剖视结构展示的泵体内部传动组件设计

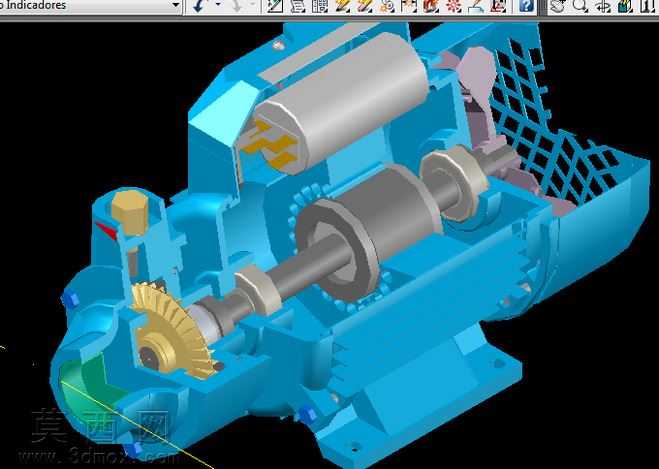

该三维模型采用剖视视角完成泵体的全结构建模，完整呈现了泵类设备从动力输入端到流体输出端的全部内部构造，建模过程中对每一处装配间隙、零件配合关系都做了精准还原，能够清晰展示设备的运行逻辑与装配层级。模型主体壳体采用亮蓝色哑光工程材质渲染，还原了泵壳铸造成型后的表面质感，对壳体上的安装底座、加强筋、连接孔位都做了细节刻画，保证外部安装结构的完整性与实用性。内部传动部分区分了不同零件的材质属性：传动轴采用银灰色金属材质，还原了钢材加工后的光滑表面质感，轴上的定位轴肩、轴承配合位都做了精确的尺寸还原；啮合传动的锥齿轮采用黄铜色金属材质，清晰呈现出齿轮的齿形轮廓与啮合位置，直观展示动力转向传递的路径；配套的轴承、端盖零件分别采用对应的金属质感表现，区分出不同功能零件的视觉差异。动力端的电机组件做了半包裹式的建模呈现，外壳采用银灰色金属材质，内部的绕组部分用暖黄色材质做区分，能够清晰看到动力输入的起始位置；流体端的腔体结构做了通透的剖视处理，能够看到流体进入叶轮腔的路径，以及叶轮与腔体的配合间隙。建模过程中遵循机械设计的装配逻辑，所有零件的装配约束都符合实际生产中的装配要求，没有出现干涉错位的问题，剖视切面的选择经过反复调整，刚好能够同时展示传动系统、动力系统、流体腔体三个核心部分的结构，不会被多余的零件遮挡关键结构。材质搭配上通过色彩区分不同功能模块，让观看者能够快速区分壳体、传动件、动力件、密封件等不同功能的零件，清晰理解泵的工作原理：动力从电机端输入，通过传动轴传递，经锥齿轮完成转向后带动叶轮旋转，实现流体的增压输送。模型对密封结构、紧固件位置也做了相应的细节还原，保证结构展示的完整性，既可以作为机械原理教学的演示素材，也能够为同类型泵体的结构优化、改型设计提供直观的结构参考，帮助设计人员快速理解这类泵的内部布局与传动逻辑。
