水下提氧机械鳃涡轮泵结构设计

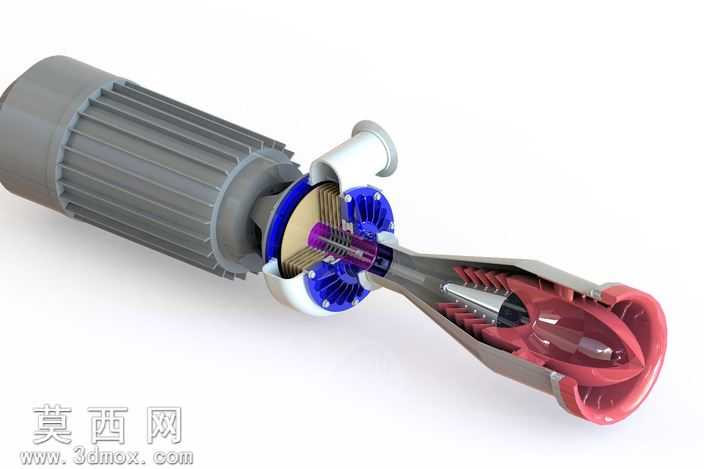

本作品为水下氧气提取概念装置机械鳃的三维结构设计，依托三维建模软件完成全参数化零件建模与整机装配，通过真实材质渲染还原装置各部件的外观质感与结构细节。建模过程中首先完成驱动端伺服电机的壳体建模，采用带散热筋的圆柱壳体结构，通过拉伸、阵列特征还原电机外壳的散热沟槽结构，赋予深灰色哑光工程塑料材质，还原工业电机外壳的磨砂质感。传动连接段采用密封式连接结构，建模时通过旋转特征完成密封端盖的曲面造型，搭配白色亮面工程塑料材质，同时设计蓝色辐条式导流叶轮结构，通过圆周阵列完成均匀排布的叶片建模，赋予半透明蓝色工程塑料材质，直观展示内部流道结构。核心涡轮泵段采用光滑盘式高速旋转转子设计，建模时通过曲面放样完成涡轮叶片的复杂曲面造型，精准还原特斯拉涡轮泵的无叶片光滑盘结构特征，转子轴采用金属镀铬材质，搭配紫色密封衬套结构，清晰展示动力传递路径。出水扩压段采用仿生鳃瓣式流道结构，通过曲面扫掠、布尔运算完成内部渐扩流道的建模，外部壳体采用红色半透明树脂材质，可直观观察内部锥形整流芯与导流槽结构，还原低压水提氧的流道设计逻辑。设计思路围绕气蚀低压提氧原理展开，通过电机驱动光滑涡轮盘高速旋转，在泵腔内部形成低压环境，使水中溶解氧在低压下析出，再通过导流结构完成气液分离实现氧气提取，建模过程中对各密封面、转动配合面均做了公差适配的结构设计，所有零件间的装配关系完全符合机械传动与流体输送的工程逻辑，渲染阶段通过环境光遮蔽、折射反射参数调整，让不同材质部件的质感区分清晰，既完整展示装置的内部工作结构，也通过外观配色区分不同功能模块，直观呈现机械鳃从动力输入、流体增压到氧气析出的完整工作流程结构。
