立式垂直斯特林发动机结构展示模型

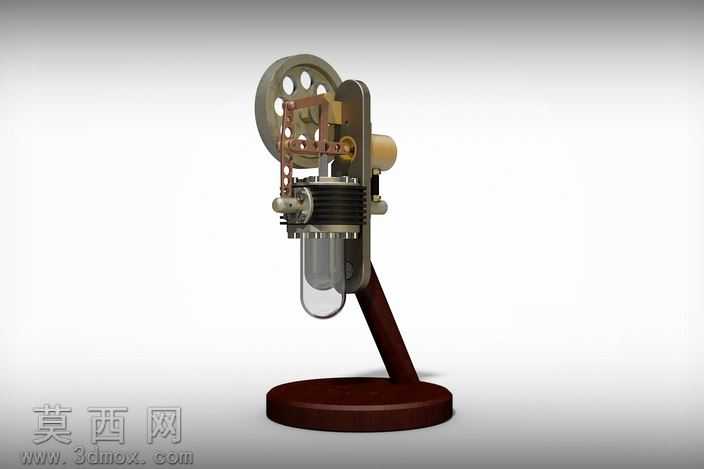

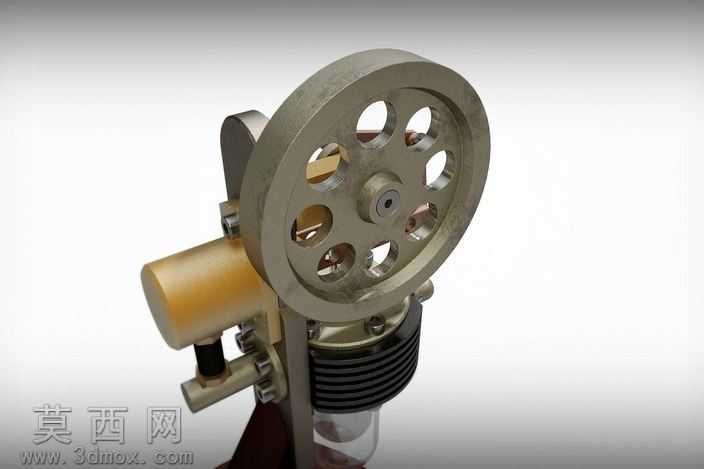

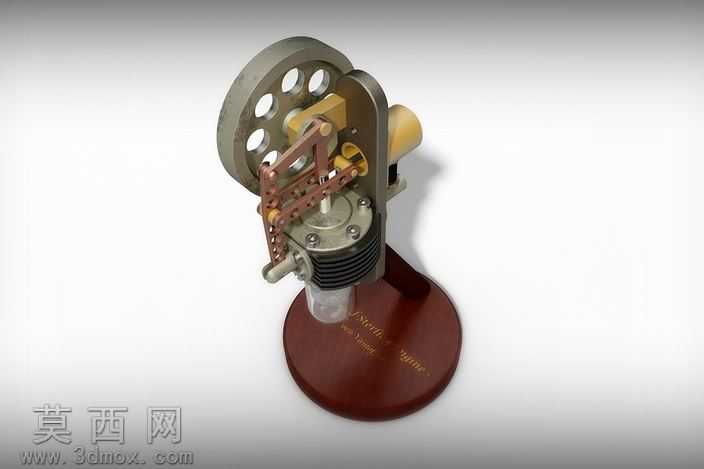

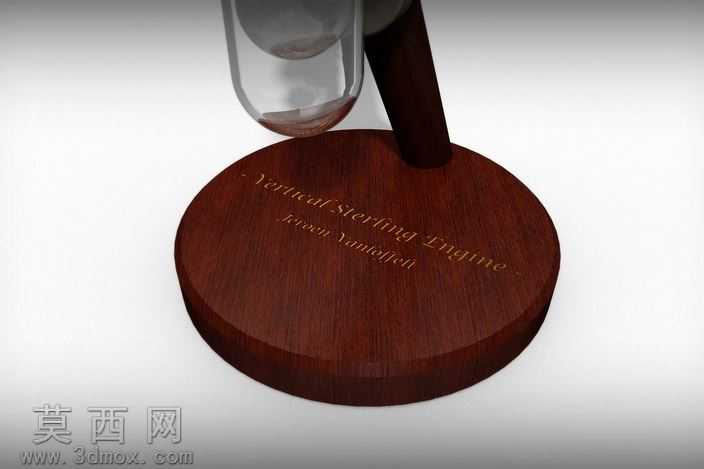

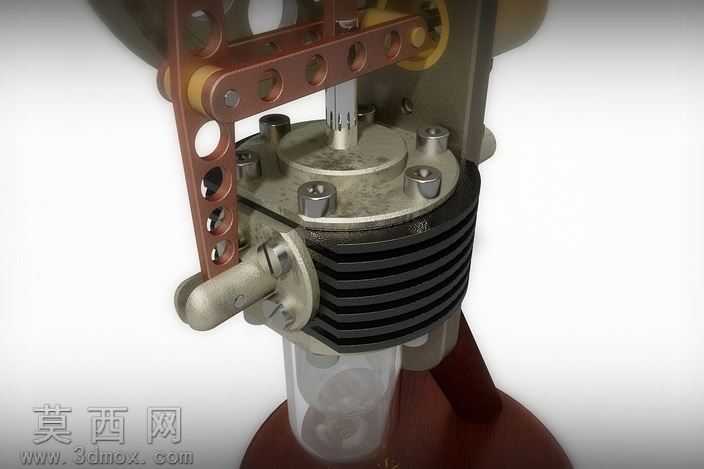

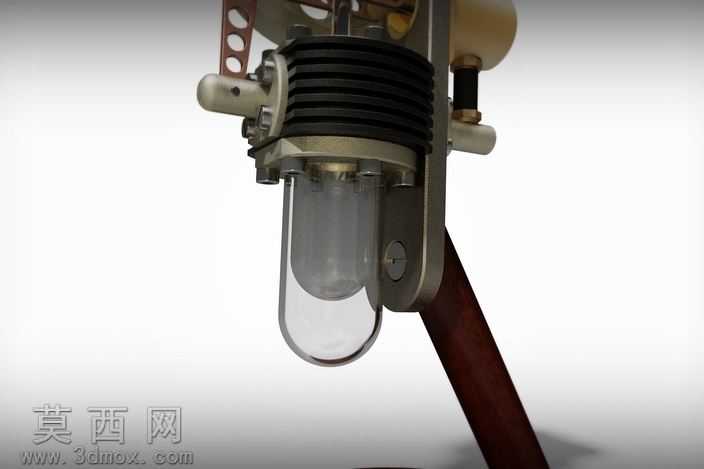

本作品为立式垂直布局的斯特林发动机三维建模作品，整体采用桌面展示级的结构设计，在三维建模过程中严格遵循斯特林发动机的实际工作原理进行零件排布与结构还原，完整复现了这类外燃式热力发动机的核心传动与做功结构。建模阶段首先完成整体支撑底座的搭建，采用圆形厚重底座搭配倾斜支撑臂的结构，保证整机展示时的稳定性与视觉协调性，底座与支撑臂的衔接处做了圆角过渡处理，避免生硬的棱角破坏整体展示质感。核心动力部分的建模严格还原垂直斯特林发动机的结构逻辑，下部为透明可视化的气缸套结构，建模时采用半透明材质参数设置，可直观展示内部置换器与动力活塞的运动行程，气缸外壁的散热鳍片采用环形阵列建模方式，每一片鳍片的厚度、间距都参考真实小型斯特林发动机的参数设置，保证结构的合理性。上部传动机构部分，完整建模了曲柄连杆结构、飞轮组件与联动支架，飞轮采用带镂空减重孔的圆盘结构，通过圆周阵列命令均匀排布镂空孔位，既还原了真实飞轮的减重设计，也提升了模型的细节精致度；连杆与转轴的衔接处都做了同轴度约束，保证模型在运动仿真时可以流畅实现动力传递，还原斯特林发动机通过外部热源加热、工质膨胀收缩推动活塞往复运动，再通过曲柄结构将直线运动转化为飞轮旋转运动的完整工作逻辑。材质渲染阶段针对不同零件做了差异化的材质设置，支撑底座与支架采用深色哑光木质材质，调整材质的粗糙度与反射参数，还原实木摆件的温润质感；金属传动零件、飞轮、气缸外壁采用不同质感的金属材质，传动连接件做了黄铜色金属质感设置，散热鳍片与飞轮采用哑光钢质材质，通过细微的材质色差区分不同功能的零件，提升模型的层次感；气缸套采用高透的玻璃材质，添加轻微的折射与反射效果，既可以清晰展示内部结构，也具备真实玻璃的质感表现。整体建模过程中对所有零件的装配间隙做了合理控制，既保证装配结构的严谨性，也避免出现零件干涉的问题，最终呈现的模型既可以作为斯特林发动机原理教学的展示载体，也可作为桌面机械摆件的设计参考，完整展现了小型立式斯特林发动机的结构美感与机械原理。
