线缆固定导向关节肘连接构件

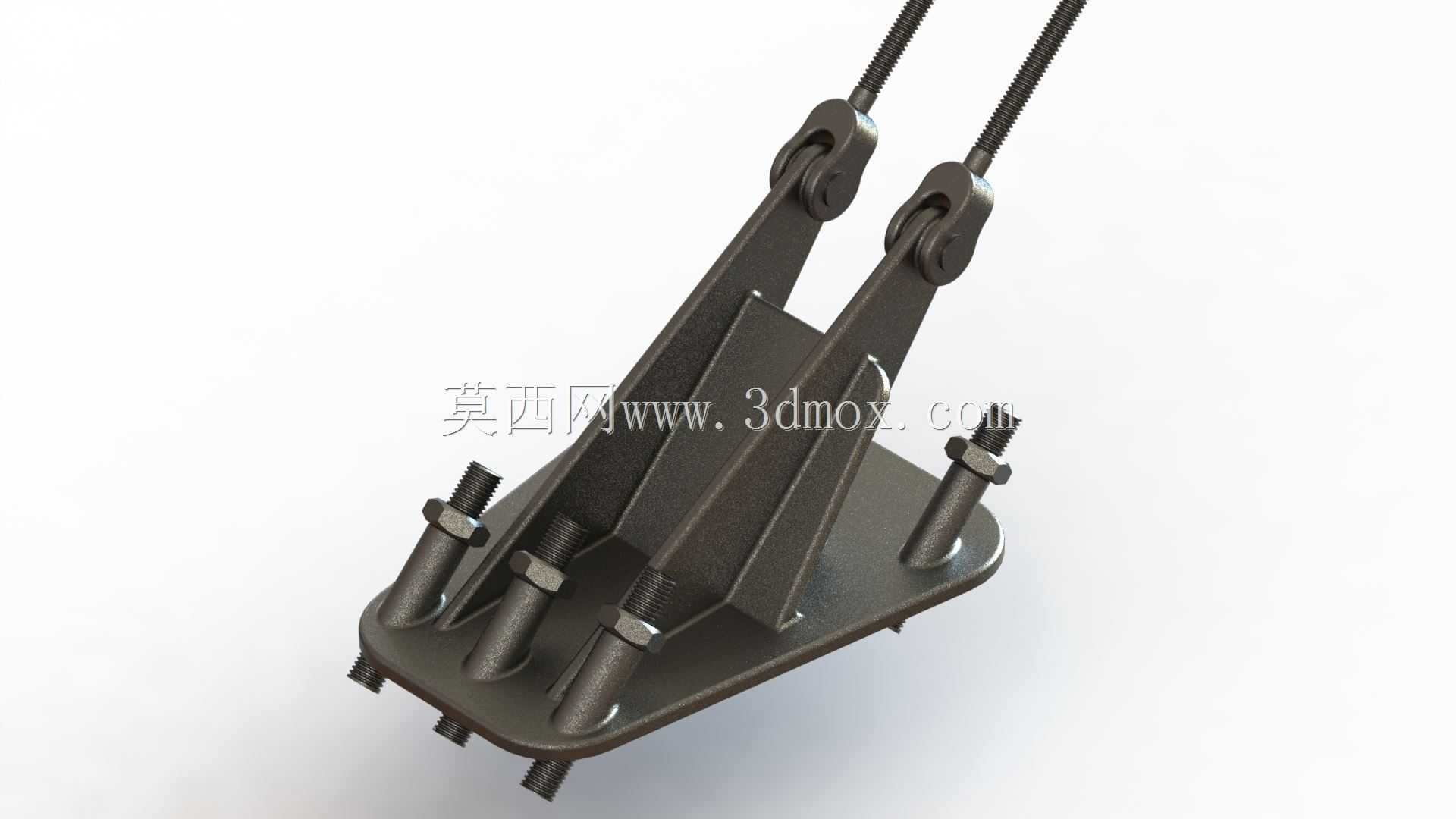

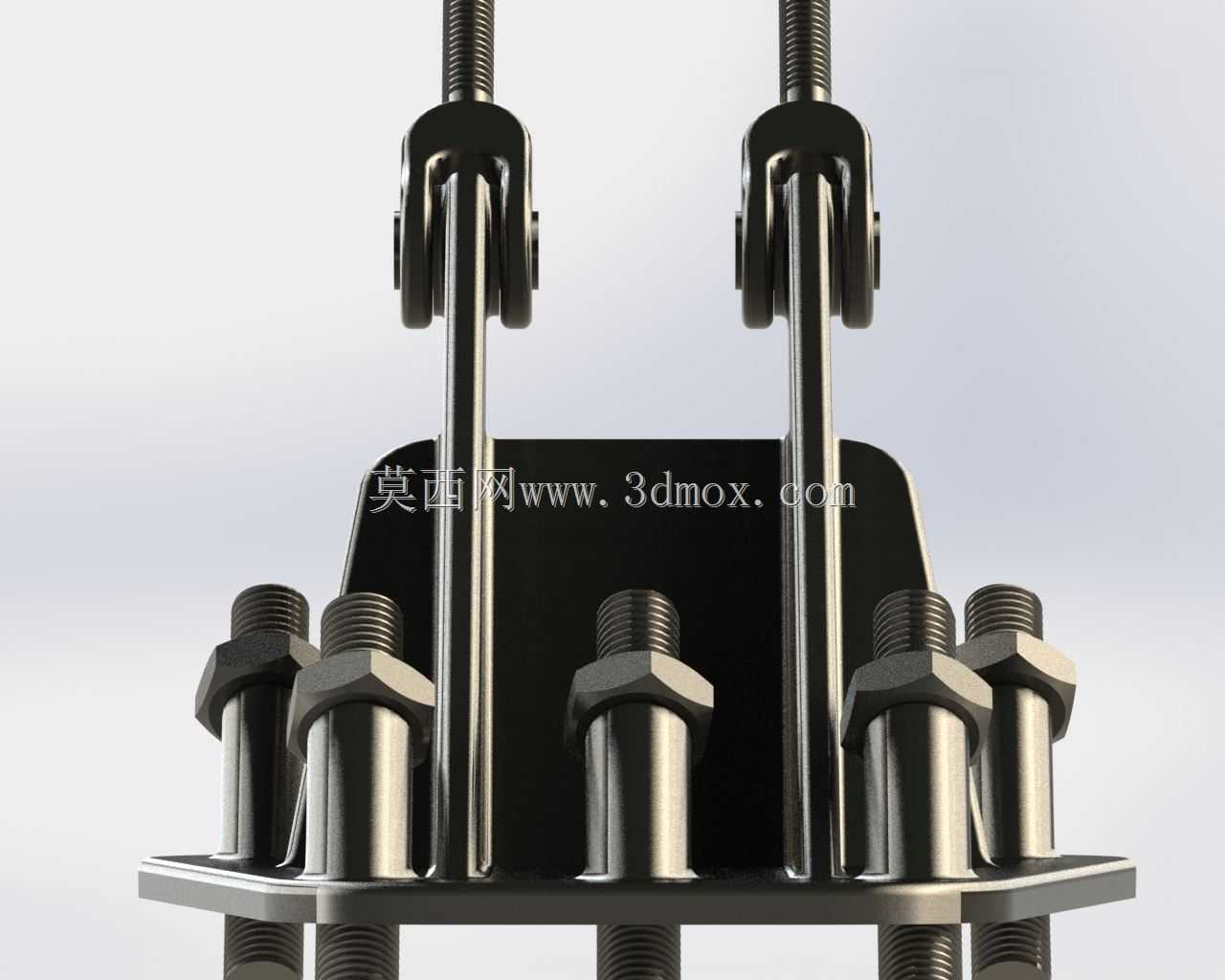

该关节肘构件主要应用于户外架空线缆敷设、工业设备布线系统、重型装备线缆走线防护场景中，作为线缆端部的固定与角度调节连接件使用，能够在项目实施过程中根据现场布线需求灵活调整线缆出线角度，允许线缆在允许的活动范围内产生小幅位移，避免线缆根部长期受弯折应力出现护套破损、线芯断裂的问题，尤其适配沿海高盐雾、户外露天的复杂敷设环境，可在长期受风摆、震动影响的工况下保持稳定的夹持固定效果。从功能特性来看，该构件采用分体式铰接设计，上部设置两组对称的铰接吊耳结构，每处铰接点配套锁紧螺栓与销轴，可实现单平面内0-60度的角度调节，调节到位后通过锁紧螺母锁死铰接间隙，避免长期使用出现角度松脱；下部为一体化铣削成型的安装底座，底座上均匀布置六处带加强筋的螺栓安装柱，每处安装柱配套高强度外六角螺栓与防松垫片，可直接固定在混凝土基座、金属安装面或设备预制安装位上，安装柱与底座连接处设置三角形加强筋，大幅提升连接部位的抗剪切、抗弯折性能，避免受线缆拉力作用出现根部断裂。设计过程中优先考虑了受力合理性，整体采用对称式结构布局，铰接点的受力中心线与底座安装面的形心保持重合，避免长期受偏载力矩导致固定螺栓松动；上部的线缆夹持部位采用圆弧过渡结构，避免尖锐棱边划伤线缆外护套，铰接销轴采用带注油孔的结构设计，可定期加注润滑脂降低铰接转动的磨损量，延长构件的整体使用寿命。外形尺寸方面，底座整体为矩形平板结构，长度方向适配常规150-200mm间距的预制安装孔位，宽度方向预留足够的螺栓操作空间，安装时无需额外扩孔即可适配多数现场预制基座；上部铰接臂的高度控制在合理范围内，既保证足够的角度调节行程，又避免过高导致构件整体重心上移，降低风阻与震动带来的稳定性影响，安装完成后整体突出安装面的高度不会对周边其他构件的安装造成干涉，可直接应用在多线缆并排敷设的走线架端部、设备进线口位置、架空线缆转角固定点等场景，有效提升线缆固定的可靠性，降低后期运维的线缆故障概率。
