可快速调节的板材吸附式真空夹具

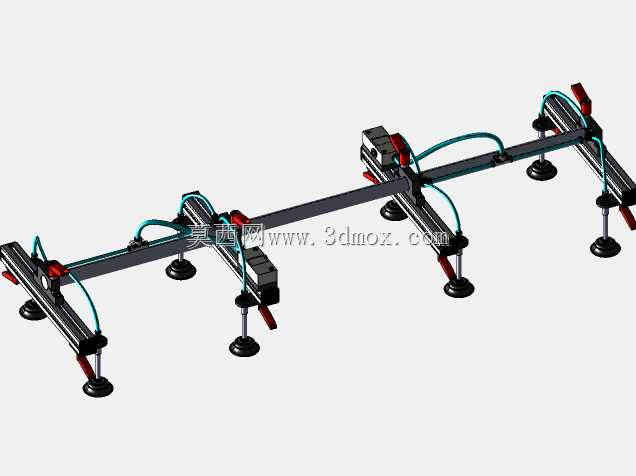

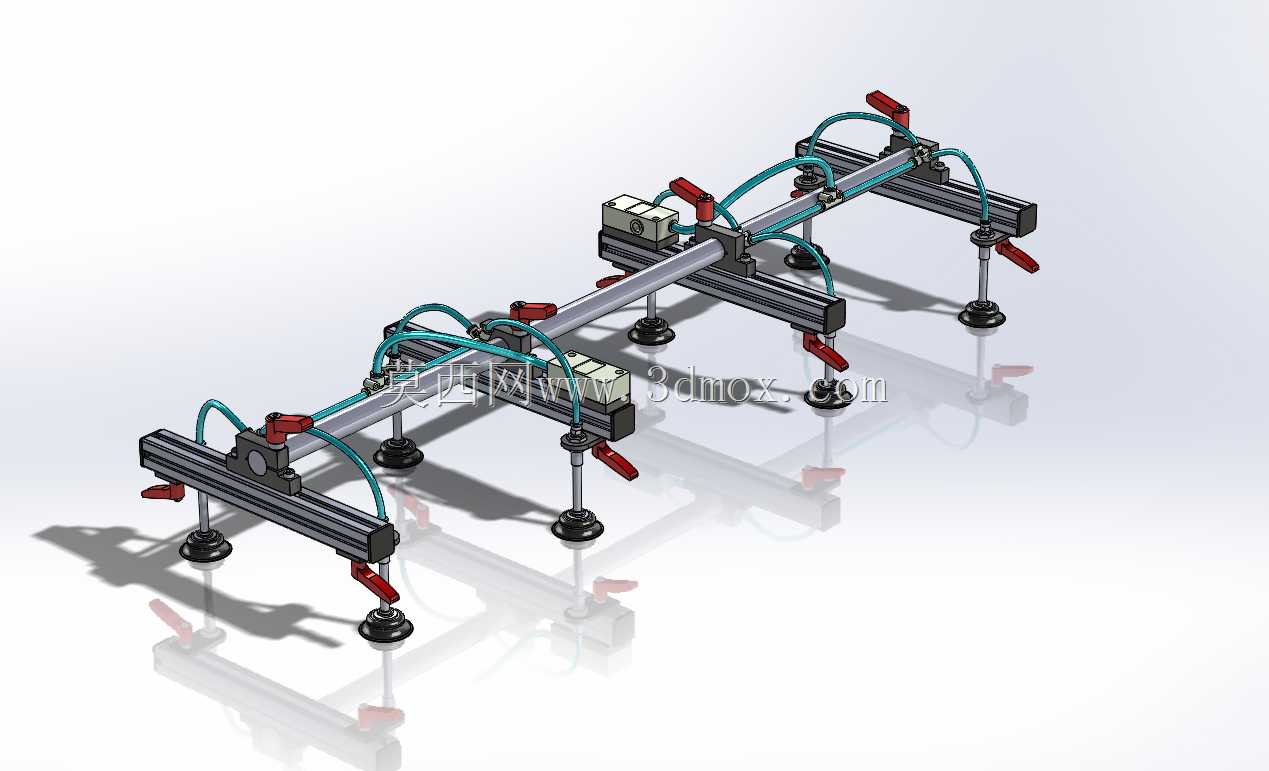

在板材切割、打磨、上下料转运、表面喷涂等板材加工及物流转运场景中，传统夹具多采用机械压合方式固定板材，容易在板材表面留下压痕，甚至对亚克力、薄铝板、复合饰面板这类易损板材造成不可逆的表面损伤，且针对不同幅面的板材需要反复拆装调整压点位置，换型效率极低，无法适配多规格小批量的柔性生产需求。这款真空吸附夹具正是针对这类痛点设计，可广泛对接工业机械手、龙门移栽设备、加工工作台等多种执行端，完成不同规格平板类工件的无损伤夹持与转运作业。整套夹具以标准工业铝型材作为主体承载框架，型材自带的T型滑槽为所有功能组件提供了无级调节的安装基础，无需额外打孔加工，即可根据待夹持板材的幅面、重量、重心分布灵活调整各个真空吸盘的横向与纵向位置，小到几十厘米见方的小型饰面板，大到数米长的整幅大板，都能通过调整吸盘排布获得均匀稳定的吸附力，避免因吸附点分布不均导致的板材翘边、脱落问题。每个真空吸盘组件都配有独立的高度调节手轮与锁紧手柄，可根据板材表面的局部平整度微调单个吸盘的伸出高度，即使是表面存在轻微弧度、或者带有浅型加强筋的非完全平整板材，也能保证每个吸盘都与板材表面紧密贴合，形成可靠的密封腔室，不会出现局部漏气导致吸附力不足的情况。气路管线沿铝型材框架的侧边走线槽规整排布，既避免了管线外露被剐蹭破损的风险，也让整体结构更加简洁紧凑，不会在作业过程中与周边设备、工件发生干涉。整套夹具的安装接口采用标准化设计，可直接适配主流工业机械手的末端法兰，也可通过转接板安装在龙门架、移栽机的移动滑台上，安装边界清晰，无需对原有设备做大规模改造即可快速投入使用。在实际生产应用中，这款夹具不仅能彻底消除传统压合夹具带来的工件表面损伤问题，还能将不同规格板材换型时的夹具调整时间压缩到原来的五分之一以内，大幅提升柔性生产线的换型效率，同时真空吸附的夹持方式受力均匀，不会对薄型板材产生局部挤压应力，能有效减少板材夹持过程中的变形报废率，尤其适合家具板材加工、广告板材切割、钣金件转运、玻璃面板搬运等对工件表面质量要求较高的作业场景。
