精益生产柔性输送作业线结构设计

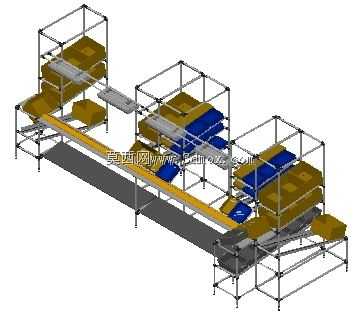

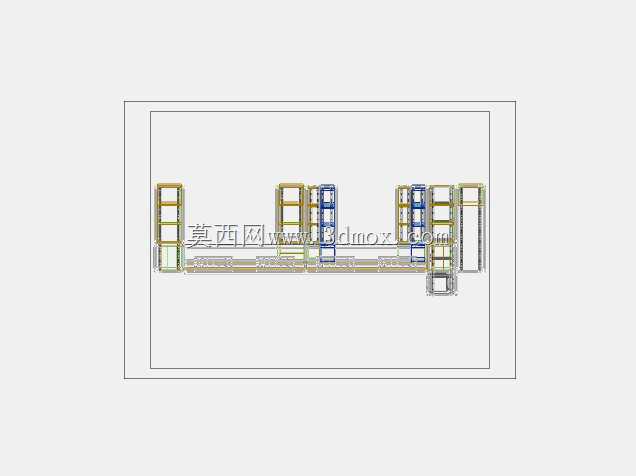

这套精益生产柔性输送作业线，主要面向离散制造领域的中小批量多品种装配场景，常见于电子元器件组装、小型机电产品部装、轻工产品包装等生产环节，可替代传统固定皮带线适配频繁换产的柔性生产需求，能根据订单波动、工艺调整快速重构工位布局，减少产线迭代的硬件投入成本。设备核心用途是实现待加工工件在各装配工位间的有序流转，同时为每个作业工位提供物料暂存、作业操作的支撑平台，打通从原料上料、多工序装配到成品下线的全流程物料输送链路，消除工序间的物料搬运等待浪费，匹配精益生产中的单件流作业要求。从功能特性来看，该产线采用模块化线棒框架搭建主体支撑结构，主输送段采用带式输送结构实现工件的水平自动流转，沿线设置多组独立双层作业工位，上层预留作业操作空间，下层可放置工装夹具、待装配物料盒，工位间设置挡停机构可控制工件停留位置，适配不同工序的作业时长差异，两端设置上下料接驳位，可对接上游上料机构与下游成品周转设备，框架底部配置可调脚杯，可适配车间地面的不平整工况，保证输送面水平度。设计思路上全程遵循精益生产的消除浪费原则，摒弃了传统焊接式固定产线的刚性设计，所有框架节点采用标准连接件锁紧，无需焊接作业即可完成组装，后期调整工位数量、改变输送路径时仅需拆装连接件即可完成改造，大幅缩短产线调整周期；输送段的动力单元采用分段独立控制，可根据工位启停状态单独控制对应段输送运行，降低非作业时段的能耗；工位布局按照工序作业顺序依次排布，尽可能缩短操作人员的作业动作半径，减少无效转身、移步动作，提升单工位作业效率。外形尺寸方面，整线采用长条形排布，主体宽度控制在1.2米以内，适配车间标准通道的预留要求，单工位长度按照1.5米的人体工程学作业范围设置，整线总长度可根据实际工序数量灵活拓展，输送面高度设置为0.75米，匹配站立作业的舒适操作高度，上层物料架高度不超过1.5米，保证操作人员取放物料时无需过度抬臂，安装时仅需平整硬化地面即可布设，无需预埋地脚螺栓，对车间地面无破坏性施工要求，可快速完成部署投用。
