精益生产双层循环组装输送线体

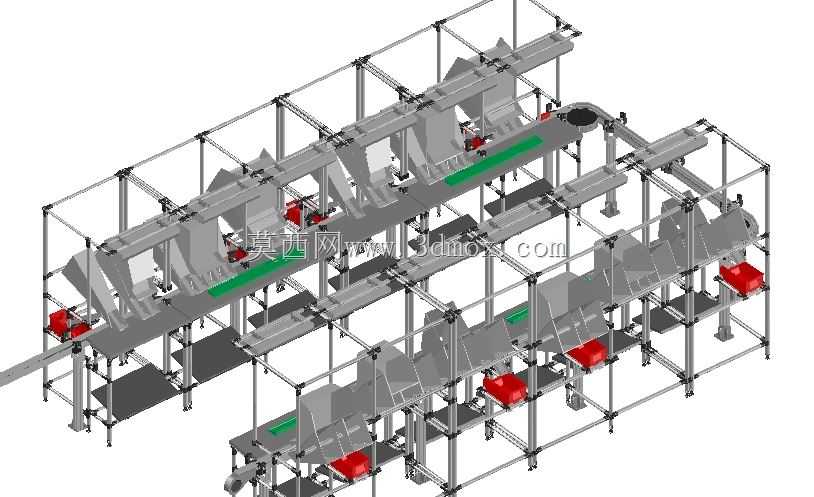

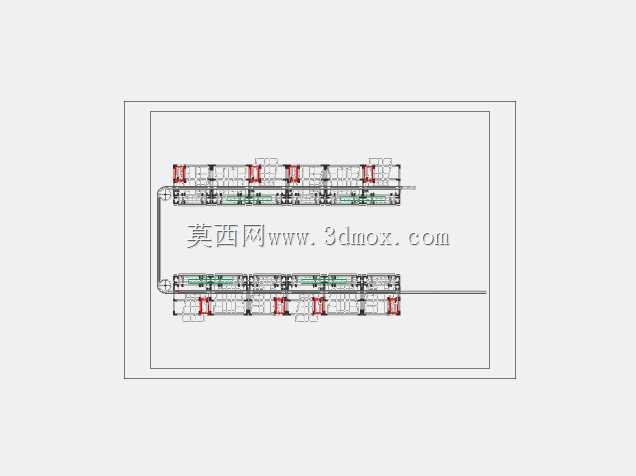

该线体主要应用于离散制造领域的产品组装工序场景，常见于消费电子、小型家电、汽车零部件等行业的单元化生产车间，可适配多工位同步作业的精益生产模式，替代传统直线型流水线的折返搬运浪费，实现工件在组装工位间的自动循环流转，减少人工转运的无效工时，适配小批量多批次的柔性生产需求。线体采用双层结构设计，上层为工件组装作业输送层，配置绿色防滑输送皮带，可平稳承载带工装板的待组装工件，沿输送方向依次排布多个独立作业工位，每个工位预留充足的操作空间，作业人员可在对应工位完成指定工序的组装、检测、螺丝锁付等操作，工位侧边配置红色工件暂存盒，可放置该工位所需的小型零配件与作业工具，减少作业人员取料的移动距离。下层为工装板回流层，当工件随工装板流转至线体末端完成全部组装工序后，可通过端部的转向过渡机构将空工装板输送至下层回流段，自动送回线体首端的上料工位，无需人工搬运工装板，形成完整的作业循环。线体主体框架采用工业铝型材搭配连接件搭建，整体结构轻量化且具备足够的结构强度，安装时无需复杂的焊接工序，可根据车间实际场地情况灵活调整线体长度与工位数量，适配不同的厂房布局边界。线体侧边配置的管线排布槽可统一收纳动力线缆、气路管道，避免管线外露造成的作业安全隐患，各工位可根据工序需求独立配置供电、供气接口，满足电动工具、气动工装的使用需求。线体端部的弧形转向机构采用顺滑过渡设计，可保证工装板在上下层切换时无卡顿、无倾覆，输送过程运行平稳，不会对线上的待组装工件造成磕碰损伤。整体线体的工位高度符合人体工程学设计，作业人员可保持舒适的站姿完成操作，降低长时间作业的疲劳感，线体底部配置可调脚杯，可适应不同平整度的车间地面，安装调试时可快速调整线体的水平度，保证输送机构的运行顺畅。
