适用于狭小空间的往复式自动扶梯结构

这款往复式自动扶梯主要面向交通流量偏低、安装空间受限的场景设计，可覆盖普通商用自动扶梯无法适配的狭小区域，比如小型商铺夹层、老旧建筑改造加建的楼层通道、私人住宅复式空间、小型办公区错层连接等场景，解决传统扶梯占地大、成本高，普通步行楼梯使用费力的痛点，即使是仅存在一步高差的微小错层区域，也能通过该结构实现平稳的人员输送，兼顾通行便利性与空间利用率。

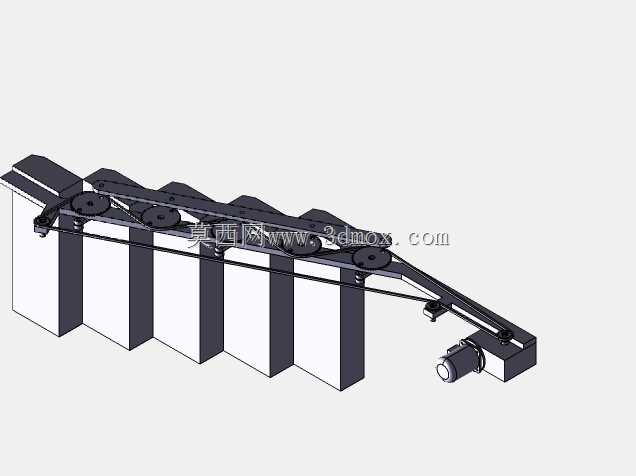

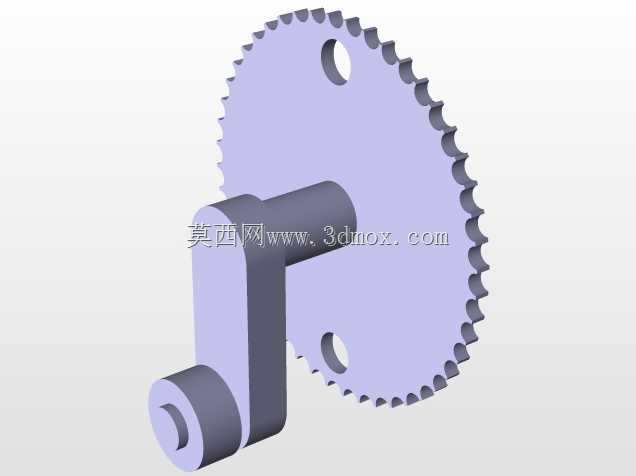

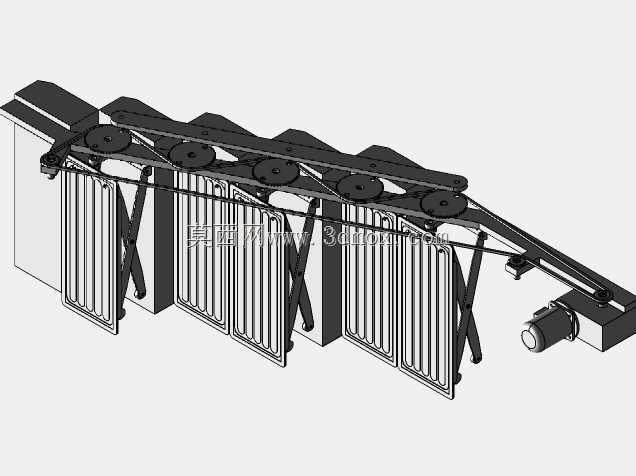

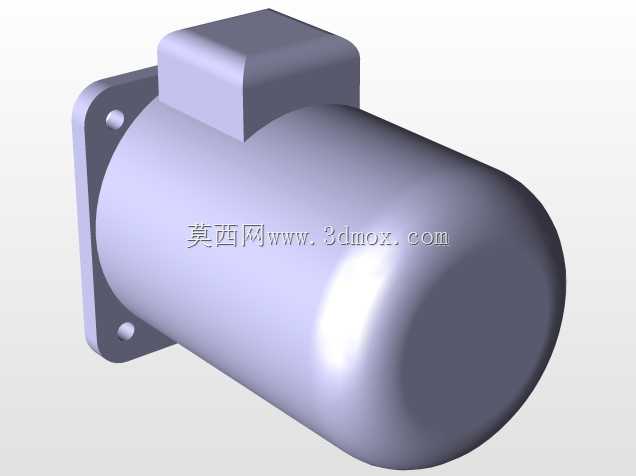

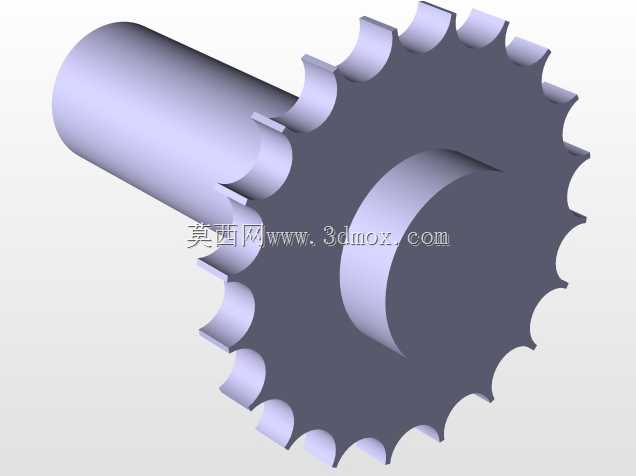

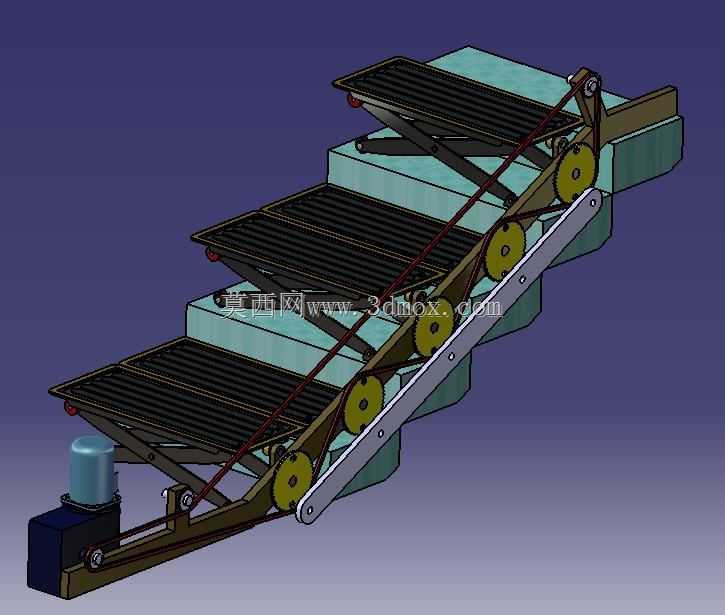

从功能特性来看，该结构采用剪叉式梯级支撑配合链条链轮传动系统，底部设置集成式动力驱动单元，通过多组同轴链轮带动牵引链条循环运动，驱动各节梯级沿预设的倾斜导轨做往复循环运动，梯级在上升段保持水平承载状态，到达端部回转区域后随剪叉结构折叠收合，沿下层导轨返回起始端，相比传统环布梯级的自动扶梯，省去了下部回转段的大尺寸水平延伸空间，整体安装长度可缩短近百分之四十，大幅降低对安装场地的长度要求。梯级表面采用防滑踏步结构，侧边设置连续的牵引结构与防护侧边，运行过程中梯级间隙保持均匀一致，避免夹碰风险，运行速度适配小流量场景的通行节奏，人员上下时无需刻意匹配高速梯级的步频，使用体验更平缓安全。

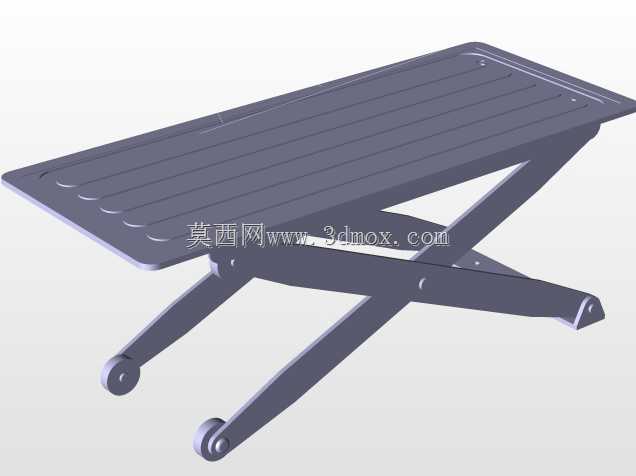

设计思路上，该结构优先压缩设备的整体安装边界，整体倾斜角度适配常规建筑楼梯的坡度范围，无需对原有建筑结构做大规模拆改，可直接依托现有楼梯的土建基面进行安装固定，底部驱动单元集成在扶梯下端的平台区域，无需额外开挖地坑，降低施工改造成本。剪叉式的梯级支撑结构在保证单块梯级承载强度的同时，实现了梯级回转时的小半径折叠，相比传统梯级的大圆弧回转路径，进一步压缩了设备两端的水平占用尺寸，传动链条沿梯身侧边的导轨布置，多组链轮分段张紧，保证长距离倾斜段的传动稳定性，避免链条松脱晃动。

安装边界方面，该结构整体宽度适配单人通行的尺寸需求，无需预留多人并行的富余宽度，梯身侧面与建筑墙体的安装间隙控制在极小范围，整体垂直提升高度可根据现场实际层高灵活调整梯节数量，适配不同高差的安装场景，驱动单元的功率匹配小流量载重需求，日常运行能耗远低于常规商用自动扶梯，后期维护仅需定期检查链条张紧度与剪叉铰接点的润滑状态，维护成本更低，非常适合低流量、小空间的楼层连通场景使用。
