重载辊筒式箱体输送机架结构设计

该辊筒式输送设备主要面向生产制造车间、仓储物流周转环节的箱体类物料输送场景，可适配包装纸箱、周转塑料箱、轻型金属料箱等多种硬质平底载具的水平段转运需求，能够嵌入自动化生产线的工序衔接节点，替代人工完成工序间的物料移载，也可单独作为仓储分拣环节的输送载体，对接人工码垛、自动扫码、自动封箱等前后端工位，大幅降低车间内短距离物料搬运的人力投入，减少人工搬运过程中出现的箱体磕碰、物料掉落损耗问题。

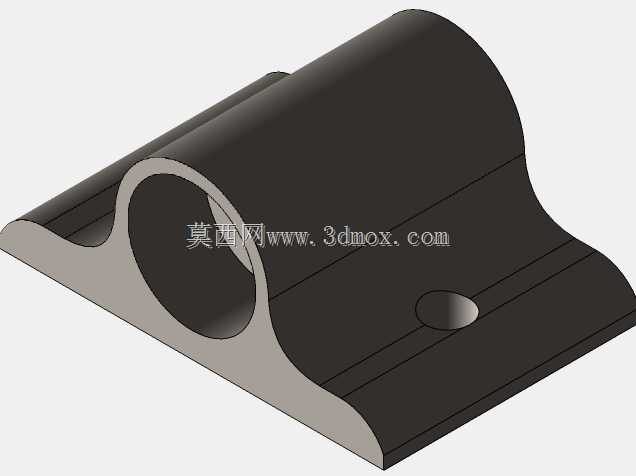

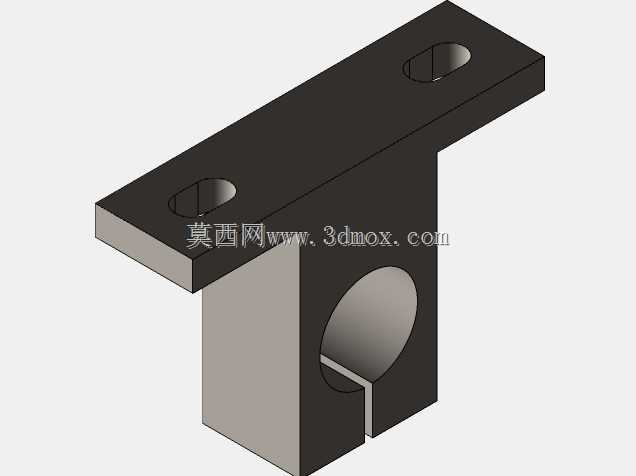

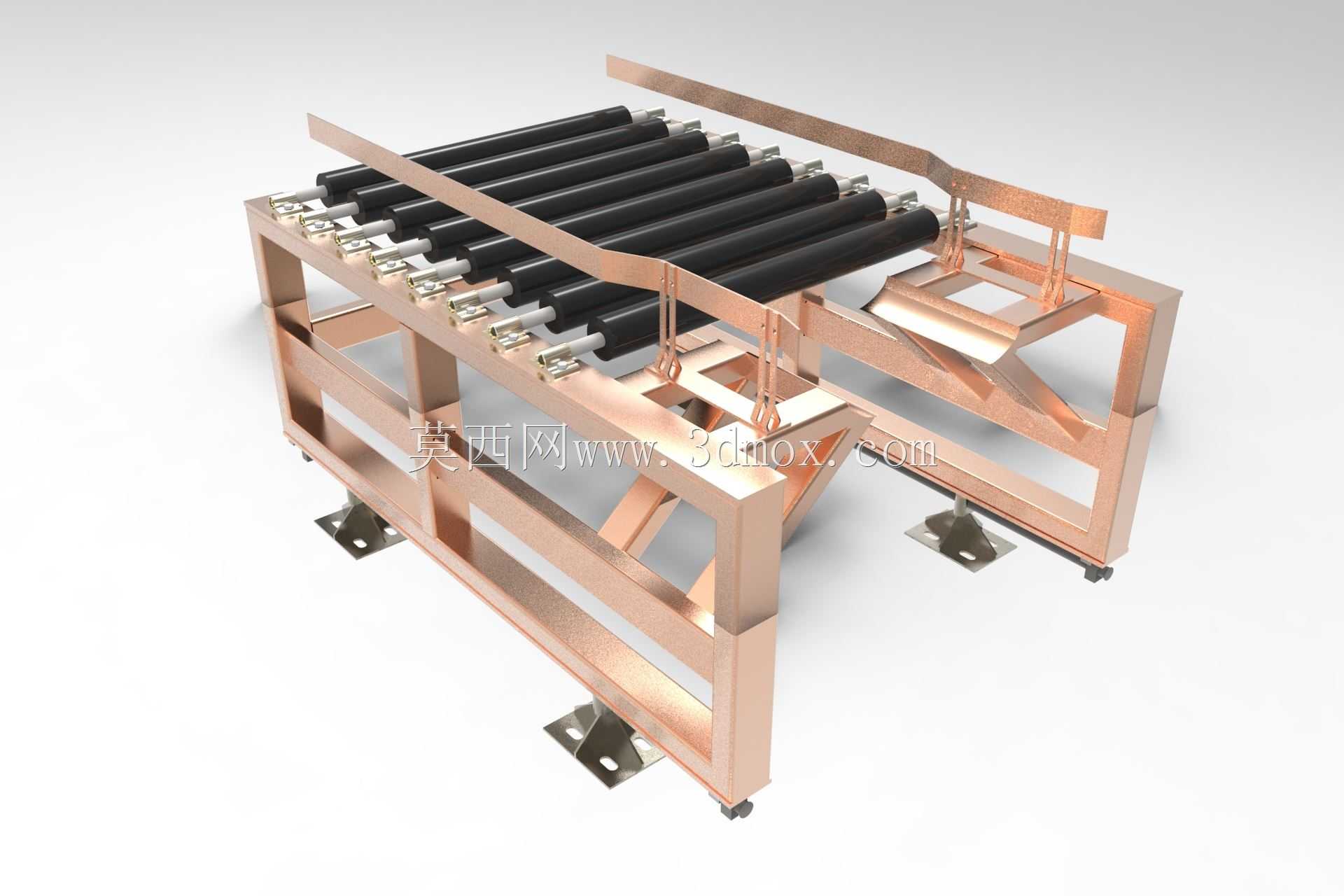

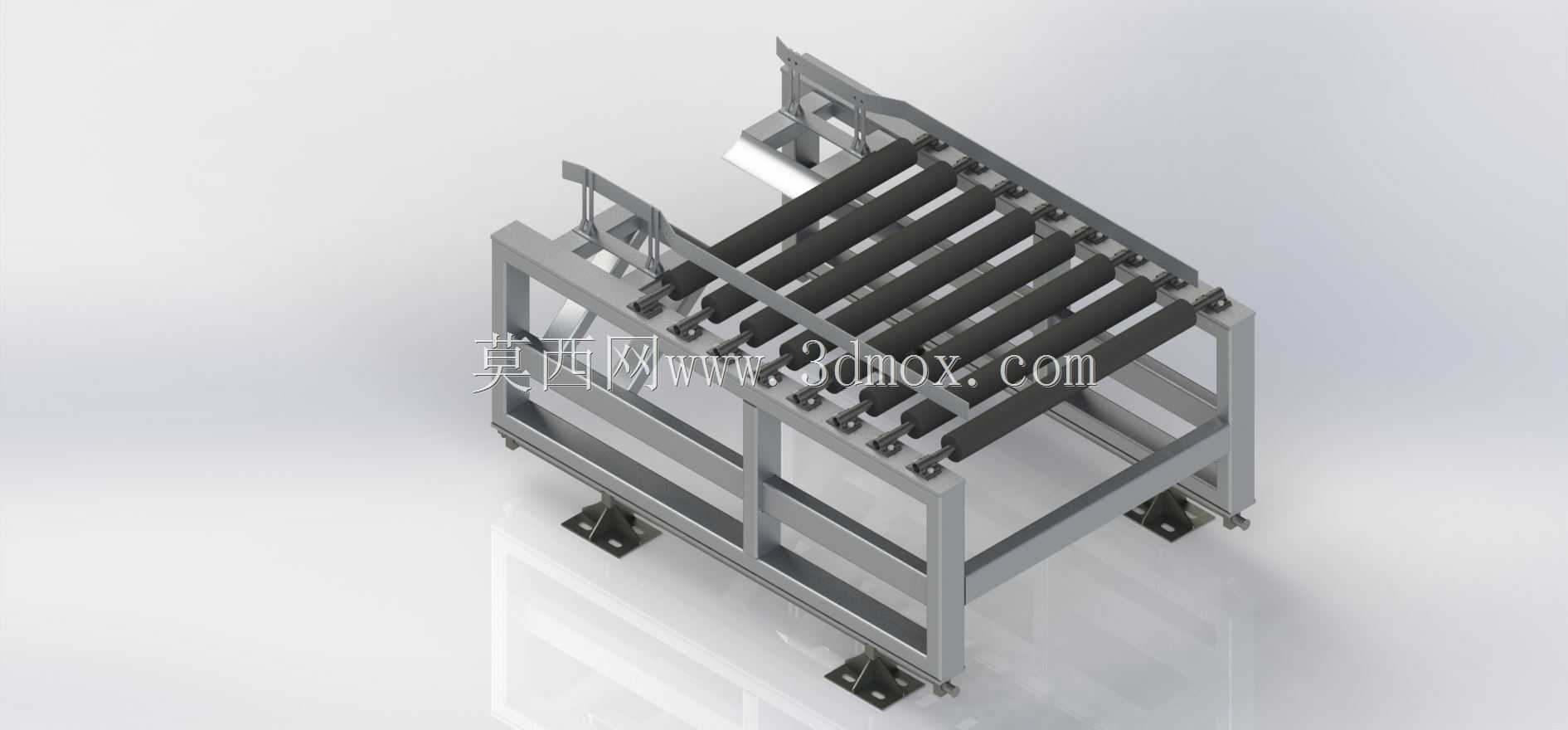

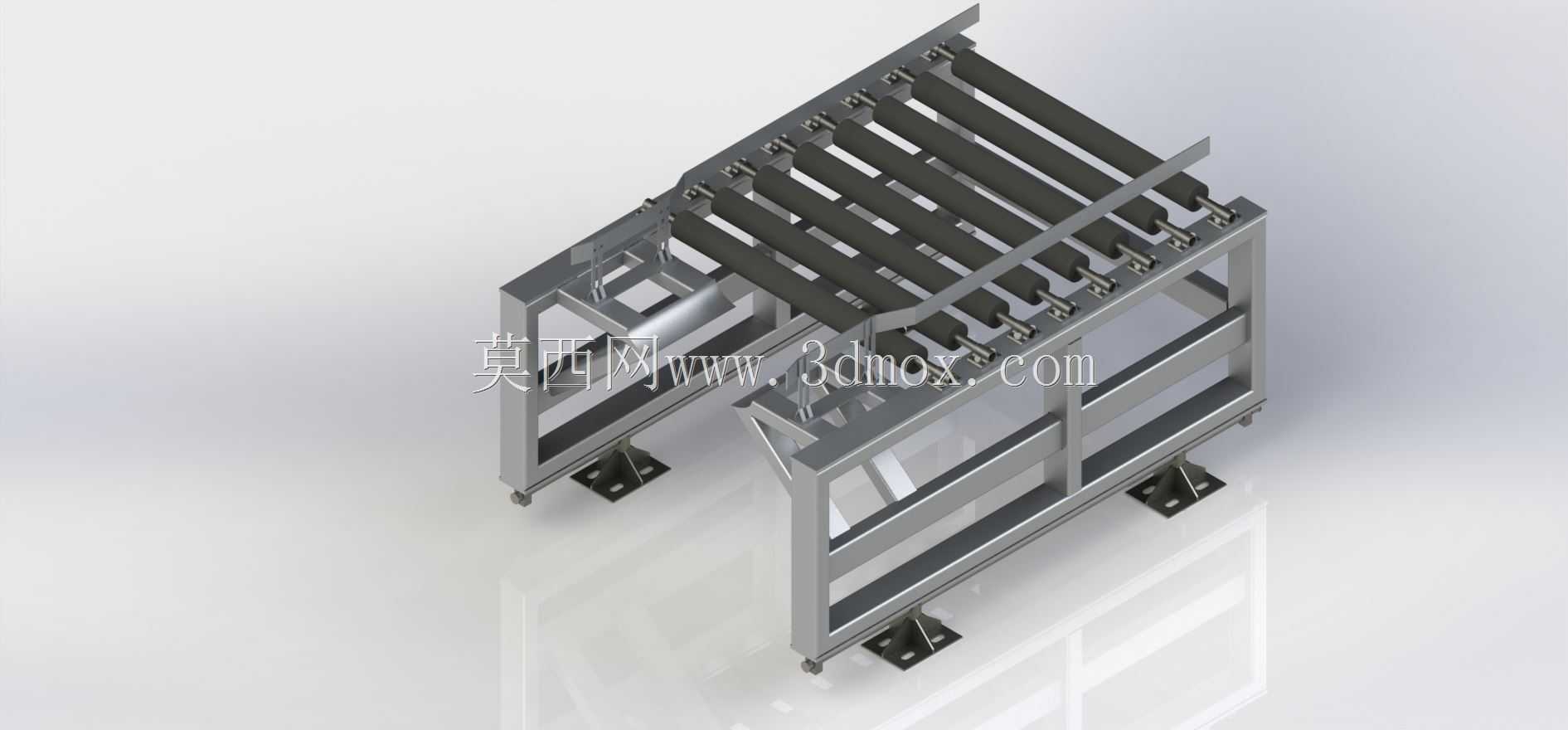

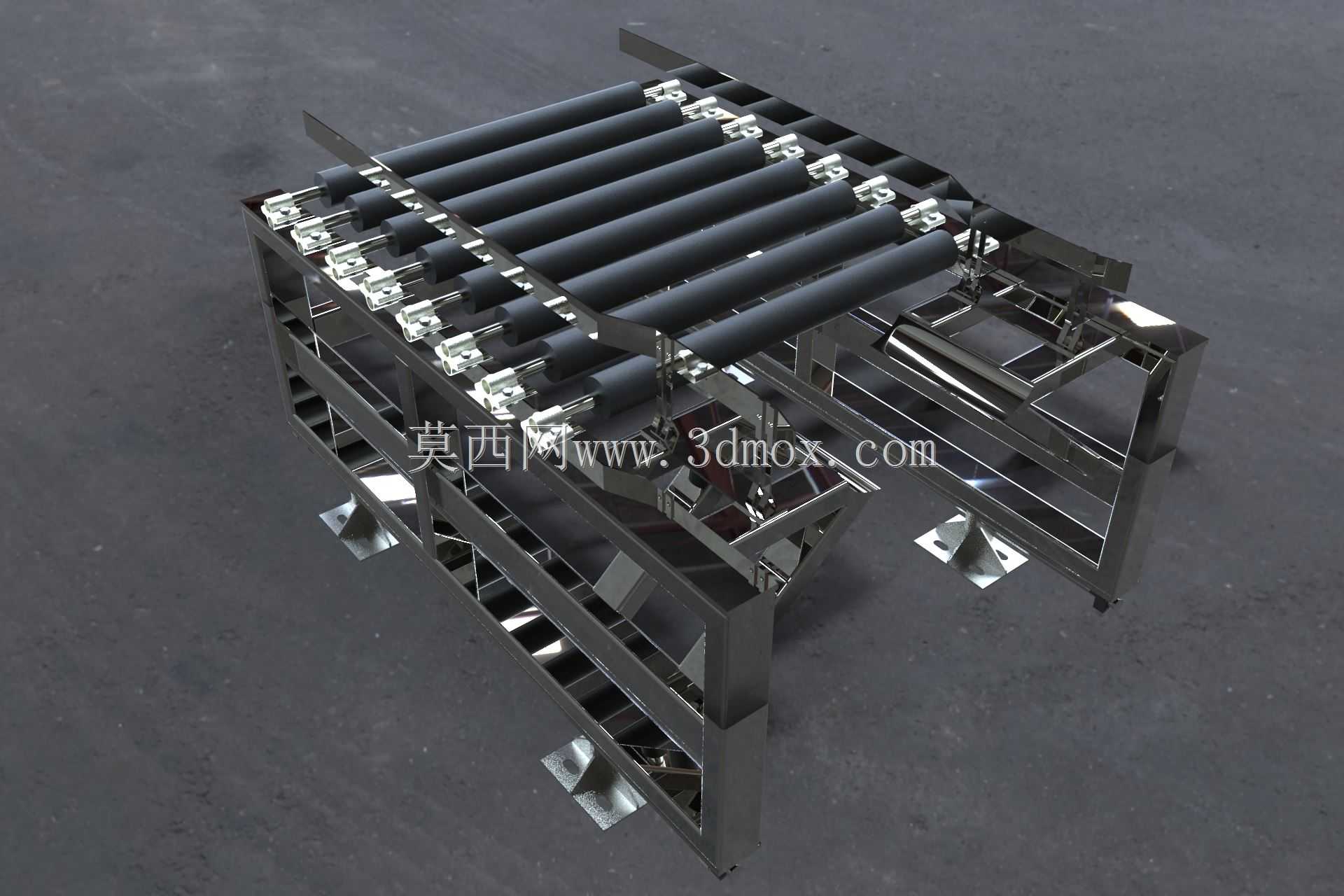

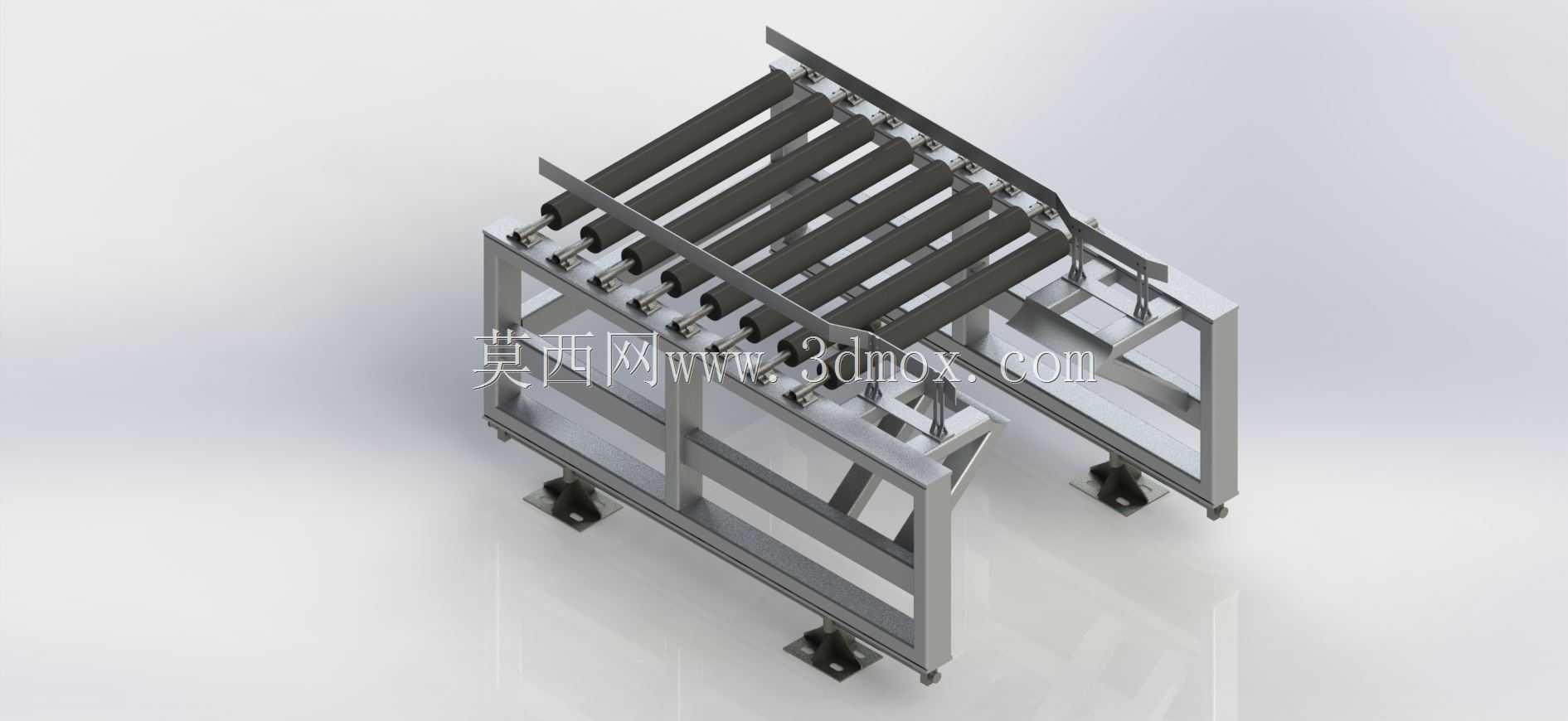

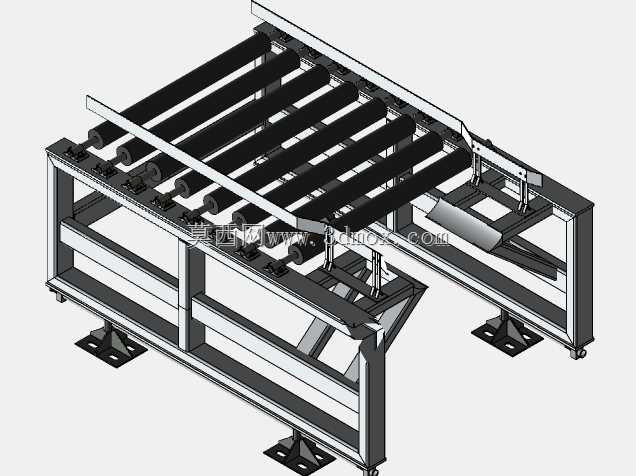

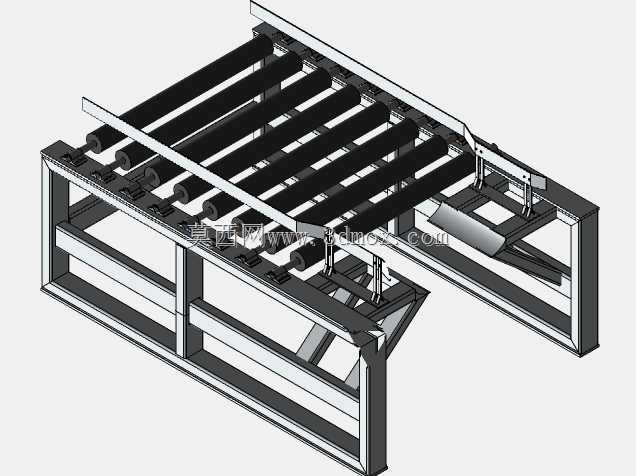

设备核心采用平行排布的钢制辊筒作为承载输送面，每根辊筒两端通过精密轴承座固定在两侧的机架纵梁上，辊筒间距经过精准核算，可保证最小规格的周转箱在输送过程中不会出现卡滞、倾斜掉落的问题，辊筒表面采用光滑镀锌处理，既降低了箱体输送过程中的摩擦阻力，也具备较好的防锈耐磨性能，适配车间内多粉尘、少量油污的复杂作业环境。机架主体采用标准型钢焊接成型，底部设置带安装孔的可调支撑脚，可根据现场地面平整度调整整机水平度，支撑脚的安装边界预留了充足的膨胀螺栓固定位置，可将整机牢固固定在车间水泥地面上，避免重载输送过程中设备出现移位、晃动问题。

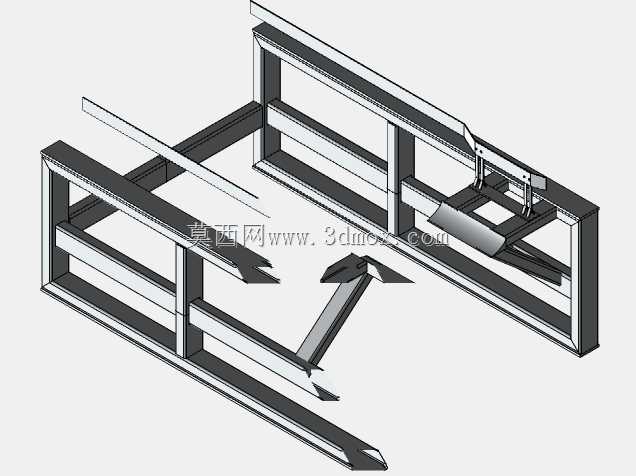

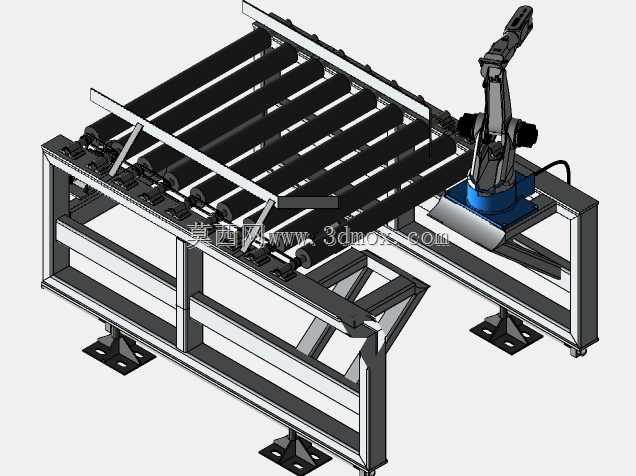

设计过程中充分考虑了设备的拓展性，机架两侧纵梁预留了标准安装槽位，可根据后续产线升级需求，加装阻挡机构、定位挡块、扫码支架、光电传感器安装位等附属配件，无需对主体机架进行二次焊接改造。整机的输送面高度适配常规车间作业台的高度范围，可直接对接生产工作台、自动包装设备的出料口，无需额外设置过渡衔接板。机架下层设置了辅助承托横梁结构，既提升了整体机架的结构刚性，避免长距离输送时机架出现中部下挠变形，也可作为线缆、气动管路的布设通道，让外接动力线路、控制管路可沿机架内部规整排布，避免管线外露造成的作业安全隐患。

该设备的结构设计兼顾了承载能力与安装便捷性，单段机架的长度与宽度尺寸适配标准集装箱的运输尺寸要求，可分段运输到现场后快速拼接组装，大幅降低现场安装的施工周期，同时辊筒采用模块化安装设计，单根辊筒出现磨损故障时可单独快速拆卸更换，无需拆解整段输送面，大幅降低设备后期的维护成本与停机维护时间。
