本田CBR600rr摩托车04款摇臂结构设计

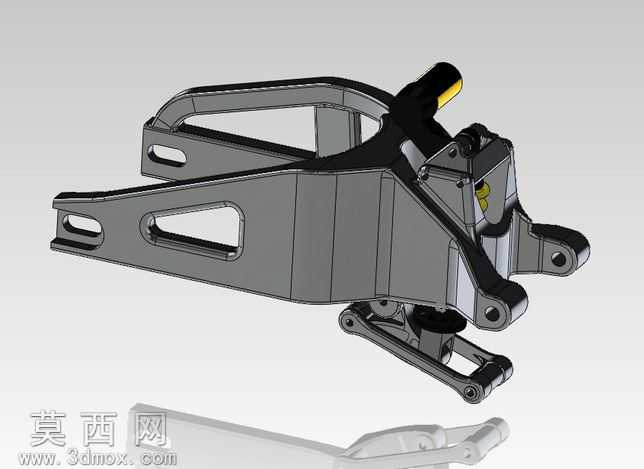

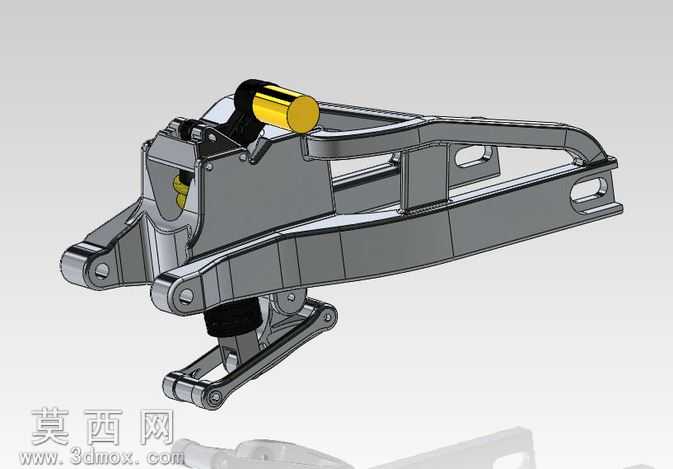

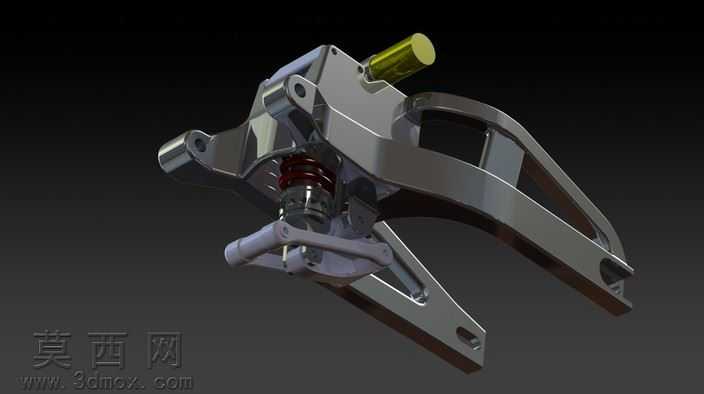

本作品为本田CBR600rr 04款摩托车后摇臂总成的三维建模设计，建模过程严格遵循该款运动摩托车原厂部件的尺寸比例与结构逻辑，完整还原了摇臂的主体框架、连接铰点、附属安装位等全部细节特征。建模阶段首先依据实车测绘的轮廓数据搭建基础线框，确定摇臂双侧主梁的弯折角度、镂空减重槽的位置与轮廓尺寸，保证主体结构既满足赛道级行驶的刚性需求，又通过合理的镂空设计实现部件轻量化，适配大排量运动摩托车的操控性能要求。主体结构建模完成后，逐一构建摇臂与车架连接的枢轴安装座、与后减震连接的下吊耳结构、与后轮轴配合的末端安装位，以及摇臂上部的附属部件安装支架，每一处连接孔位的孔径、同轴度、安装面的平面度都按照机械装配标准进行参数化设定，确保各部件之间的装配关系准确，无干涉错位问题。材质与渲染阶段，针对摇臂不同部位的材质特性进行区分设置：主体铝合金框架部分赋予哑光金属铝材质，调整表面粗糙度参数还原原厂铸造铝合金的细腻磨砂质感，对结构棱边做轻微倒角处理避免尖锐棱角失真；连接销轴、螺栓等紧固件赋予高碳钢材质，添加轻微的金属反光与表面镀层质感；摇臂上部的黑色防护部件赋予哑光工程塑料材质，调整材质的漫反射参数还原塑料件的柔和质感，局部的黄色标识部件做亮色烤漆材质处理，提升模型的视觉辨识度。渲染环节采用三点布光方案，主光源从侧上方打亮摇臂主体结构，清晰呈现主梁的镂空结构与曲面过渡，辅助光源补亮底部连接结构的暗部细节，轮廓光勾勒摇臂的整体外轮廓，背景选用浅灰色中性背景突出部件本身，最终渲染效果清晰展现摇臂的结构层次与材质差异。设计思路上，该摇臂作为摩托车后悬挂系统的核心承载部件，建模时重点平衡了结构强度与轻量化的关系：双侧主梁采用变截面设计，靠近车架枢轴的位置截面更宽以承载更大的扭转力矩，靠近后轮轴的位置适当收窄配合减重设计，多处三角形镂空结构在不降低整体刚性的前提下有效削减部件自重，多组连接铰点的位置经过反复校准，保证后减震的运动行程与后轮的跳动轨迹符合原厂的悬挂几何设定，能够为摩托车行驶提供稳定的支撑与精准的操控反馈，整个模型结构完整，细节还原度高，可用于摩托车结构教学、改装设计参考、配件开发验证等多个场景。
