ASCE60磅标准铁路钢轨截面三维模型

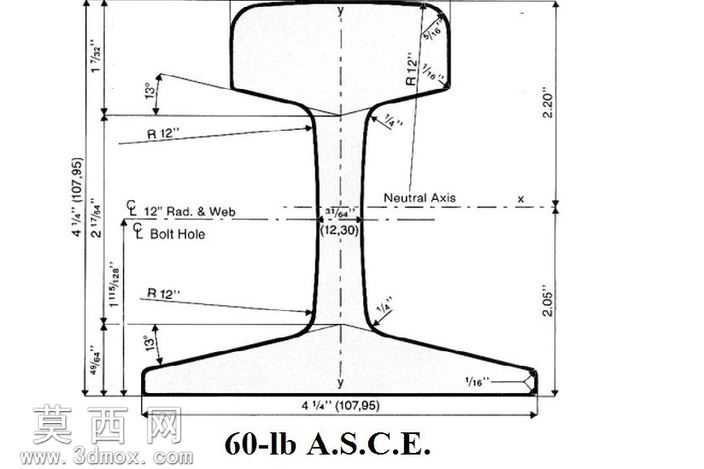

本模型为ASCE60磅标准钢轨的参数化三维建模成果，建模过程严格遵循英制工程图纸的尺寸标注规范，以钢轨截面中性轴交点为坐标原点建立基准坐标系，逐一还原轨头、轨腰、轨底各段的圆弧轮廓与直线段尺寸，精准匹配图纸标注的R12英寸圆弧、13度倾斜角、各段高度与宽度公差要求，确保截面轮廓的形位精度完全符合60磅ASCE钢轨的行业标准。建模阶段采用草图驱动的特征生成方式，先绘制完全约束的截面草图，对每一处圆角、倒角、斜度参数进行尺寸锁定，避免草图过约束或欠约束导致的轮廓变形，再通过拉伸特征生成定长的钢轨实体，同时预留螺栓孔的安装位置特征，还原图纸标注的螺栓孔定位尺寸与轨腰连接区域的结构细节。材质配置上模拟热轧钢轨的金属质感，为模型赋予哑光深灰色钢材材质，调整材质的粗糙度与反光参数，还原轧制钢材表面的细微纹理，同时对截面轮廓的关键尺寸线做辅助标识处理，方便查看各结构段的尺寸对应关系。结构设计层面完整复刻钢轨的受力优化形态：轨头采用大圆弧过渡轮廓适配轮轨接触需求，减少接触应力集中；轨腰采用等强度过渡的曲线连接轨头与轨底，在保证结构刚度的同时控制钢轨整体重量；轨底做加宽平底设计，搭配端部小圆弧倒角，提升钢轨铺设时的支撑稳定性与安装贴合度。建模过程中对所有圆弧连接位置做相切约束处理，避免轮廓出现硬拐点，保证截面曲线的顺滑度，同时核对每一处尺寸的公英制转换精度，确保模型尺寸与标准参数完全一致，可直接用于铁路轨道布局仿真、起重设备轨道受力分析、轨道配件适配设计等场景，也可作为标准钢轨截面的教学演示模型使用。
