航空航天用三叶螺旋桨三维结构设计

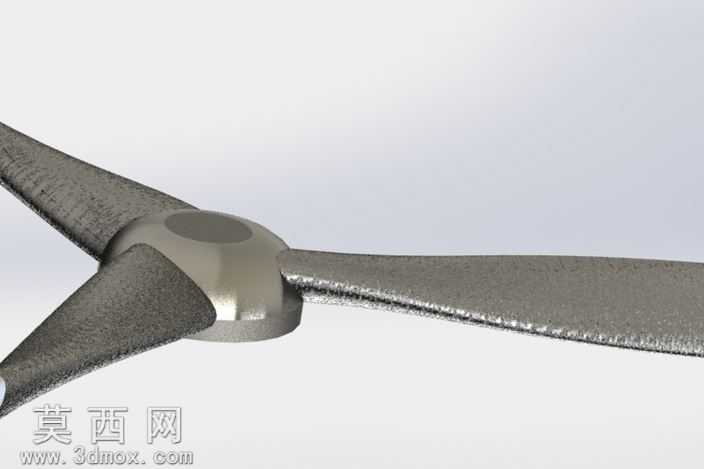

本螺旋桨三维模型采用SolidWorks软件完成全参数化建模，整体为三叶对称布局结构，建模过程中首先绘制桨毂的旋转基体特征，以中心旋转轴为基准确定三个桨叶的周向均匀分布角度，保证每片桨叶的安装夹角为120度，确保运转时的动平衡性能。桨叶部分采用曲面放样建模方式，先绘制不同展向位置的翼型截面草图，通过引导线控制桨叶的扭转角度与弦长变化，从桨根到桨尖逐步调整翼型厚度与安装角，还原真实螺旋桨的气动外形设计，桨叶与桨毂的连接位置做了平滑过渡处理，避免应力集中的结构缺陷。材质设置上区分了桨毂与桨叶的不同质感，桨毂部分赋予金属磨砂材质，调整反射参数模拟铸铝件的哑光金属质感，表面添加细微的颗粒纹理还原铸造工艺的表面特征；桨叶部分同样采用金属材质，适当提高表面粗糙度参数，模拟使用过程中形成的细微磨损质感，渲染阶段采用三点布光方案，主光源从侧上方打亮桨叶的曲面轮廓，辅光源补全暗部细节，背光源勾勒螺旋桨的整体边缘，通过环境贴图增强金属表面的反射真实感，最终渲染效果清晰展现螺旋桨的结构细节与材质特征。结构设计上，桨毂中心预留了与动力输出轴配合的安装孔位，孔位边缘做了倒角处理，桨叶的厚度从桨根到桨尖逐渐递减，既保证桨根位置的结构强度满足动力传递需求，又能降低桨尖位置的转动惯量，提升整体运转的稳定性。建模过程中对所有特征进行了参数化关联，可通过修改翼型参数、扭转角度、桨叶长度等参数快速调整螺旋桨的尺寸规格，适配不同的动力需求场景，整体模型无破面、无重叠特征，几何结构完整，可直接用于后续的结构仿真、3D打印验证或者装配演示使用。
