工业厂房屋顶饰条穿装结构组件

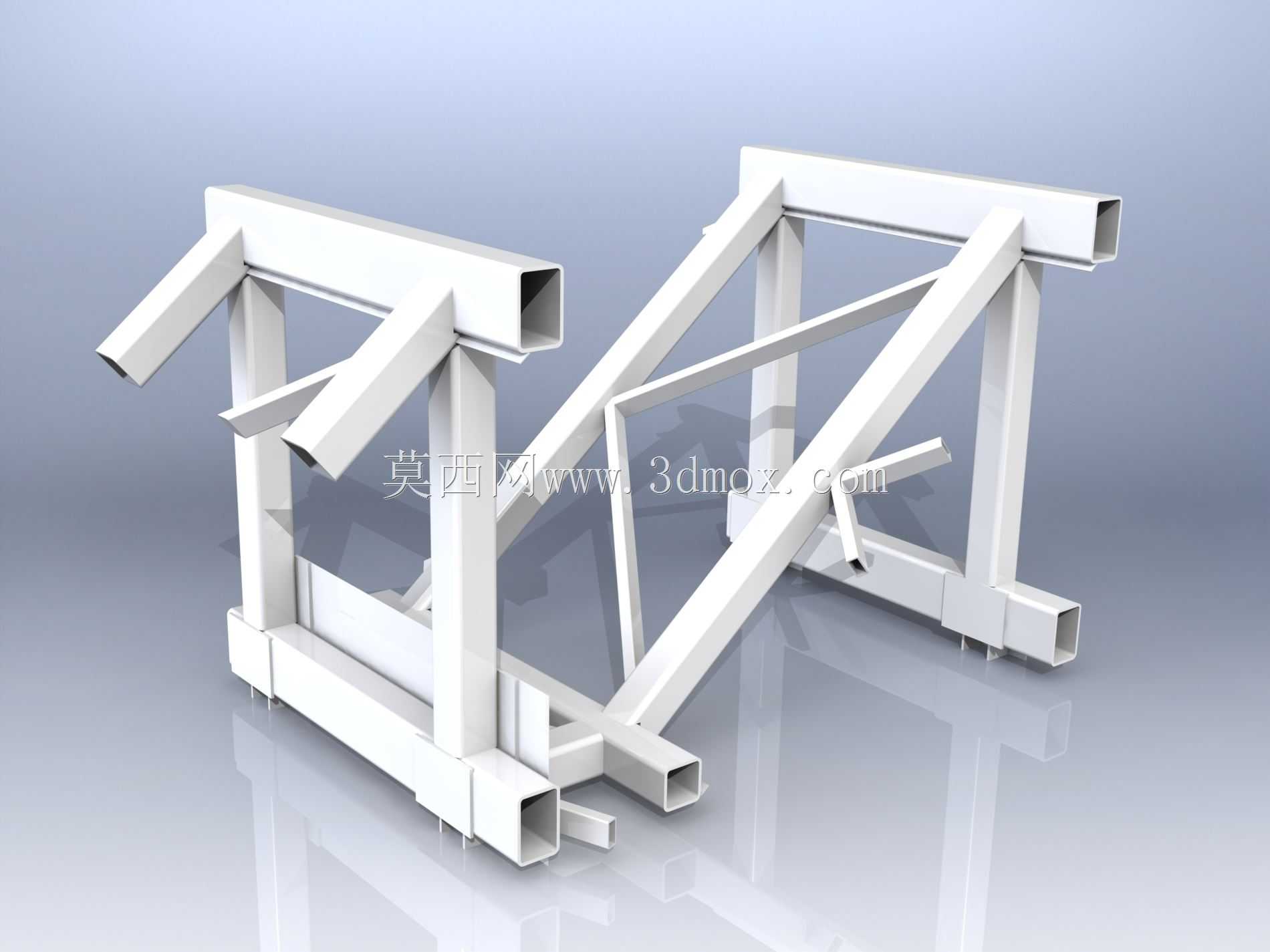

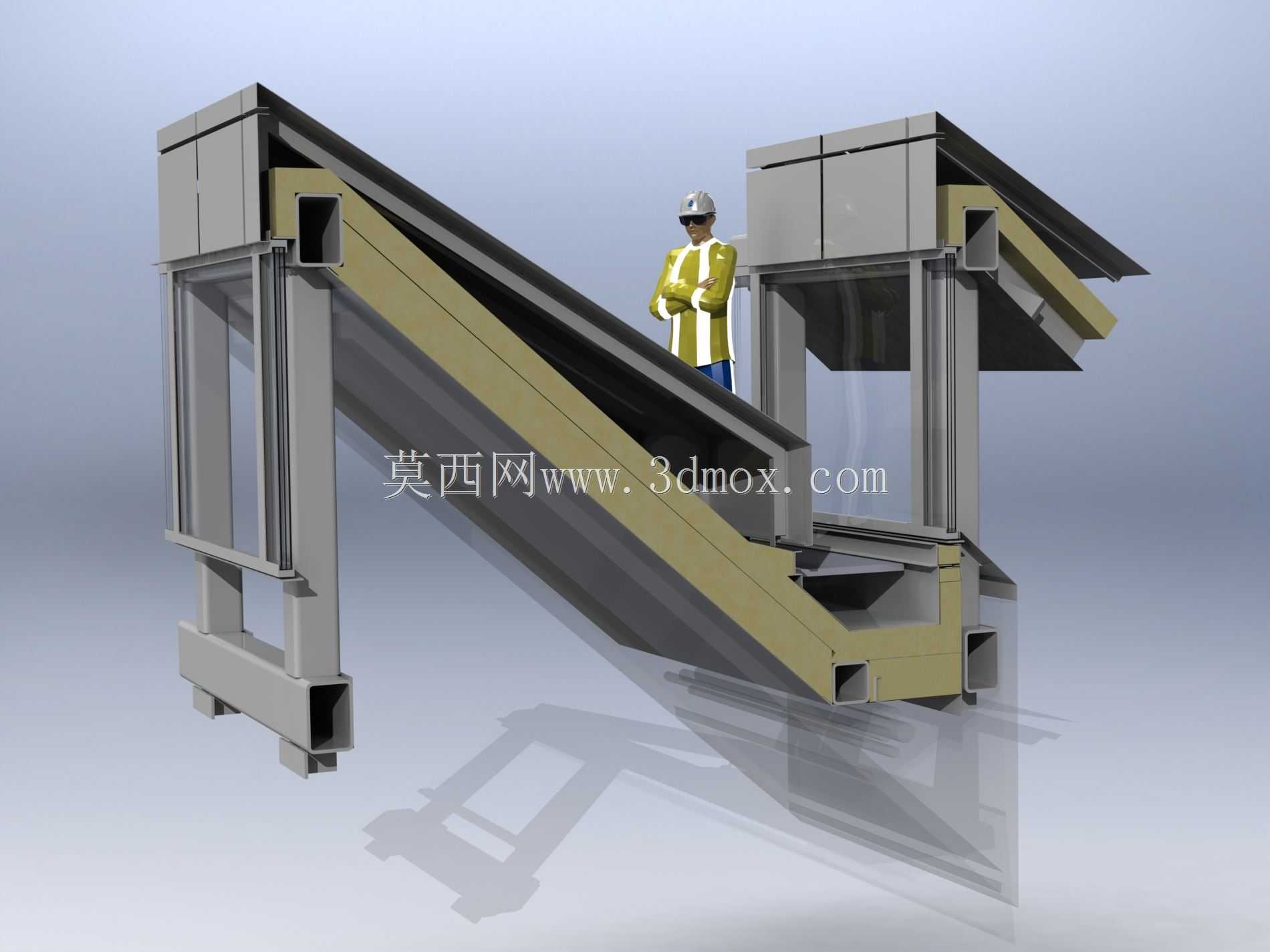

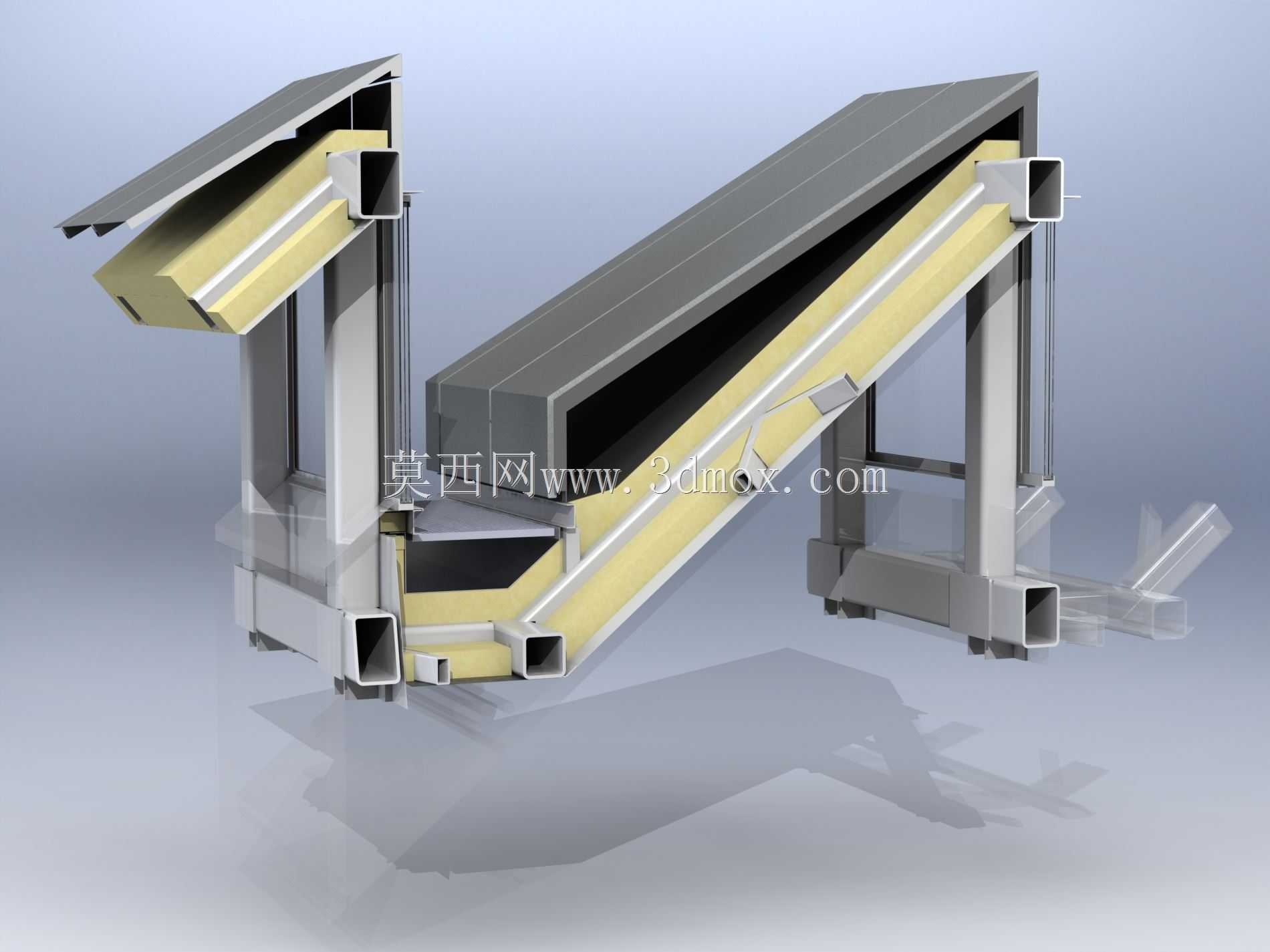

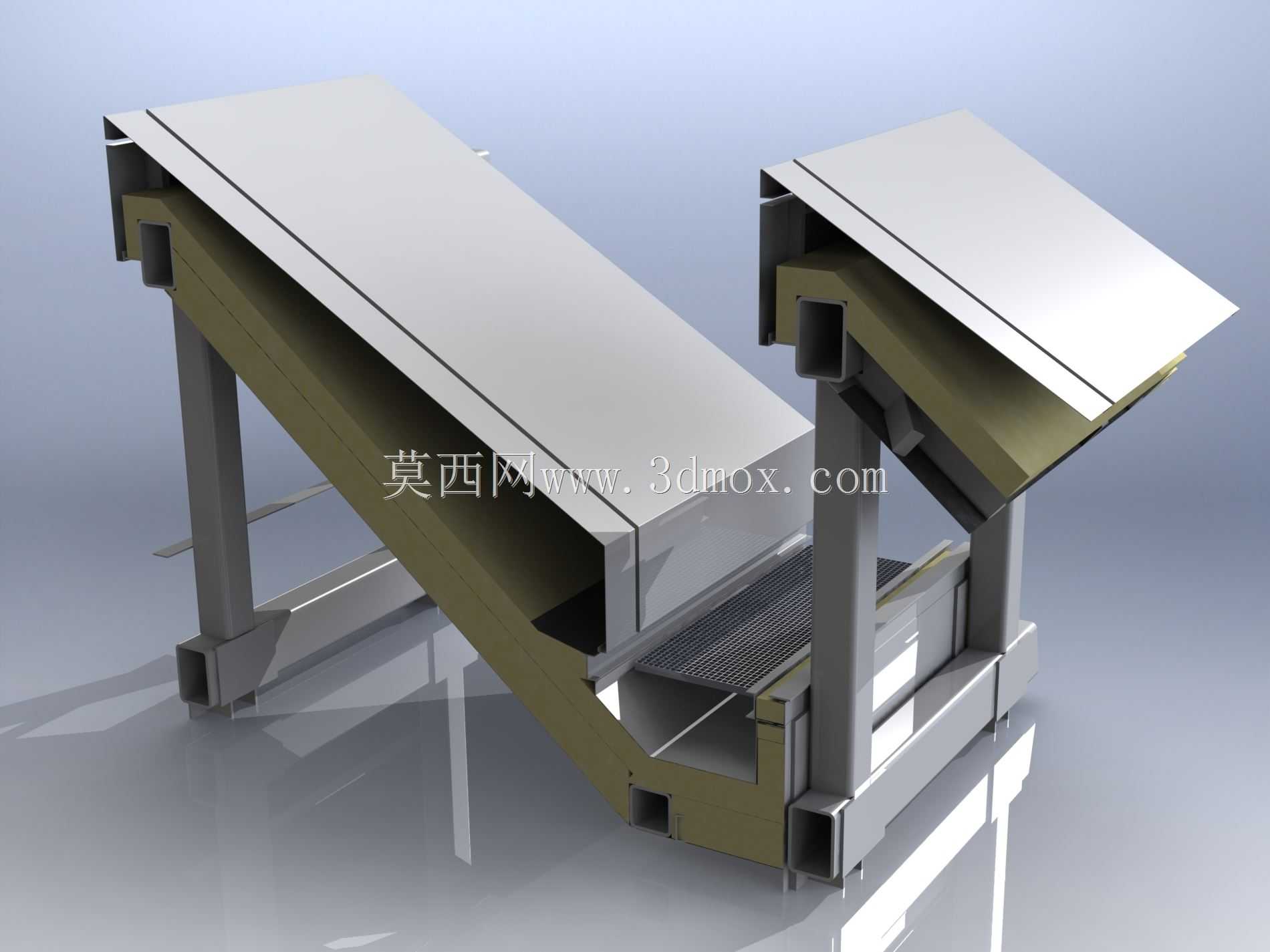

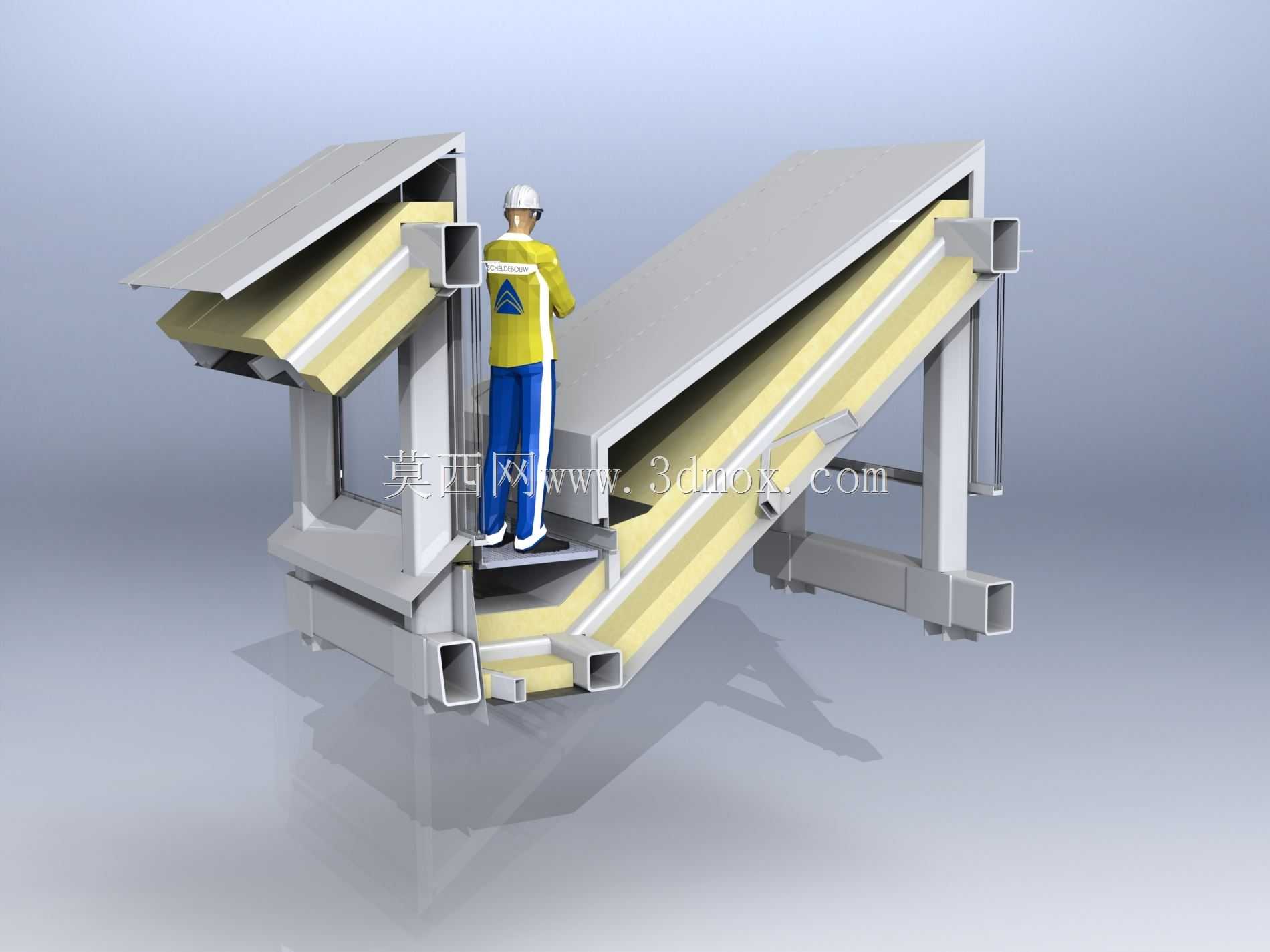

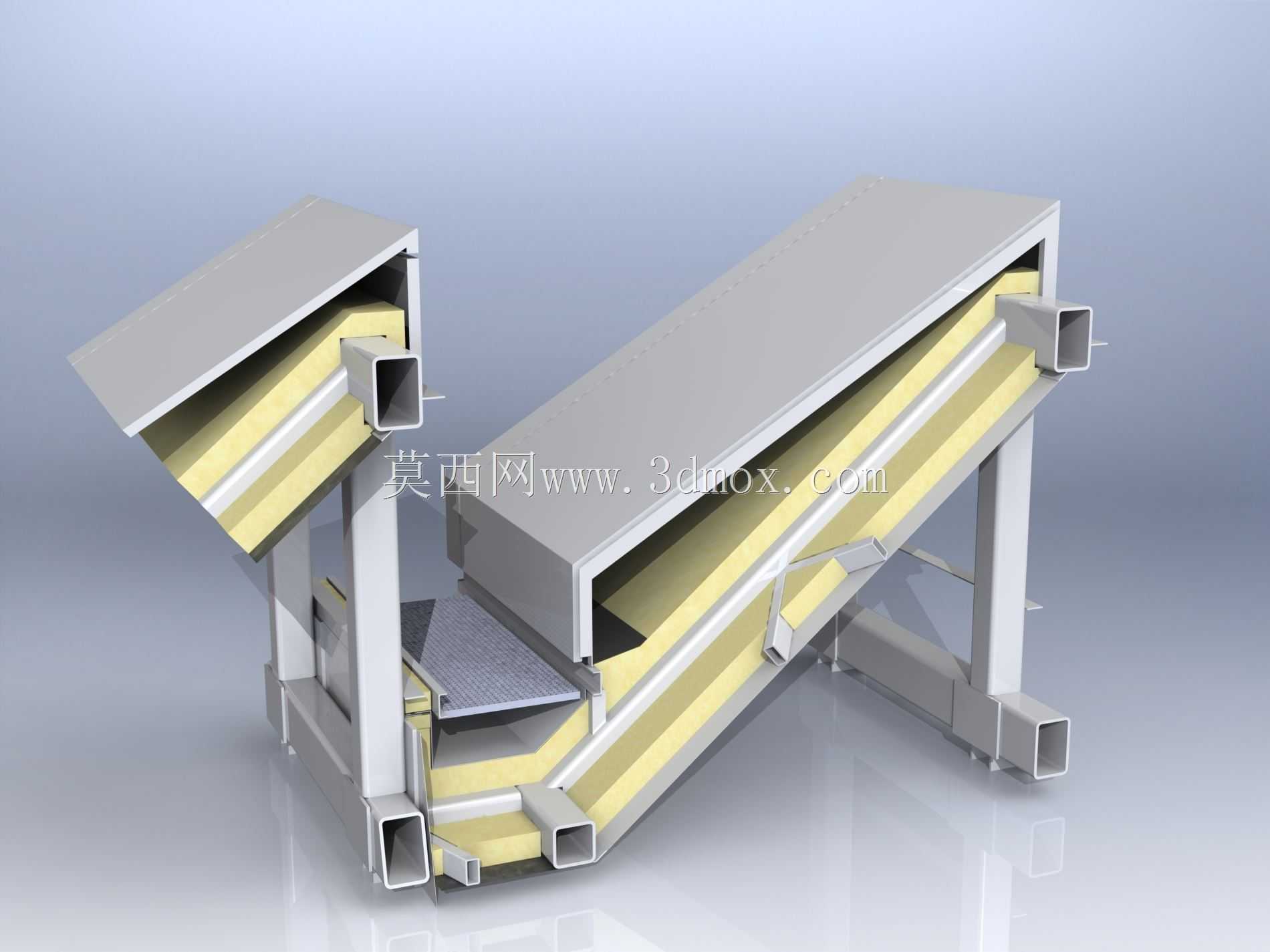

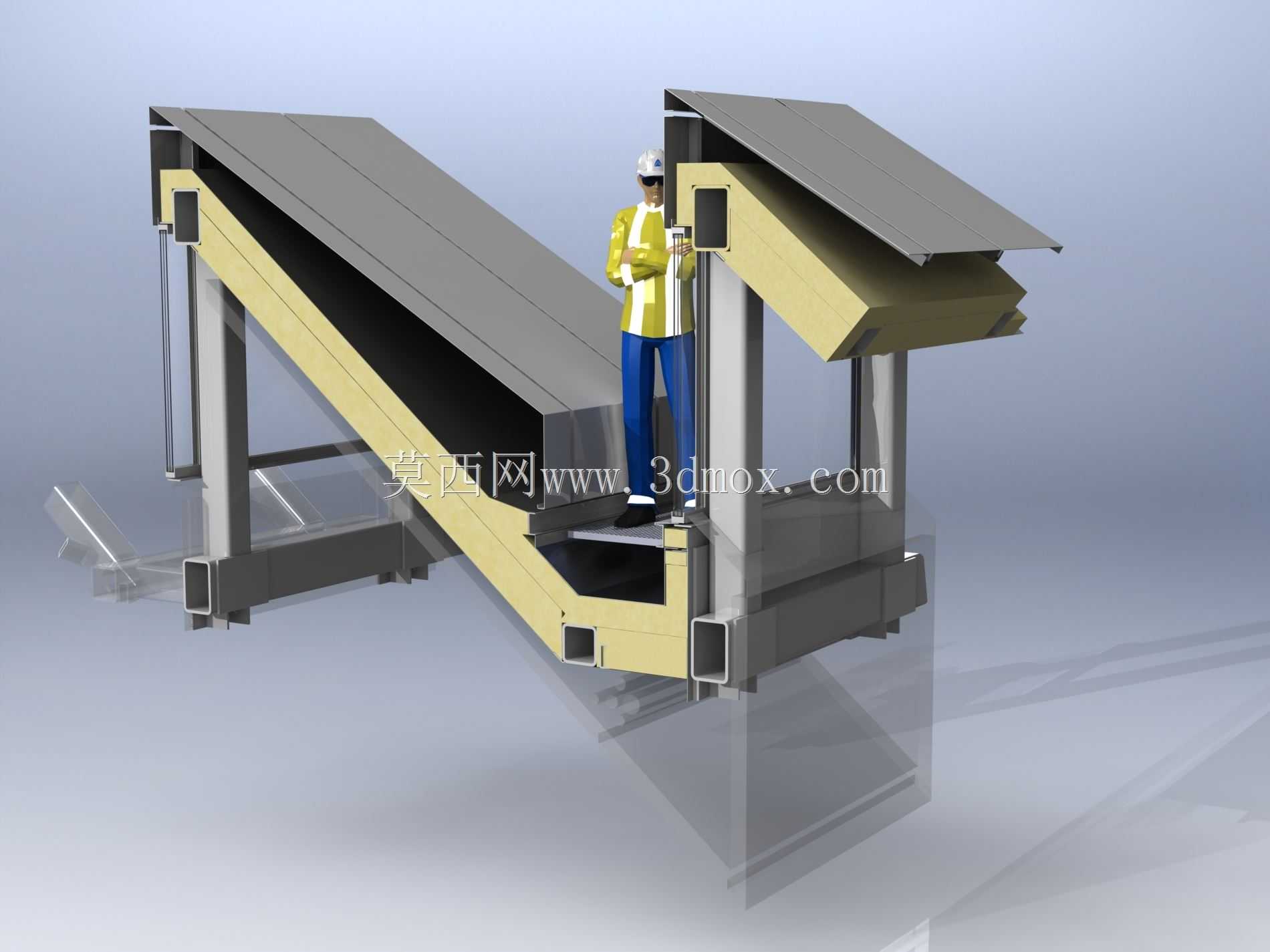

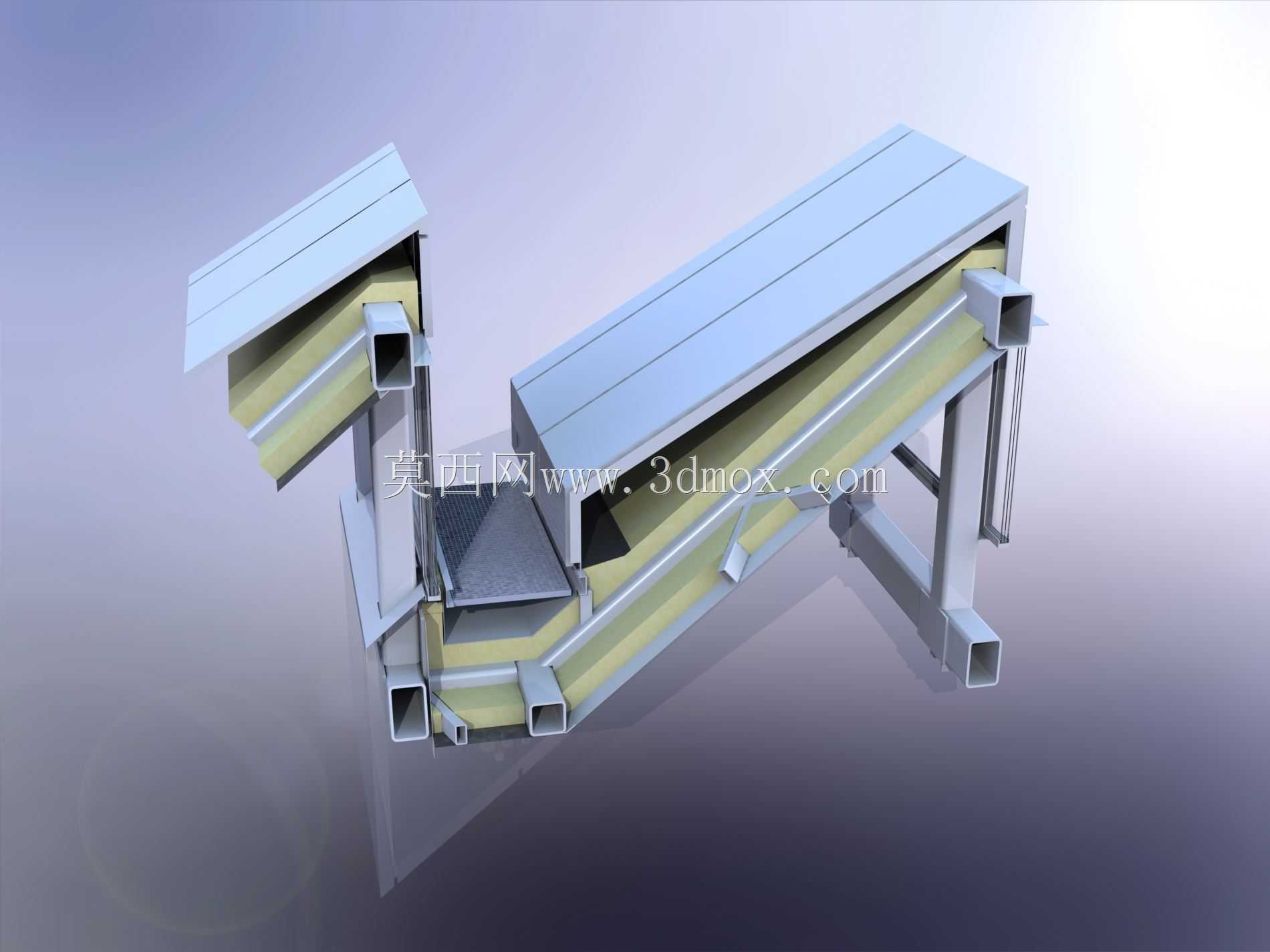

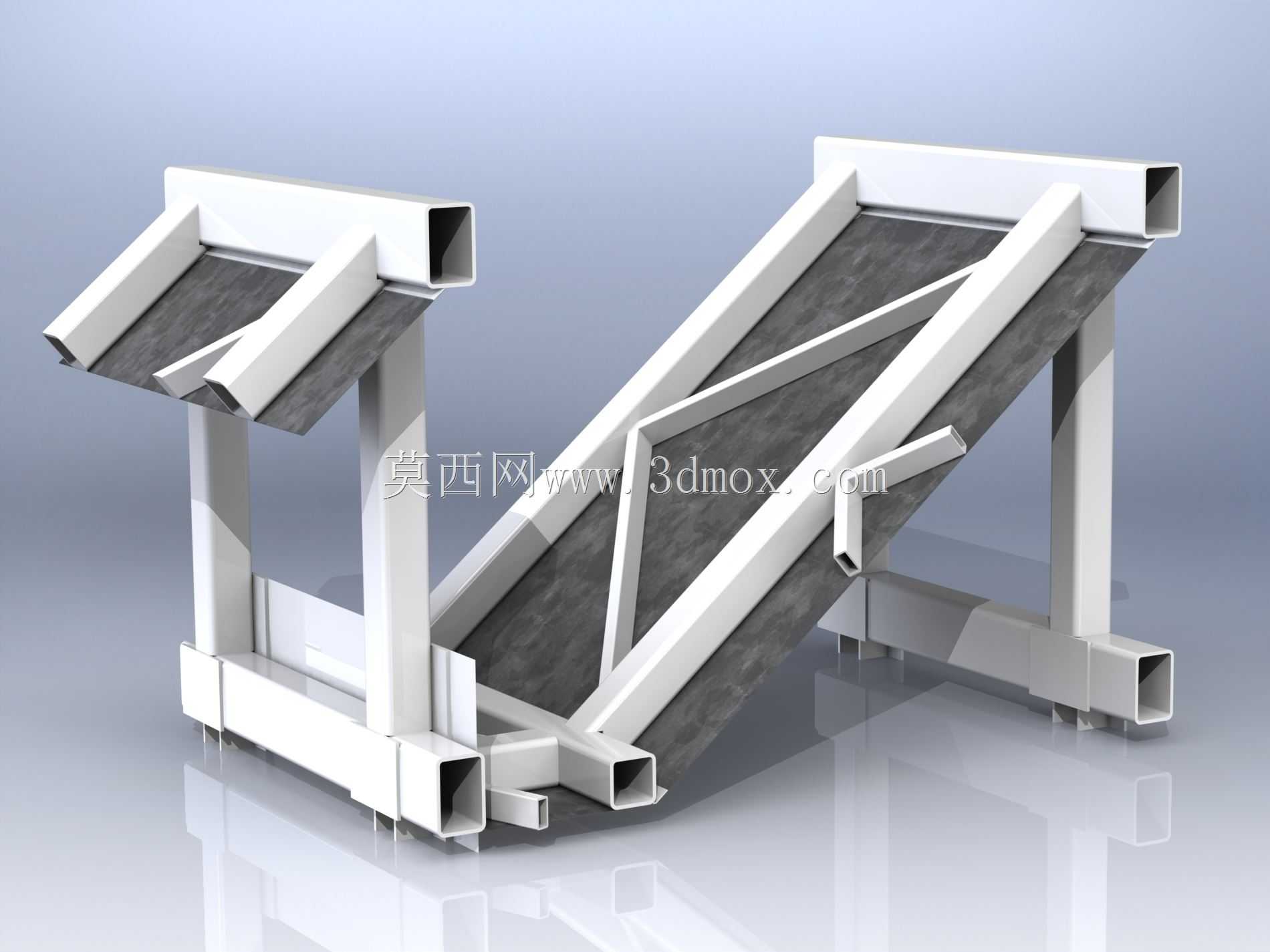

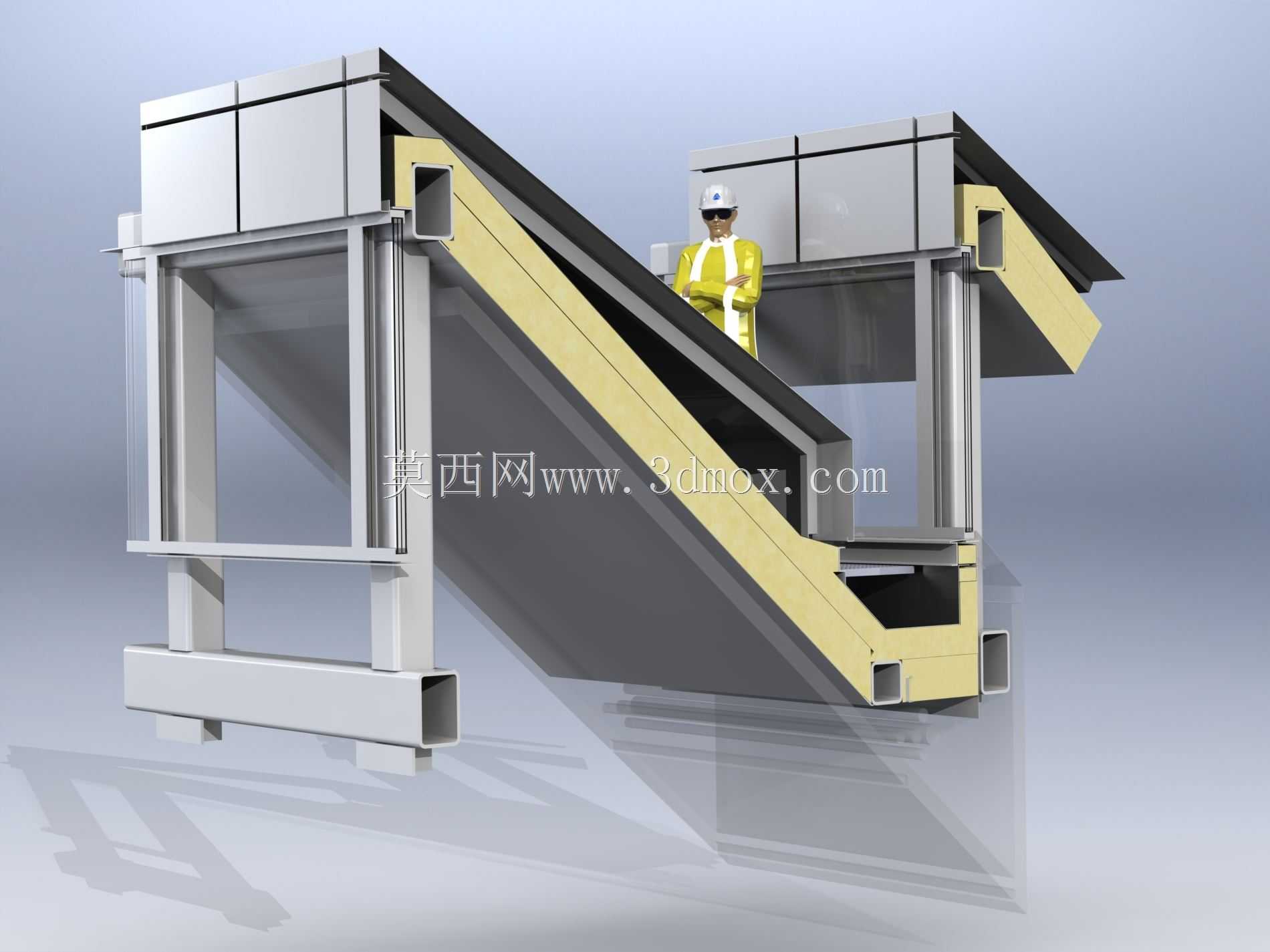

这套结构组件主要应用于大跨度工业厂房的屋面系统搭建场景，是屋面饰条与主体屋顶衔接部位的完整装配结构，能够解决工业厂房屋面在饰条穿装位置的结构承重、防水防渗、隔热保温以及人员检修通行的多重需求，广泛适配钢结构工业厂房、大型仓储库房、工业生产车间的屋面施工环节，是屋面系统中衔接装饰构件与主体结构的核心功能段。从实际用途来看，该组件完整覆盖了饰条穿过屋顶位置的所有功能需求，既承担着固定屋面饰条、传递屋面荷载到主体钢架的结构作用，也集成了防水导流、隔热阻隔、检修通行、窗体安装的配套功能，无需在施工环节额外拼接零散构件，能够有效降低屋面施工的拼接误差，减少渗漏隐患。在功能特性上，组件采用分层装配的设计逻辑，最底层为承重钢架结构，采用矩形截面型钢焊接成型，能够稳定承载屋面饰条、附属构件以及检修人员通行的荷载，适配常规工业厂房屋面的荷载设计标准；钢架上方铺设钢板作为基础承托层，上方依次铺设铝防水板与隔热层，铝防水板采用折边咬合的拼接结构，能够顺着屋面坡度将渗入的雨水导流至侧边排水沟，避免雨水向厂房内部渗漏，隔热层采用硬质保温板材填充，能够有效阻隔室外热量向厂房内部传递，降低工业厂房的温控能耗；组件侧边集成了排水沟结构，顺着屋面坡度设置合理的排水坡度，能够快速排走屋面积水，避免长期积水造成的构件锈蚀；组件预留了走道安装位与窗户安装位，走道采用防滑钢板铺设，宽度满足单人检修通行的需求，窗户安装位适配工业厂房常用的侧开式采光窗，能够兼顾屋面下方空间的采光需求。在设计思路上，整套组件采用模块化的装配逻辑，将原本需要现场焊接拼接的多个功能单元整合为预制装配段，所有构件的连接位置都预留了标准栓接孔位，现场施工时仅需通过螺栓拼接即可完成安装，无需现场做防水焊接、保温裁切等工序，能够大幅缩短屋面施工的周期，同时所有构件的受力都经过荷载验算，钢架的截面选型、钢板的厚度、防水板的折边角度都匹配常规工业厂房的设计规范，能够适配不同坡度的工业厂房屋面安装需求。在外形尺寸与安装边界上，组件整体顺着屋面坡度设置倾斜角度，整体宽度适配单段屋面饰条的安装宽度，长度方向覆盖饰条穿入屋面到室内衔接段的完整距离，安装时仅需将组件两端的钢架与厂房屋面的主体钢梁做栓接固定，侧边排水沟与屋面主排水槽做衔接密封即可，组件的外边缘预留了与相邻屋面板材拼接的搭接边，安装后能够与周边屋面形成完整的密封整体，不会出现突出的棱角或者拼接缝隙，能够满足工业厂房屋面的长期使用需求。
