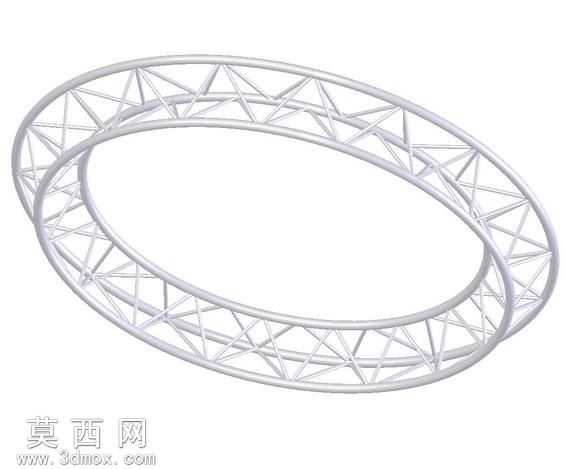

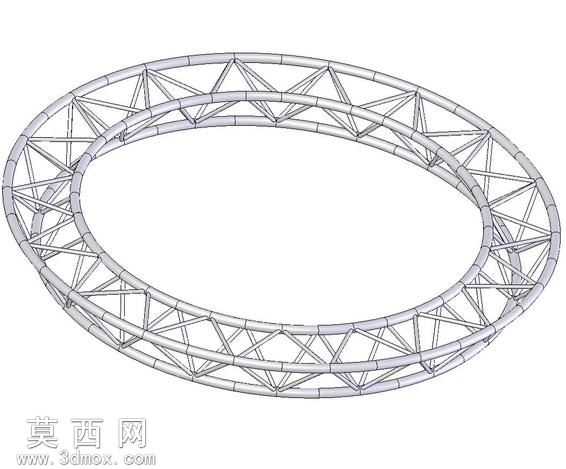

环形空间桁架钢结构三维设计作品

本作品为环形空间桁架结构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用全参数化草图驱动的建模逻辑，首先绘制同心双环的基准路径作为桁架的内外轮廓基准，精准控制环形结构的内外径尺寸比例，保证整体造型的圆度与规整度。建模时先构建上下两层环形主管的扫掠特征，选用圆形截面型材作为主管材，沿基准环形路径完成扫掠生成连续的环形主骨架，随后按照三角稳定结构原理，在上下两层主管之间均匀排布斜向腹杆与径向连接杆，每一组腹杆都与相邻的主管节点精准对齐，通过阵列特征完成整圈杆件的批量排布，保证所有杆件的间距一致、角度统一，形成连续的三角形受力单元，充分发挥桁架结构的力学优势。材质设置上，整体结构赋予哑光银灰色金属钢材材质，调整材质的粗糙度与反光参数，还原钢结构型材的真实金属质感，同时对不同杆件的连接处做了节点细节处理，模拟实际工程中杆件焊接或栓接的衔接效果，让模型更贴近真实工程构件的形态。结构设计层面，该环形桁架采用双层空间桁架构型，相比单层平面桁架拥有更高的整体刚度与抗扭性能，三角腹杆的排布方式可以将竖向与水平方向的荷载均匀传递到整圈结构上，避免局部应力集中，环形闭合的整体构型也让结构具备更好的自稳性能，可适用于环形场馆顶棚、圆形舞台支撑、环形设备支架等多种应用场景。建模过程中对所有杆件做了干涉检查，确保各杆件之间无重叠、无错位，节点处的连接位置精准对齐，既保证了结构的几何合理性，也为后续的工程力学仿真、工程出图提供了可靠的模型基础，模型同时保留了通用格式的导出接口，可适配不同的工程分析与渲染软件使用需求。
