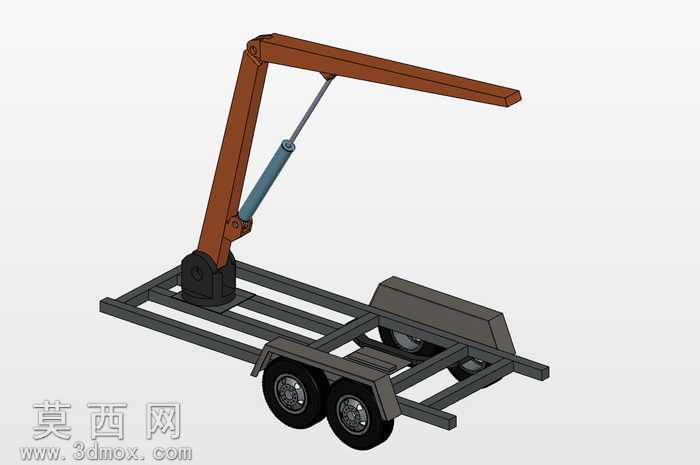

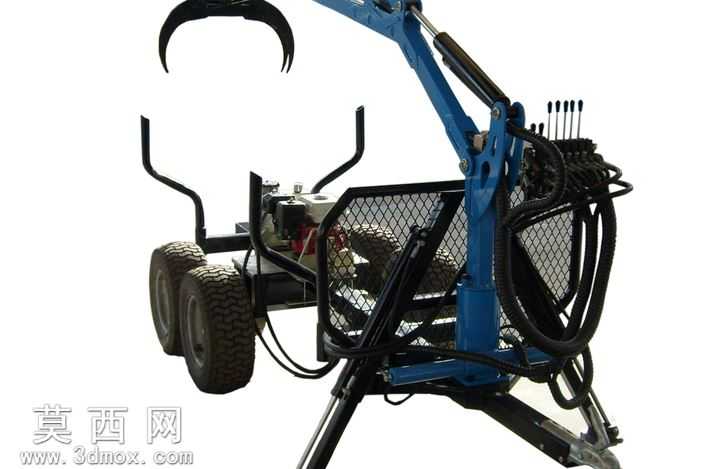

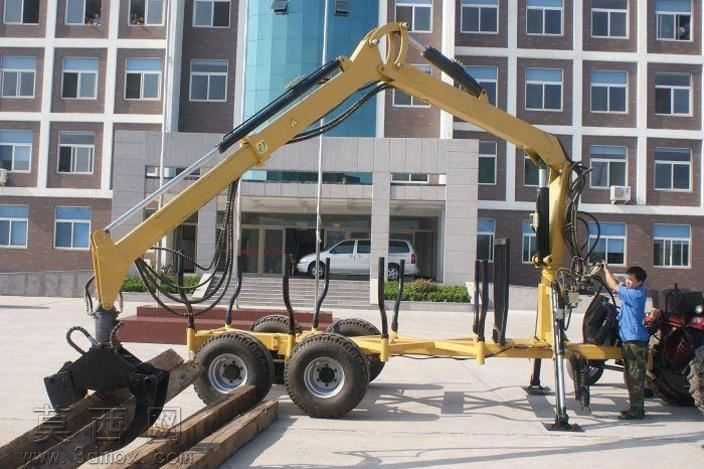

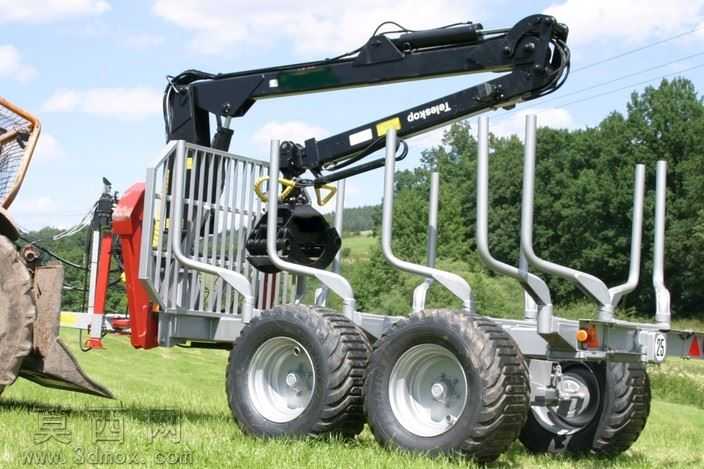

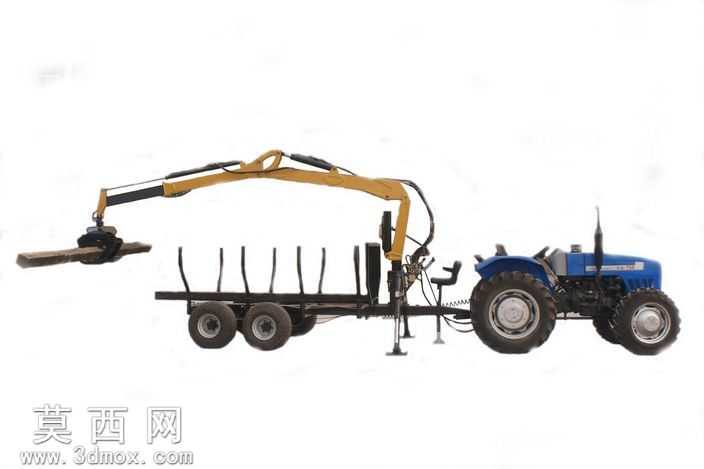

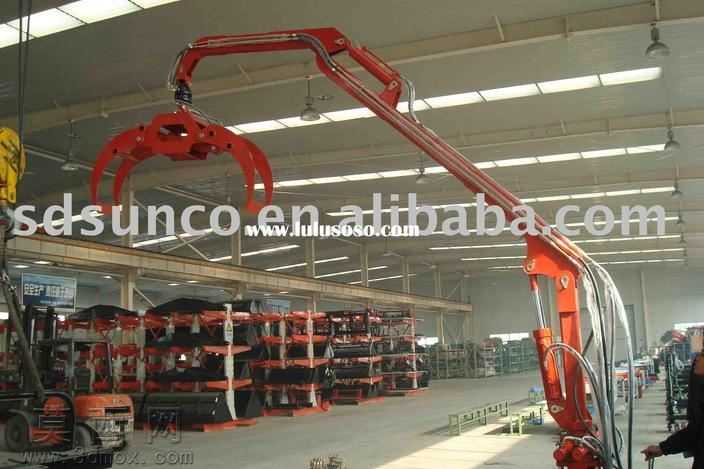

本作品为带随车折臂吊功能的拖车结构三维设计成果,建模过程严格遵循专用车辆设计规范,以实际作业场景的载荷需求为核心依据开展全流程设计。建模阶段采用自底向上的装配逻辑,首先完成拖车底盘框架的型材搭建,选用标准矩形钢管作为车架主梁与辅梁的基础型材,精准排布横梁间距以匹配双胎轮组的安装位置,预留轮轴安装位、挡泥板装配位以及牵引连接端的结构空间,确保车架整体的承载冗余量满足吊装作业与拖行运输的双重载荷要求。折臂吊机部分的建模重点还原了铰接回转结构、多级折臂的连接关系以及液压油缸的装配逻辑,对吊臂的截面形态、铰接点的销轴结构、底座与车架的连接加强结构都做了精细化建模,还原了液压驱动折臂俯仰的真实运动逻辑,可直观演示吊臂从收纳状态到作业伸展状态的运动过程。渲染阶段针对不同部件匹配了对应材质属性,车架钢结构部分赋予哑光金属漆材质,还原钢制型材的表面质感,液压油缸部分做了缸筒金属抛光与活塞杆镀铬的材质区分,轮胎部分赋予橡胶材质的哑光粗糙质感,吊臂部分采用工程防锈漆的材质表现,整体渲染效果贴近真实专用作业车辆的视觉观感,清晰区分不同功能部件的材质差异。结构设计过程中同步考虑了载荷传递路径,吊机底座位置额外增设了斜向加强筋与加厚连接钢板,将吊装作业的集中载荷均匀分散到车架整体框架上,避免局部应力集中导致的结构变形;轮组位置的车架做了下凹式结构设计,既降低了拖车整体的承载面高度,又为悬挂结构预留了足够的安装空间,提升拖行过程的稳定性。设计过程中结合有限元分析思路,对车架满载吊装工况、拖行颠簸工况下的应力分布做了前置校核,调整了横梁排布密度与吊臂的板材厚度,在保证结构强度满足安全系数要求的前提下,尽可能优化型材规格降低整体自重,兼顾结构可靠性与轻量化需求。整体模型完整还原了带吊拖车的核心结构组成,各部件之间的装配关系清晰,无干涉错位问题,可用于结构方案验证、作业场景演示以及后续的工程图纸输出参考。
