Tikitrainer双轴拖车车轴结构三维设计

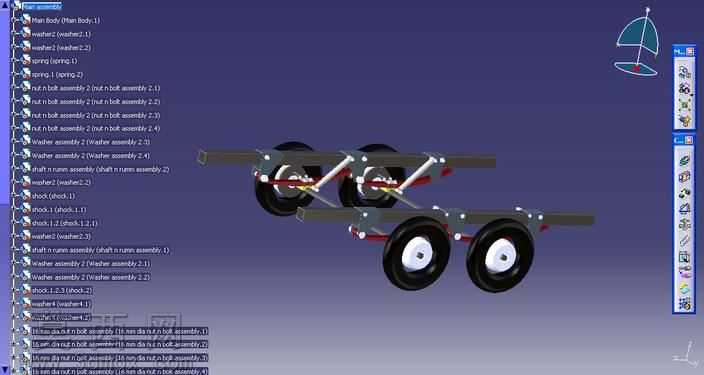

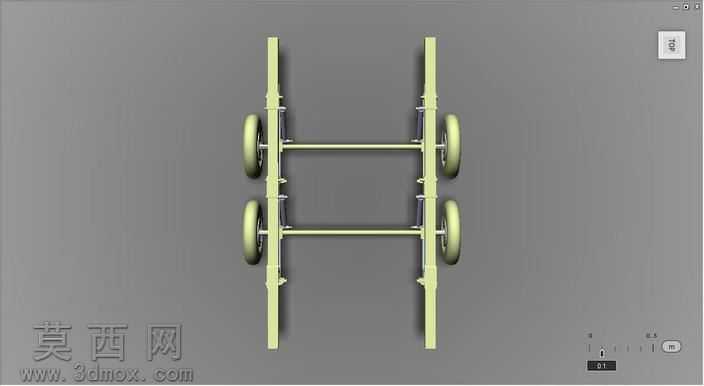

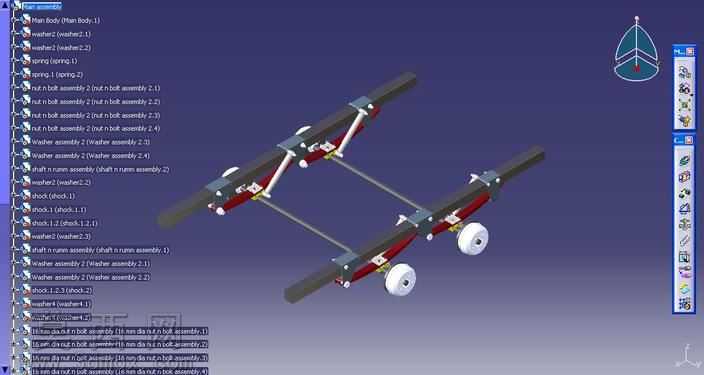

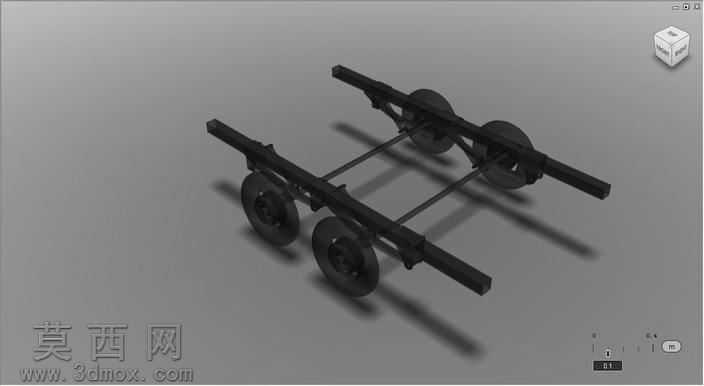

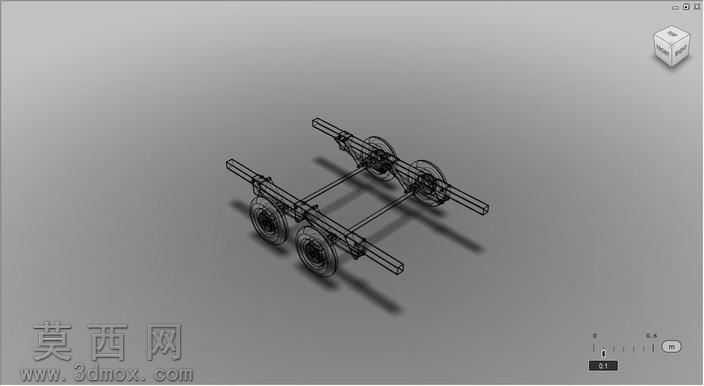

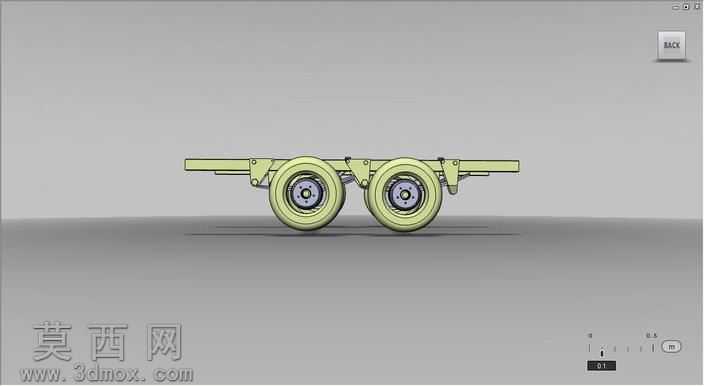

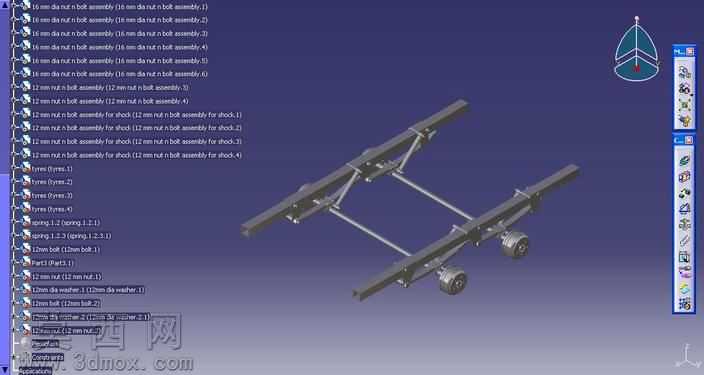

本作品为Tikitrainer系列拖车配套的双轴车轴总成三维建模成果，建模阶段严格参照拖车承载标准与行走机构装配逻辑开展，首先完成核心承载纵梁的参数化建模，根据额定承载载荷设定梁体截面尺寸与壁厚，保证结构强度满足拖挂行驶的受力要求。随后完成横向连接横梁的建模，通过同轴度约束将前后两组车轴精准定位，保证两组轮轴的平行度误差控制在装配允许范围内，避免行驶过程中出现轮胎偏磨、行驶跑偏的问题。轮组建模阶段还原了轮毂与车轴的配合结构，对轮轴安装位、轴承配合面做了细节刻画，保证轮组可绕车轴顺畅转动，还原真实的行走功能逻辑。建模过程中对所有装配部件添加了贴合实际的材质属性，承载梁体赋予高强度钢材材质，匹配金属哑光质感与合理的粗糙度参数，轮毂与轮胎分别赋予金属铸件与橡胶材质，通过材质参数区分不同部件的物理属性，提升渲染效果的真实感。渲染阶段采用柔和的环境漫反射光源，调整光影角度突出车轴总成的结构层次，清晰展现纵梁、横梁、轮组之间的装配关系，让观看者可以直观理解双轴拖车行走机构的布局逻辑。设计过程中充分考虑部件的装配合理性，所有连接部位的安装位都预留了标准紧固件的装配空间，轮组与梁体之间保留了足够的跳动间隙，满足拖车行驶过程中缓冲减震的空间需求，整体结构完全匹配小型拖挂类拖车的底盘安装要求，可用于拖车底盘结构教学、改装方案验证以及相关配件的设计参考，完整还原了双轴拖车行走系统的核心结构特征，建模精度满足装配校验、效果展示等多场景使用需求。
