带坡道双轴鹅颈式平板运输拖车设计

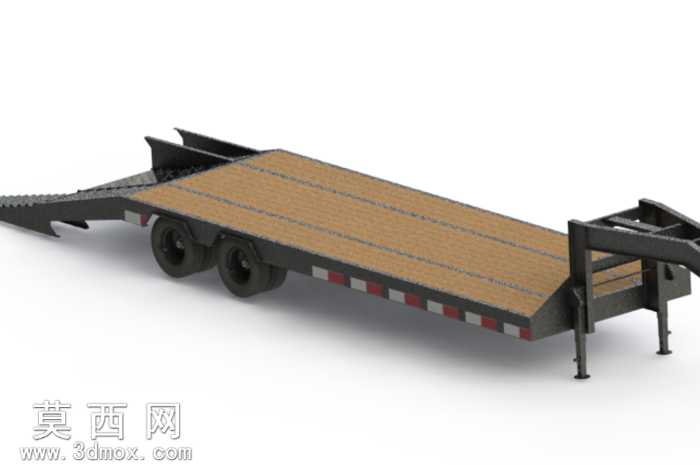

本作品为带装卸坡道的双轴鹅颈式平板运输拖车三维建模成果，建模过程围绕实际拖运作业的功能需求展开，首先完成整体结构的比例规划，确定鹅颈牵引连接段、主承载平板、尾部装卸坡道、行走轮组、支撑支腿五大核心模块的布局关系。建模阶段先以基准面定位搭建整体骨架，鹅颈段采用弯折式框架结构，预留与牵引车连接的铰接接口，框架采用型钢截面的实体建模，还原承重梁的排布逻辑，保证牵引受力的结构合理性。主承载平板部分，底层为钢制承载框架，表面铺设防滑纹理的承载面板，面板做分块式纹理处理，模拟实际货运拖车的木质或防滑金属铺装层，平板侧边设置红白相间的反光标识条，还原道路运输设备的安全标识设计。尾部坡道采用可收放式结构建模，坡道表面设置防滑齿状结构，方便小型工程设备、轮式机械自行上下平板，坡道与平板尾部采用铰接结构设计，还原实际坡道的翻转收放逻辑。行走系统采用双轴双排轮组布局，轮胎做真实的胎纹建模，轮毂与车桥的连接结构完整还原，车桥与平板主框架之间的悬挂连接结构做简化但符合力学逻辑的建模处理。平板前端鹅颈下方设置可伸缩支撑支腿，用于拖车脱离牵引车时的静态支撑，支腿做可调节高度的结构设计，还原实际支腿的支撑功能。材质渲染阶段，钢制框架部分赋予哑光黑金属材质，模拟重型拖车的防锈涂层质感，承载面板赋予棕黄色防滑铺装材质，还原铺装层的耐磨质感，轮胎赋予黑色橡胶材质并添加轻微的磨损质感，反光标识条分别赋予红、白高反光材质，支腿与牵引结构赋予深色金属材质，整体渲染效果贴近真实工程拖车的外观质感。设计过程中针对原有参考模型做了结构维度调整，优化了坡道与平板的连接角度，调整了轮组的排布位置，让整体载荷分布更符合双轴拖车的承重逻辑，同时简化了非核心的冗余细节，在保证结构完整性的前提下让模型更适合用于结构展示、作业模拟等场景，整体模型完整还原了鹅颈拖车的核心功能结构，各部件的装配关系清晰，可用于专用车结构教学、拖运方案演示等用途。
