简约概念PCB数控路由器结构设计

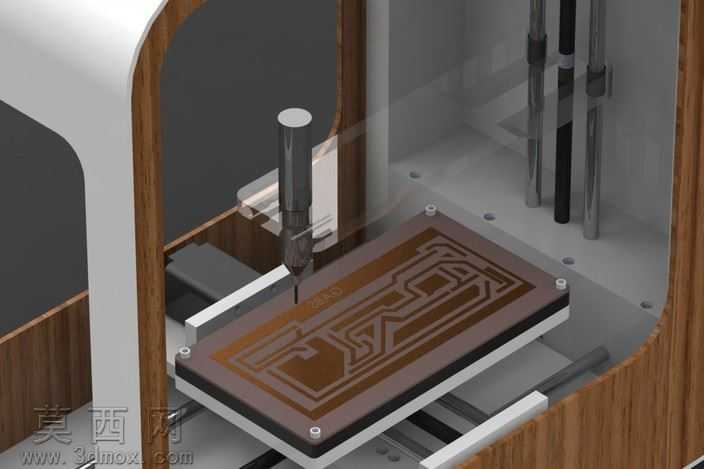

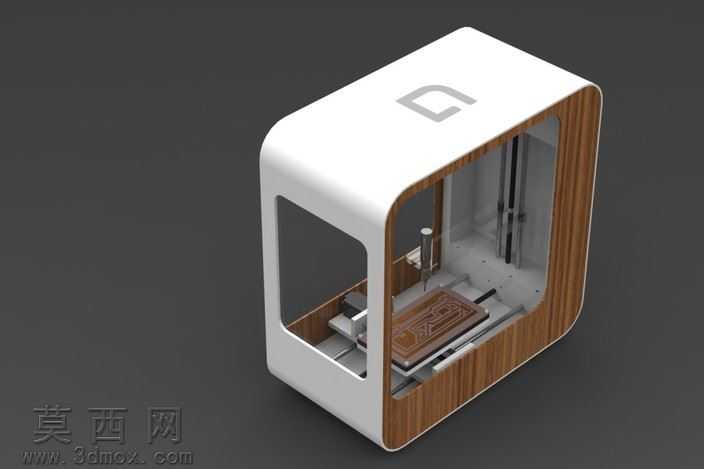

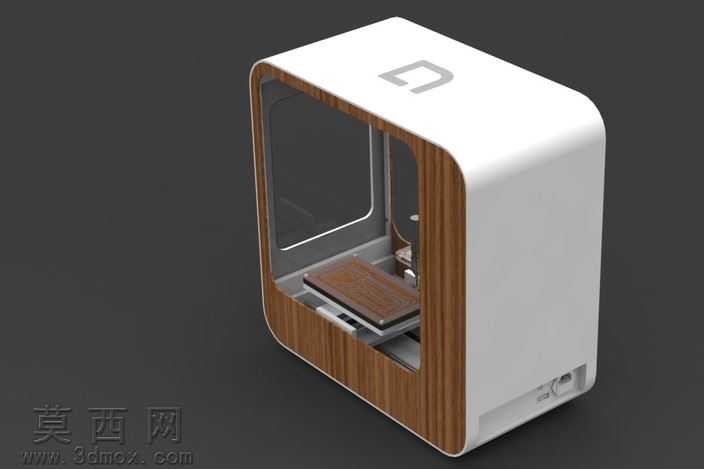

本作品为概念款PCB数控路由器三维建模设计，整体采用简约化的设计思路，摒弃冗余的外观装饰与非必要结构件，聚焦设备核心加工功能的实现，呈现出极简工业设备的本质特质。建模阶段以PCB电路板的加工需求为核心逻辑展开，首先搭建设备的主体框架结构，两侧采用木纹质感的侧封结构搭配白色弧形外罩，既形成规整的设备内部加工腔体，也通过材质与色彩的搭配弱化工业设备的冷硬感。内部核心运动结构采用双立柱导向轴搭配垂直加工主轴的布局，导向轴选用金属镀铬材质，表面做光滑金属质感渲染，还原直线导轨的高精度运动属性，垂直主轴部分细化了主轴夹头、笔状加工头的细节结构，精准对应PCB电路板的铣削、钻孔加工工况。加工工作台区域设置了可滑动的承托平台，平台上设计了PCB板定位结构，通过四个角点的定位柱固定待加工的印制电路板，板面上还原了PCB线路的铜箔走线纹理，采用棕褐色覆铜板材质渲染，清晰呈现加工对象的特征。建模过程中对各运动部件的装配关系做了严谨的约束，垂直主轴的升降行程、工作台的横向滑动行程均参考小型桌面数控设备的合理参数设置，各部件之间无干涉错位，结构逻辑符合实际数控加工设备的运动原理。材质渲染上区分了不同部件的质感属性：外罩部分采用哑光白色工程塑料材质，侧封结构还原胡桃木的细腻木纹纹理，金属导轴、加工头做高反光金属质感处理，PCB板材则还原覆铜板的哑光棕褐色质感，工作台滑动组件采用银灰色金属搭配白色工程塑料的材质组合，整体视觉层次清晰，各部件辨识度高。设计思路上以小型桌面级PCB加工场景为切入点，简化传统数控设备的复杂外壳与冗余结构，保留核心的三轴运动加工功能，整体造型紧凑简约，既满足概念设计的创意表达，也具备实际结构落地的参考价值，可作为小型桌面数控加工设备设计的参考方案，清晰展现了PCB数控路由器从框架搭建、运动结构布局到细节部件设计、材质质感表现的完整建模流程。
