近海石油天然气开采倾斜式顶驱井架结构

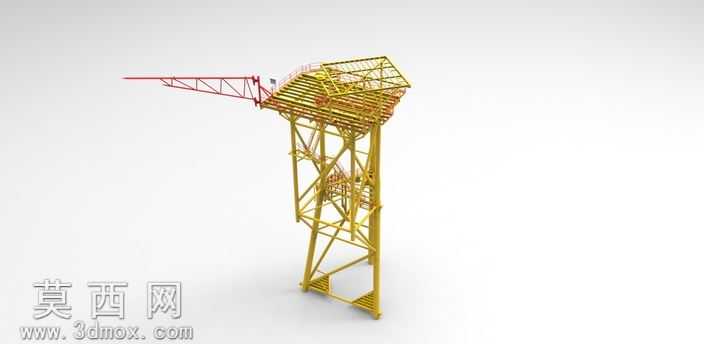

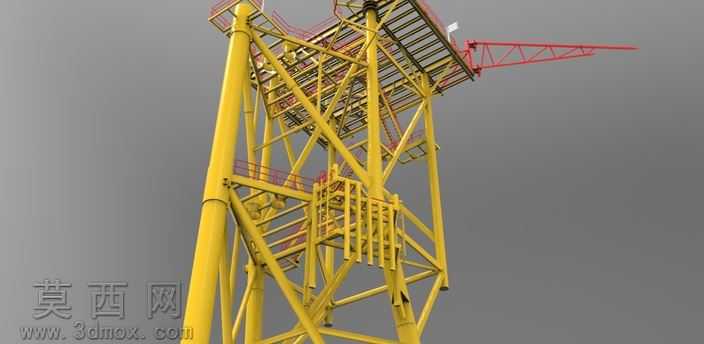

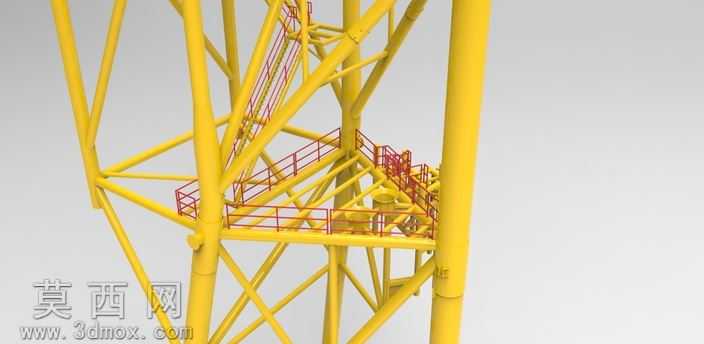

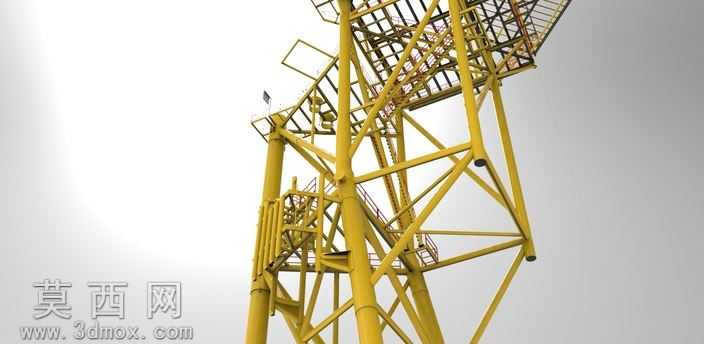

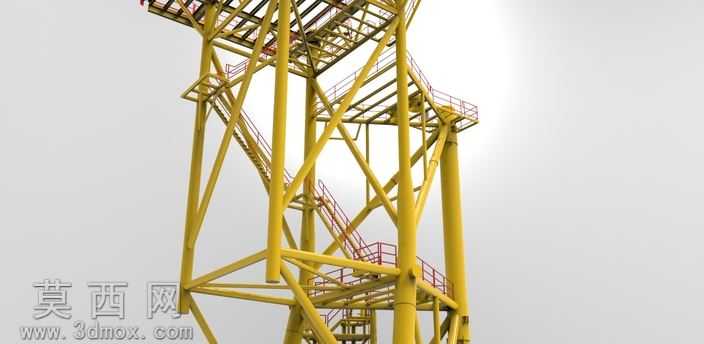

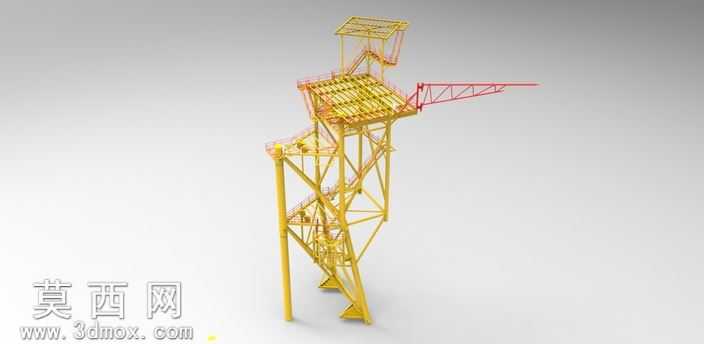

本作品为面向近海石油与天然气开采场景设计的倾斜式顶驱作业井架三维建模成果，建模过程严格遵循海洋油气开采装备的工程设计规范，完整还原了井架的全尺度结构细节。建模阶段首先依据近海作业的载荷要求搭建整体参数化框架，以主承重立柱为核心基准，依次排布斜向支撑梁、分层作业平台、梯道结构与顶部吊装臂架，所有构件的连接节点均按照钢结构焊接装配的实际工艺做了精细化处理，未省略任何一处加强筋板、连接耳板与护栏结构，确保模型的结构逻辑与真实工业装备完全一致。材质渲染环节针对不同构件的功能属性做了区分设置：主承重立柱与主体支撑框架采用醒目的工业黄色防腐涂层材质，还原海洋装备专用防护漆的哑光金属质感，表面添加了符合海上作业环境的轻微风化质感，避免材质表现过于失真；顶部作业吊臂采用安全警示红色涂装，清晰区分功能区域；分层平台的踏步板采用防滑花纹钢板材质，梯道扶手、护栏等附属构件同步匹配对应的金属漆面效果，平台格栅板做了镂空纹理处理，在渲染时能够呈现真实的透光与阴影效果，大幅提升模型的视觉真实度。结构设计上充分考虑了倾斜作业的工况需求，整体框架的斜向支撑排布经过受力逻辑优化，既保证了井架倾斜作业时的结构稳定性，也预留了顶驱设备的安装运行空间，顶部的小型吊臂结构可满足作业过程中的零部件吊装转运需求，分层设置的作业平台覆盖了不同高度的设备操作、检修维护需求，梯道的坡度、踏步间距均符合海洋作业平台的安全设计标准。渲染阶段采用中性灰色背景突出井架主体结构，通过三点布光方案模拟工业作业场景的光照效果，主光源从侧上方投射，清晰呈现钢结构的框架层次与构件轮廓，辅助光源补全阴影区域的结构细节，避免暗部细节丢失，最终呈现的模型既具备完整的工程参考价值，也拥有良好的视觉展示效果，可用于海洋油气装备的结构展示、方案汇报与教学演示场景。
