250公斤级手动齿轮传动卷扬机结构模型

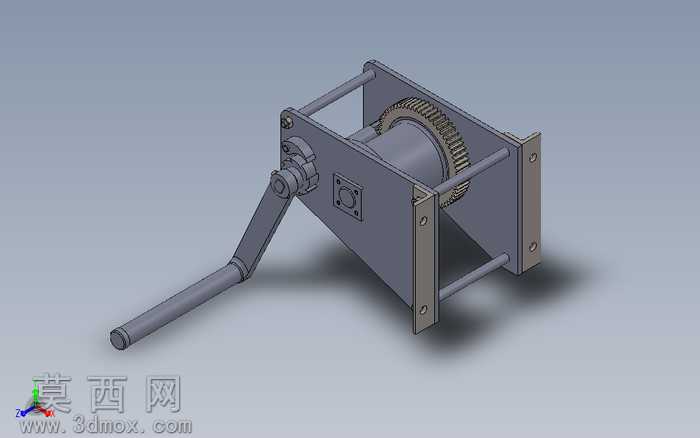

本模型为额定载荷250公斤的手动齿轮传动卷扬机，采用SolidWorks完成全参数化三维建模，所有零件按照实际加工装配逻辑完成配合约束，可完整呈现手动卷扬设备的机械传动与结构组成。建模过程中首先完成核心传动部件的参数绘制，针对卷筒部件，按照载荷对应的绳槽尺寸、卷筒壁厚、端板固定结构完成实体建模，确保卷筒与两侧支架的同轴度配合符合装配要求；针对传动齿轮组，按照传动比参数完成渐开线齿形的精确绘制，还原大齿圈与驱动小齿轮的啮合间隙、齿面接触位置，保证齿轮传动结构的运动逻辑准确。手动摇臂部分按照人机操作尺寸完成建模，还原摇臂与驱动轴的花键连接结构、摇臂握持段的防滑造型，确保手动操作的施力结构符合实际使用逻辑。两侧安装支架采用折弯钢板的实体建模方式，还原支架上的安装固定孔位、轴承座安装位、筋板加强结构，支架间的连接拉杆按照实际装配位置完成同轴配合，保证整体框架的结构强度呈现准确。渲染阶段采用金属哑光材质模拟钢制零件的表面质感，对齿轮啮合面、摇臂转动配合面添加轻微的磨损质感表现，安装支架表面做镀锌钢板的材质处理，还原工业手动起重设备的真实外观效果；场景采用柔和的工业灰背景，添加定向光源突出零件的结构轮廓与装配关系，对齿形、安装孔位、配合接缝等细节做阴影强化，清晰展示各部件的装配层次。设计思路围绕手动小载荷起重牵引的使用需求，采用齿轮减速结构放大手动输入扭矩，无需外接动力源即可完成250公斤级载荷的牵引与起吊作业，整体结构紧凑，两侧预留的安装法兰可直接固定在作业基座上，摇臂的转动角度无结构干涉，可实现连续的收绳与放绳操作，模型完整还原了手动卷扬机的核心传动逻辑、框架支撑结构、操作部件与安装结构，可作为手动起重设备结构设计、教学演示的参考模型。
