链条传动式车库门驱动机构结构设计

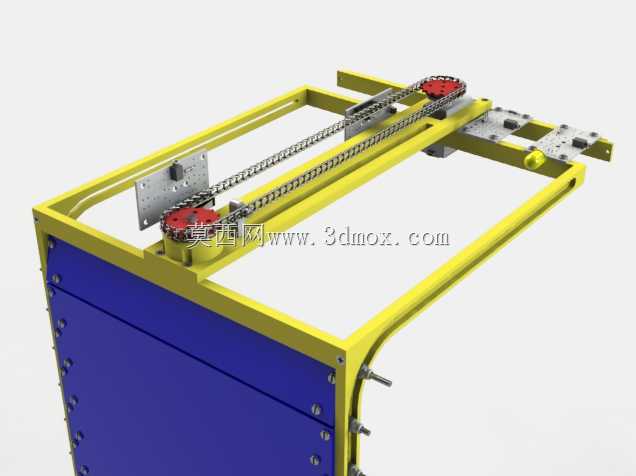

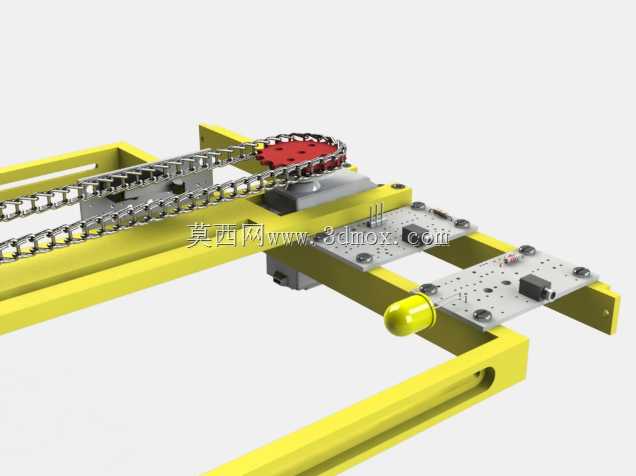

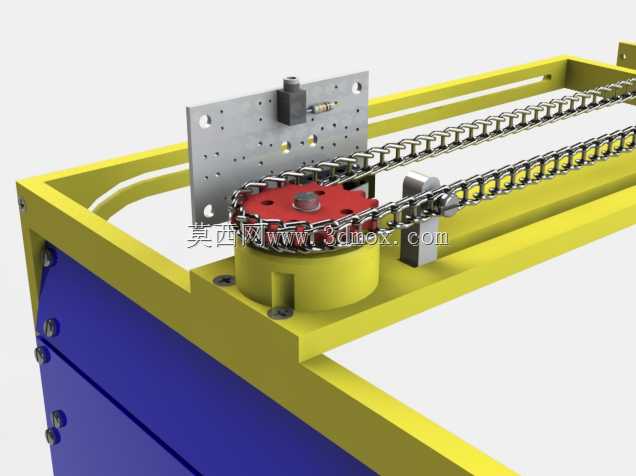

该套车库门驱动机构主要应用于民用住宅、小型商用场地的上翻式车库门启闭场景，是车库门系统中负责动力传递与行程驱动的核心机械组件，适配常规尺寸的分节上翻车库门安装使用，可替代传统外露式拉杆驱动结构，优化车库顶部的空间利用率。整套机构采用链传动作为核心动力传递形式，主动链轮与驱动输出轴同轴安装，配套的张紧导向轮可对传动链条的张紧度进行微调，避免长期运行后链条松弛出现跳齿、传动卡顿的问题，传动链条沿车库门横向运行轨道布置，可将动力输出端的旋转运动转化为车库门沿导轨的直线往复运动，实现门体的平稳启闭。从设计思路来看，整套机构采用模块化布局思路，驱动安装基板预留了多组不同规格的安装孔位，可适配不同功率的驱动电机安装，同时兼容不同安装高度的车库顶梁固定需求，基板上的孔位采用长圆孔与圆孔组合的形式，安装时可根据现场实际施工误差调整组件的固定位置，降低现场安装的对位难度。机构的主体支撑框架采用折弯成型的型材结构，兼顾结构强度与整体自重，框架侧边的蓝色护板可对下部的电气控制组件形成防护，避免车库内的灰尘、杂物侵入传动区域，同时也能避免运行过程中人员误触传动部件引发安全隐患。在安装边界方面，整套驱动机构的横向长度适配常规单车位车库的门体宽度，纵向安装深度可适配常规车库门的导轨安装间距，组件的固定点位均设置在框架的受力加强位置，可承受门体启闭过程中的交变载荷，长期运行不易出现结构变形。传动区域的链轮采用齿形优化设计，与标准传动链条的啮合间隙控制在合理范围，运行过程中传动噪音低、啮合冲击小，配合链条的润滑维护可实现较长的使用寿命，整套机构的运动行程与车库门的启闭行程精准匹配，门体运行到上下限位位置时可通过配套的限位组件触发停止信号，避免出现过冲、卡滞的问题。
