轮式结构热空气斯特林动力装置

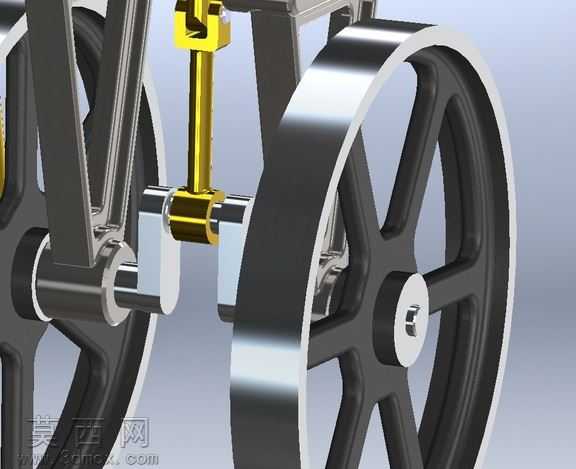

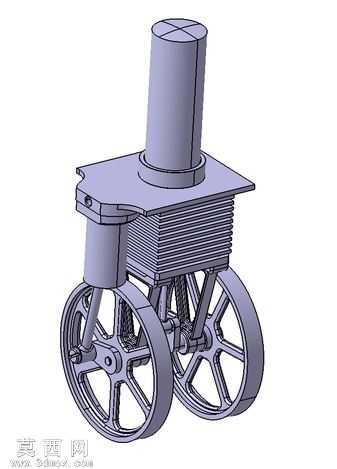

本作品为轮式布局的热空气斯特林动力装置三维建模成果，建模过程中严格遵循斯特林循环的工作原理进行结构还原，整体采用立式气缸搭配轮式传动的布局形式。建模阶段首先完成核心动力腔体的构建，上部圆柱形热腔与下部层叠式散热冷腔的衔接结构做了精准还原，层叠散热片的排布间距、厚度参数均按照小型斯特林装置的常规设计比例设定，保证冷热腔的温差传导逻辑符合实际运行要求。传动部分采用双辐条轮结构，对轮体的辐条镂空造型、轮缘厚度、中心轴孔的配合公差做了精细化建模，连接冷热腔动力输出端与轮轴的连杆结构，还原了曲柄传动的运动逻辑，连杆与轴座的铰接位置预留了合理的装配间隙，可直观展示动力从气缸活塞传递到轮体的完整路径。模型整体赋予哑光金属材质，渲染阶段采用均匀的漫反射光照，清晰呈现各部件的结构轮廓与装配关系，没有添加冗余的装饰性材质，重点突出机械结构本身的设计逻辑。设计思路上，将传统斯特林发动机的固定式底座替换为轮式行走结构，既保留了斯特林发动机依靠空气热胀冷缩实现动力输出的核心特性，又通过轮组结构拓展了装置的动态展示效果，各部件的分层建模逻辑清晰，热腔、冷腔、传动连杆、轮组、支撑框架均可单独拆分查看，能够直观呈现外燃式热空气动力装置的完整工作结构，适合用于斯特林动力原理的教学演示与结构参考，建模过程中对各部件的衔接位置做了干涉检查，确保虚拟装配状态下不存在结构冲突，还原了小型可移动斯特林动力装置的典型结构特征。
