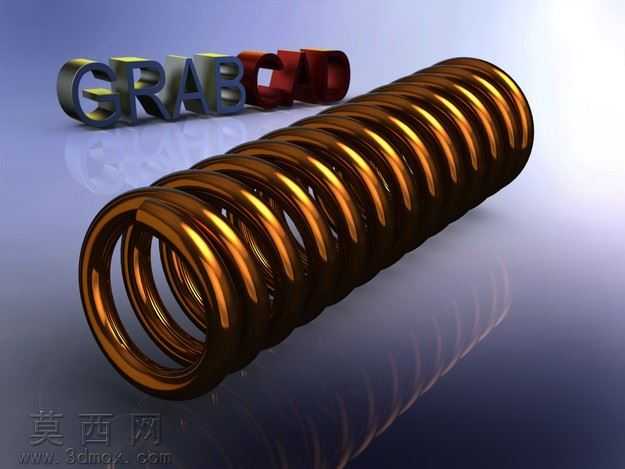

标准圆柱螺旋压缩弹簧三维结构设计

本作品为标准圆柱螺旋压缩弹簧的三维参数化设计成果，建模过程严格遵循机械设计手册中圆柱螺旋压缩弹簧的尺寸规范，首先通过螺旋线扫描路径的参数设定，精准匹配弹簧的有效圈数、支撑圈数、自由高度、节距等核心参数，确保模型几何尺寸完全符合常规工业使用的压缩弹簧公差要求。建模时先绘制弹簧丝直径的圆形截面轮廓，沿预设的变距螺旋线路径完成扫描特征生成，针对两端的支撑圈部分单独做并圈磨平处理，还原真实压缩弹簧两端贴合安装面的结构特征，避免出现建模时支撑圈与有效圈衔接生硬的问题。模型结构完整还原了压缩弹簧的受力形变基础结构，螺旋升角的取值符合常规压缩弹簧的设计区间，弹簧中径、内径、外径的尺寸比例协调，可直接用于装配场景的干涉检查与运动仿真。材质设定上选用常规弹簧钢的金属质感参数，调整表面粗糙度与金属反光度，还原弹簧经过热处理后的表面哑光金属质感，无过度夸张的渲染效果，保证模型视觉效果贴近工业实物。设计过程中充分考虑压缩弹簧的实际使用场景，模型的端面平整度、圈间间隙均按照实际生产工艺要求设定，既保证三维模型的几何准确性，也兼顾后续导出工程图、做有限元受力分析的使用需求，模型的几何拓扑结构规整，无碎面、破面、重叠面等建模问题，可适配多数三维设计软件的导入编辑需求，能够直接应用在机械装配、产品结构设计、工装夹具设计等场景中，为需要使用压缩弹簧的设计项目提供准确的三维参考模型，减少重复建模的工作量，同时模型的参数化结构支持后续根据实际使用需求调整弹簧丝直径、中径、圈数、自由高度等参数，快速生成不同规格的压缩弹簧模型，适配多样化的设计使用需求。
