参数化蜗杆蜗轮减速传动机构模型

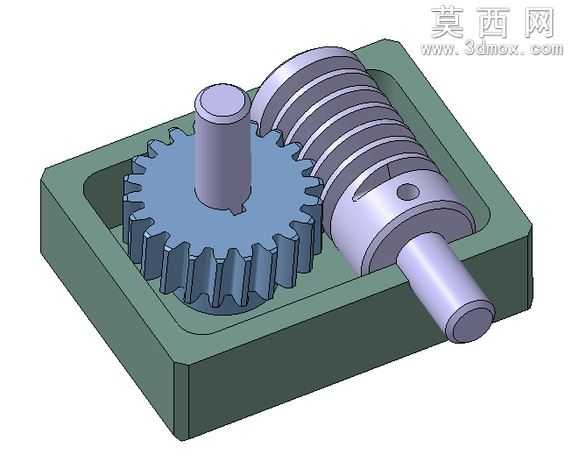

本作品为参数化设计的蜗杆蜗轮减速传动机构三维模型，整体采用模块化建模思路完成搭建，核心包含蜗杆、蜗轮、安装箱体、支撑轴系四个核心组成部分。建模过程中首先基于1.5x20的传动参数完成核心啮合副的参数化构建，通过参数驱动的方式定义蜗杆的导程、模数、头数，以及蜗轮的齿数、齿形轮廓、变位系数，确保二者啮合时的齿面接触精度符合传动设计要求，可通过修改核心参数快速生成不同传动比的蜗杆蜗轮适配结构。模型渲染阶段采用差异化材质区分不同部件：安装箱体使用深绿色哑光工程塑料材质，模拟实际减速箱的铸塑壳体质感，表面做细微的磨砂纹理处理，还原真实壳体的表面触感；蜗杆与蜗轮部件采用蓝紫色金属材质，添加轻微的金属反光与边缘倒角高光，突出机加工金属零件的精密质感；支撑轴部分采用浅紫色金属材质，与传动部件做视觉区分，清晰展现轴系与传动件的装配关系。结构设计上，箱体采用一体式凹槽型腔结构，型腔轮廓完全适配蜗杆与蜗轮的安装空间，侧壁预留轴系穿装孔位，确保蜗杆轴与蜗轮轴的安装定位精度；蜗杆采用单头圆柱蜗杆结构，轴端设计定位轴肩与安装孔位，可适配后续的动力输入连接；蜗轮采用直齿圆柱蜗轮结构，中心设计D型轴孔与上部输出轴做周向固定，避免传动过程中出现轴与轮的相对转动。设计过程中重点校验了蜗杆与蜗轮的中心距、啮合侧隙、齿面重合度等核心传动参数，确保模型可直接用于传动原理演示、结构教学参考，也可作为小型减速装置的设计原型进行二次修改，参数化的建模逻辑让模型具备较高的可复用性，可根据不同的减速比需求、安装空间要求快速调整参数生成适配结构，无需从零开始重新建模。
