汽轮机涡轮转子高精度三维建模作品

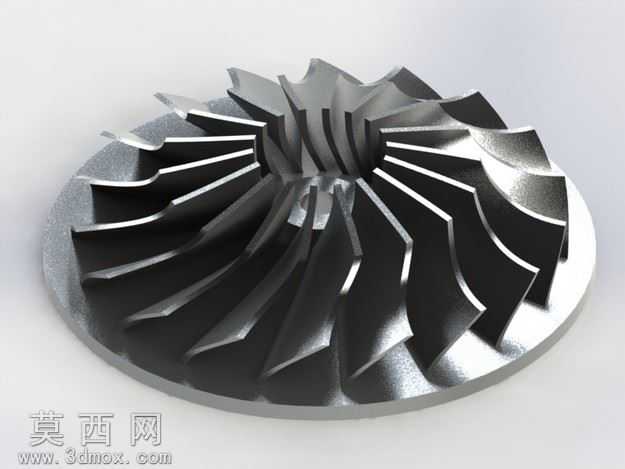

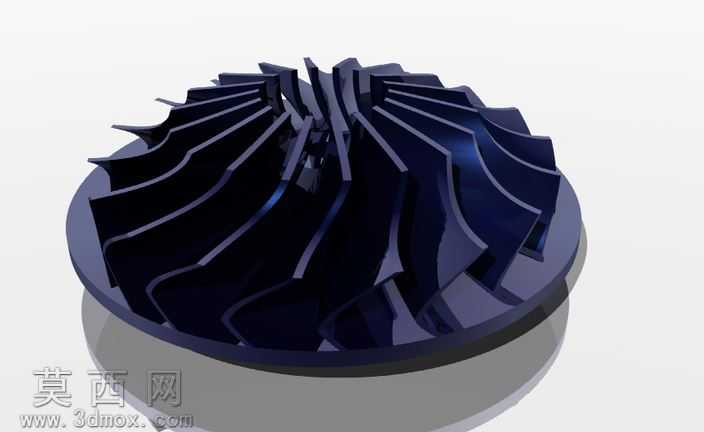

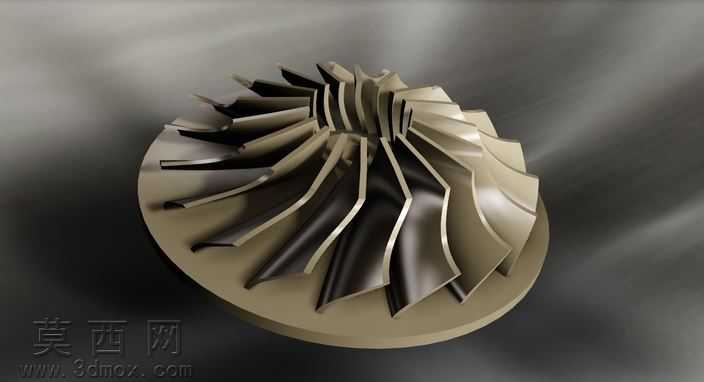

本作品为汽轮机涡轮转子的高精度三维建模成果，建模过程围绕动力机械核心部件的真实结构特征展开，首先梳理涡轮转子的整体构造逻辑：以中心轮毂为基体，沿圆周方向均匀排布多组扭曲叶片，叶片从轮毂根部向外缘平滑延伸，型线采用符合流体力学要求的变截面扭曲设计，保证气流做功过程中的顺畅过渡。建模阶段优先搭建整体参数化框架，将轮毂直径、叶片数量、叶片安装角、叶顶间隙等核心参数设置为可调整变量，方便后续根据不同工况需求修改模型尺寸。叶片建模是整个作品的核心难点，先通过多截面曲面命令绘制不同叶高位置的截面轮廓，再通过曲面桥接、曲率连续匹配完成叶片型面的构建，确保叶片吸力面与压力面的曲面过渡无折角、曲率变化均匀，还原真实涡轮叶片的气动外形特征。轮毂部分采用回转体建模方式，与叶片根部做完全贴合的布尔合并处理，消除拼接缝隙，保证模型整体的结构完整性。材质与渲染阶段，为模型赋予金属材质效果，模拟高温合金锻造后的金属质感，调整材质的反射率、粗糙度参数，还原机械加工后叶片表面的细微金属光泽，同时添加柔和的环境光影，突出叶片扭曲结构的立体感与层次感，让模型的结构细节清晰呈现。结构设计上还原了涡轮转子的装配基准特征，中心预留轴孔安装位，叶片与轮毂的连接部位做圆角过渡处理，符合真实部件的应力分散设计要求，避免应力集中问题。整个建模过程严格遵循动力机械部件的设计规范，每一处结构特征都对应真实涡轮转子的功能需求，既保证了模型的外观还原度，也兼顾了结构合理性，可用于汽轮机结构教学、动力部件演示、流体仿真前处理等多种场景，模型曲面质量高，无破面、无重叠面，可直接导入各类三维软件进行后续编辑或仿真计算。
