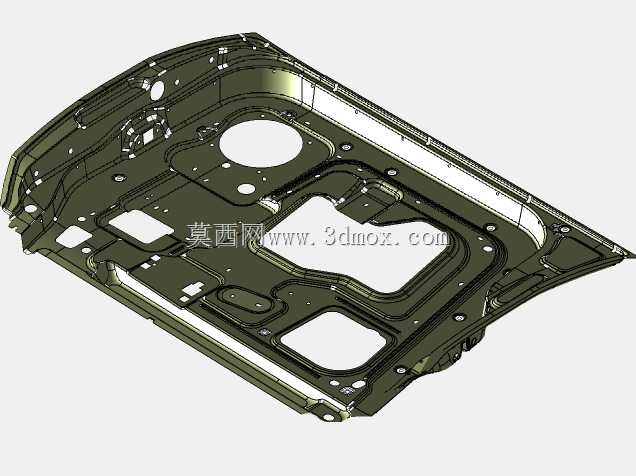

汽车车门内板钣金结构设计

该构件为乘用车车门系统的核心内板钣金承载件，是车门总成装配的基础骨架结构，在整车车身制造领域属于关键的冲压焊装零部件，主要应用于量产乘用车型的前后车门装配环节，承担车门内部所有功能件的安装承载与结构受力传递作用。在实际装车场景中，该钣金件作为车门的内部支撑基体，外侧需要匹配焊接车门外板形成完整的车门腔体结构，内侧需要预留充足的装配空间来容纳玻璃升降器、门锁机构、车门线束、防水膜、内饰板以及音响扬声器等附属部件，同时还要在车辆发生侧面碰撞时承担部分冲击力的传导与分散作用，配合车门内部的防撞梁结构共同保障驾乘人员的侧面安全空间。从功能特性来看，该钣金件采用不等厚的高强度冷轧钢板冲压成型，整体轮廓完全匹配车门的曲面造型边界，板件上分布的各类大小开孔分别对应玻璃升降行程避让、门锁机构安装定位、线束走线穿孔、扬声器安装位、卡扣固定孔等功能需求，不同区域的翻边、加强筋结构经过针对性的结构优化，在尽可能降低板件整体重量的前提下，保证了各个安装点位的结构刚度，避免车辆行驶过程中出现钣金共振异响，同时也能保证车门开关过程中的结构稳定性，长期使用不会出现形变松旷的问题。在设计思路层面，该构件的开发完全遵循车身正向开发的流程逻辑，首先基于整车外造型的A面数据反推内板的基础轮廓，严格保证与外板之间的焊接边宽度均匀一致，满足焊装工艺的涂胶与点焊操作空间要求；其次根据各个附件的安装位置需求，在对应点位设计凸台、安装孔与局部加强结构，确保每个安装点的刚度能够承受对应附件的工作载荷，比如玻璃升降器的安装区域额外设计了交叉式的加强筋结构，抵消玻璃升降过程中产生的往复作用力；同时所有开孔的边缘都设计了翻边结构，既提升了孔位的局部刚度，也能避免锐边割伤装配工人或者损坏线束护套，板件上的减重孔位置经过拓扑优化，在不影响整体结构强度的前提下尽可能去除冗余材料，实现车身轻量化的设计目标。从安装边界来看，该钣金件的周圈焊接边公差控制在±0.2mm范围内，能够保证与外板焊接后的整体形面精度，与车门铰链安装的位置设计了双层板叠焊的加强结构，保证车门长期开关过程中铰链位置不会出现形变位移，与车身侧围配合的密封面平整度公差控制在0.1mm以内，能够保证车门密封条的压缩量均匀，实现良好的防水隔音效果，各个附件的安装孔位都采用了统一的定位基准体系，能够在焊装完成后通过工装夹具实现所有附件的精准装配，减少总装环节的调整工作量。
