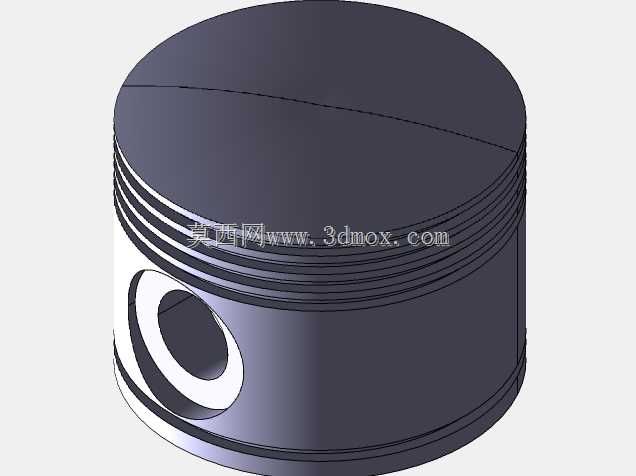

内燃机用活塞结构三维设计

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命。这款活塞的三维结构完全围绕内燃机实际工况展开设计，首先从功能实现逻辑来看，活塞顶部直接与高温高压燃气接触，工作过程中需要承受周期性变化的燃气爆发压力，同时将燃烧产生的推力通过活塞销传递给连杆，最终带动曲轴完成旋转运动输出扭矩。设计时首先明确了活塞的安装边界：活塞整体为圆柱形结构，外圆面加工有多道环槽，用于安装气环与油环，气环的核心作用是密封燃烧室，防止高温燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与机油损耗。环槽的宽度、深度以及相邻环槽的间距都经过匹配计算，

　　既要保证活塞环安装后有足够的弹性贴合气缸壁，也要预留热膨胀余量，避免工作温度升高后活塞环卡滞在环槽内造成密封失效。活塞侧面的销孔是核心安装定位结构，销孔的轴线与活塞轴线垂直相交，用于穿装活塞销实现活塞与连杆小头的连接，销孔内部设计有对应的卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止工作过程中活塞销脱出刮伤气缸壁。销孔的直径公差、表面粗糙度以及与活塞轴线的位置度都有严格要求，因为工作过程中活塞销需要在销孔内完成小幅摆动，适配连杆随曲轴转动时的角度变化，若位置度偏差过大，会造成活塞销偏磨，甚至出现连杆运动卡滞引发拉缸故障。从外形尺寸的匹配逻辑来看，活塞的外径与对应气缸的内径采用间隙配合，配合间隙经过精准核算：

　　间隙过小会导致活塞受热膨胀后在气缸内卡滞，间隙过大则会造成活塞敲缸、密封性能下降、燃气窜漏等问题。活塞顶部的型面根据燃烧室的匹配需求设计为平顶结构，这种结构的优势是加工工艺简单、受热面积相对均匀，能够适配多数排量的汽油机与小功率柴油机的燃烧室设计，顶部边缘做了微小的倒角处理，避免活塞运行到上止点时与气缸盖或气门发生运动干涉。活塞裙部的设计重点考虑导向与侧向力承受，工作过程中活塞在往复运动的同时，会受到连杆摆动带来的侧向推力，裙部作为活塞与气缸壁直接接触的导向部分，其型面并非正圆形，而是设计为微椭圆结构，长轴垂直于活塞销孔轴线方向，以此抵消活塞工作时因销孔方向金属堆积更多、热膨胀量更大带来的变形，保证热态下活塞裙部与气缸壁的接触均匀，避免局部压力过大造成拉缸。在实际应用场景中，这类活塞可适配通用小型汽油机、摩托车发动机、小型农用机械动力单元等多种设备，设计过程中充分考虑了不同工况下的受力与热负荷特性：活塞头部的壁厚从顶部向下逐渐减薄，既保证顶部有足够的强度承受燃气爆发压力，也能合理控制活塞整体重量，降低往复运动的惯性力，减少曲轴连杆机构的冲击载荷。环槽区域的壁厚做了加强处理，因为活塞环在工作过程中会对环槽侧面产生频繁的冲击，若壁厚不足容易出现环槽磨损变形，导致活塞环密封失效。销孔周围的金属做了加厚过渡处理，采用圆弧过渡结构避免应力集中，因为燃气压力与往复惯性力的合力最终都要通过销孔传递给活塞销，这个区域是活塞的高应力区，若存在应力集中点，

　　长期交变载荷作用下容易出现疲劳裂纹，最终导致活塞销座开裂失效。整个三维建模过程严格遵循机械设计的公差配合原则，所有特征的尺寸链都经过闭环校验，比如活塞总长度需要满足曲轴运动行程的边界要求，保证活塞运行到上止点和下止点时，都不会与气缸盖、曲轴平衡块发生碰撞；环槽的位置需要对应气缸套的有效工作行程范围，保证活塞环在整个运动过程中都不会脱离气缸壁的密封区域；销孔的中心高度需要匹配连杆的长度与曲轴的偏心距，保证压缩比符合设计要求，避免出现压缩比过高引发爆震，或是压缩比过低导致动力输出不足的问题。从结构细节来看，活塞外圆面的环槽数量根据密封需求设置，上部的气环槽数量多于下部的油环槽，油环槽位置设计有对应的回油孔，能够将油环刮下的多余润滑油通过回油孔导流回曲轴箱，避免机油在环槽区域堆积。活塞内部采用薄壁中空结构，在保证结构强度的前提下尽可能降低整体质量，减少往复运动惯性力对曲轴轴承的冲击，同时内部的空腔也能为曲轴箱内的机油飞溅提供空间，帮助活塞内部散热，降低活塞整体的工作温度，减少热变形量。
