汽车用通风式盘式制动盘结构设计

　　在乘用车与轻型商用车的轮端制动系统中，盘式制动器的核心旋转部件——制动盘，是决定制动效能、热稳定性与行驶安全性的关键零件。不同于鼓式制动器的封闭摩擦结构，盘式制动的摩擦副完全暴露在气流中，连续制动工况下的散热效率优势明显，能大幅降低热衰退出现的概率，目前已成为乘用车辆前轮制动的标准配置，部分高性能车型甚至会采用前后全盘式的制动布局。

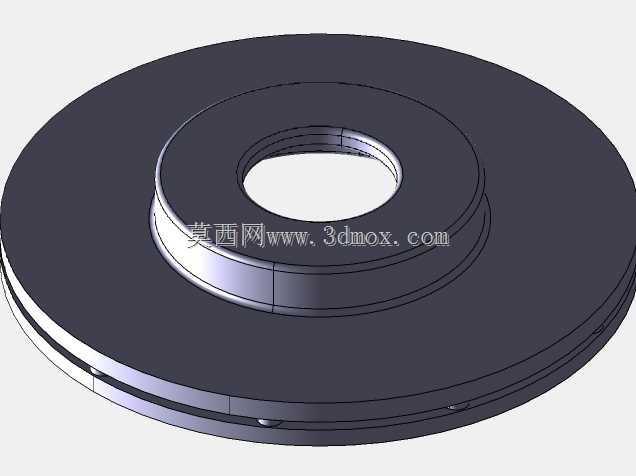

　　从实际装车的功能逻辑来看，制动盘通过中心安装孔与轮毂轴承单元配合，随车轮同步旋转，当驾驶员踩下制动踏板时，制动卡钳两侧的摩擦片从轴向夹紧制动盘的两个摩擦工作面，通过摩擦力矩将车轮的转动动能转化为热能耗散，从而实现车辆的减速或驻车。本次建模的制动盘采用典型的双层通风式结构，两层摩擦环之间布置有径向分布的散热筋，车辆行驶时车轮转动带动气流从盘体中心沿散热筋向四周流动，形成主动风冷效应，相比实心制动盘，连续下坡或频繁制动场景下的盘面温度可降低20%-30%，有效避免摩擦片因高温出现摩擦系数骤降的问题。

　　设计过程中首先需要明确轮端的安装边界：中心定位孔的尺寸需要与轮毂轴头的定位直径严格匹配，保证制动盘与车轮的同轴度，避免制动时出现方向盘抖动的问题；安装孔的分布圆直径、孔位数量与孔径需要和轮毂的安装螺栓完全对应，保证装配时螺栓能顺利穿入，且盘体安装后端面跳动量控制在0.05mm以内，减少制动踏板的异常振动。摩擦工作面的外径尺寸需要匹配对应车型的轮辋尺寸，通常16寸轮辋适配的制动盘外径在280mm-300mm区间，过大的盘体会与轮辋内壁发生运动干涉，过小则会导致有效摩擦半径不足，制动力矩达不到设计要求。

　　从结构细节来看，制动盘的摩擦工作面需要预留合理的磨损余量，全新盘体的单侧面厚度通常比磨损极限厚3-4mm，当摩擦面磨损到极限刻度时必须及时更换，避免盘体强度不足出现制动失效的风险。两层摩擦环之间的散热筋采用直筋径向排布的形式，相比曲线筋结构，直筋的加工工艺更简单，铸造时的成品率更高，同时能满足绝大多数民用车型的散热需求；盘体与中心安装台之间设计有过渡圆角，避免应力集中导致盘体在剧烈制动时出现开裂，中心安装台的厚度需要匹配轮毂轴承的安装高度，保证制动盘安装后与卡钳的相对位置准确，摩擦片的有效接触面积能覆盖整个摩擦环宽度，避免出现偏磨。

　　建模过程中需要重点关注几个装配公差的匹配：制动盘与轮毂配合的端面需要保证足够的平面度，否则装配后会出现盘体偏摆；摩擦工作面的表面粗糙度需要控制在Ra1.6-Ra3.2之间，既保证摩擦片与盘面的贴合效果，又能避免过度磨损缩短摩擦片的使用寿命；散热筋的厚度需要兼顾散热效率与结构强度，过薄的筋条在铸造时容易出现浇不足的缺陷，过厚则会增加盘体整体重量，提升轮端的簧下质量，影响车辆的操控响应性。

　　在实际的整车测试环节，制动盘需要通过连续制动热衰退测试、高速制动抖动测试、涉水制动恢复测试等多项验证，这就要求在三维建模阶段就对盘体的热变形量进行初步校核，保证盘面在高温工况下的变形量在允许范围内，避免出现制动时的异常抖动。同时盘体的材质通常选用灰铸铁，这种材料的耐磨性好、热稳定性强，且成本适中，建模时不需要额外做材质的轻量化镂空处理，避免破坏盘体的结构刚性，毕竟制动部件的可靠性永远是设计的第一优先级。
