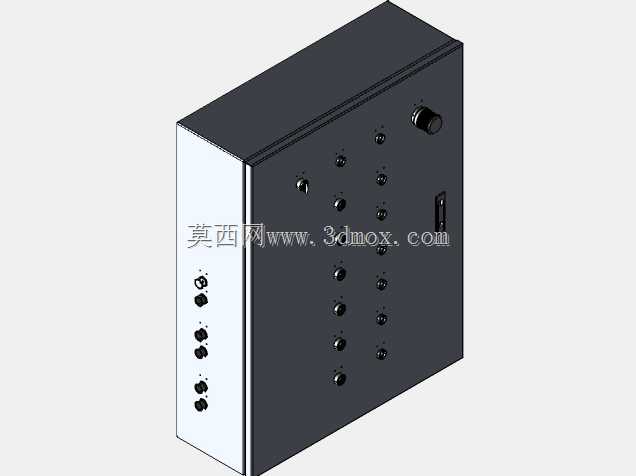

集成式气动电控一体控制箱体

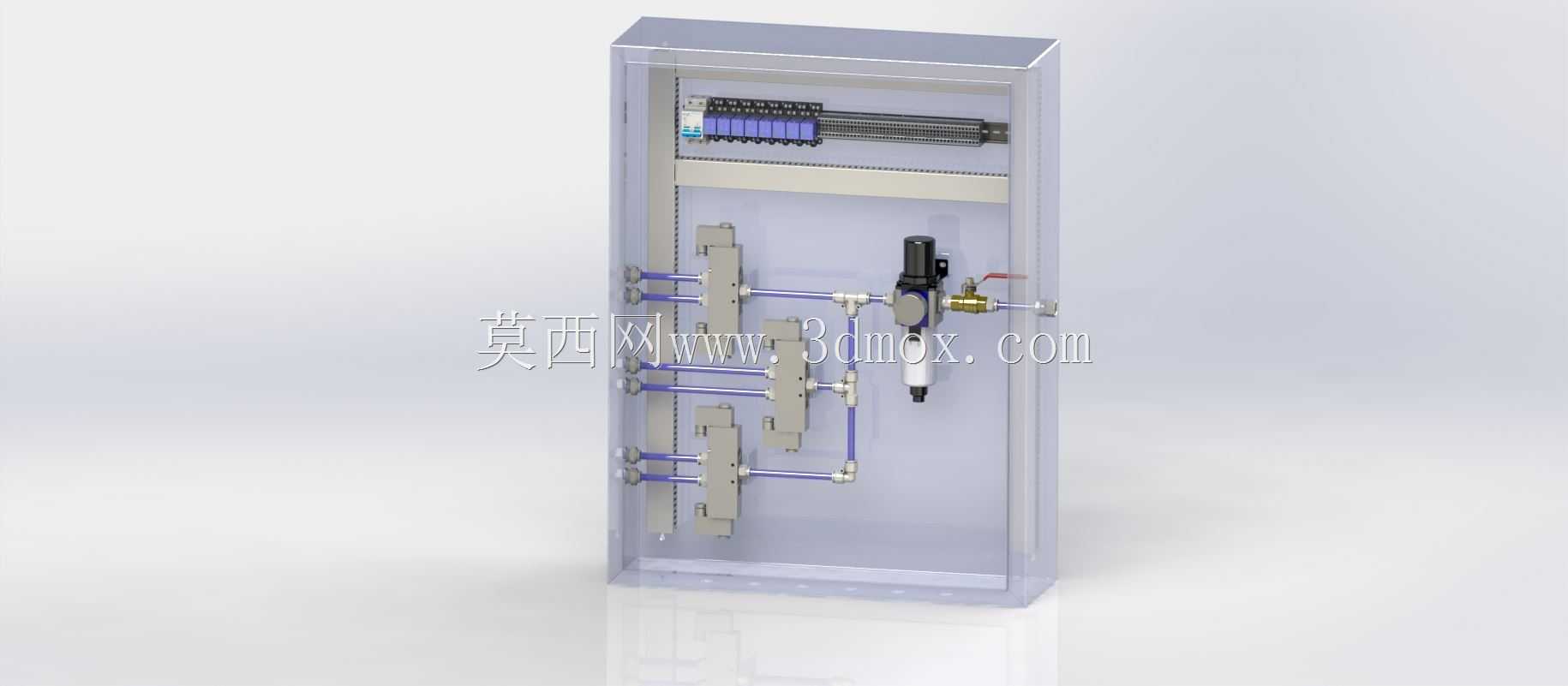

该款集成电控与气动阀组的控制箱体，广泛应用于自动化生产线气动执行端管控、车间工位气路集中供给、小型设备气动系统集成等场景，可独立完成多路气动执行元件的动作逻辑控制，同时整合电控信号转接、气路压力调节、气源过滤处理等功能，替代传统分散布置的气路元件与电控转接模块，大幅缩减现场安装布线布管的工作量，提升气动系统的整洁度与运行可靠性。箱体采用壁挂式安装结构设计，整体为封闭式金属柜体，柜门配备专用锁具实现防护闭锁，可适配车间多尘、存在少量飞溅物的常规工业环境，柜体内部预留充足的走线与布管空间，安装板采用标准化模数孔位设计，可根据实际使用需求灵活调整阀组、过滤元件、接线端子的安装位置，适配不同路数的气动控制需求。设计阶段充分考虑现场操作与维护的便利性，柜门内侧预留按钮、指示灯的安装位，可将常用的启停控制、状态指示元件直接布置在柜门面板，无需额外增设操作按钮盒；柜体内部的气路布局采用横平竖直的排布逻辑，气源入口设置在柜体侧下方，经过滤减压阀处理后接入阀组进气端，阀组输出气路沿安装板横向排布后引出至柜体外侧的执行元件，每路气路预留足够的弯折余量，避免管路长期受力出现开裂漏气问题；电控部分的接线端子排布置在柜体上部区域，与下部气路元件形成物理分隔，避免管路漏气凝露影响电气元件的绝缘性能。安装边界方面，柜体整体深度控制在合理范围，壁挂安装时不会过度占用车间通道空间，柜体上下及侧面预留标准的穿线孔与气管过孔，安装时可根据现场布线方向选择对应开孔，无需现场二次加工开孔；柜体门板开合角度可达110度以上，完全打开后可无遮挡接触内部所有元件，方便日常维护时更换阀件、清理过滤器滤芯、紧固接线端子。功能层面，该控制箱可实现气源压力实时调节、气源杂质与冷凝水过滤、多路气动执行元件的独立换向控制、电控信号的集中转接分配，同时可根据需求扩展压力检测、位置反馈等附加功能，适配从简单的气缸动作控制到复杂的气动逻辑回路搭建的各类需求，在轻工制造、汽配加工、电子组装等行业的小型自动化设备、工位气路改造场景中具备极强的适配性。
