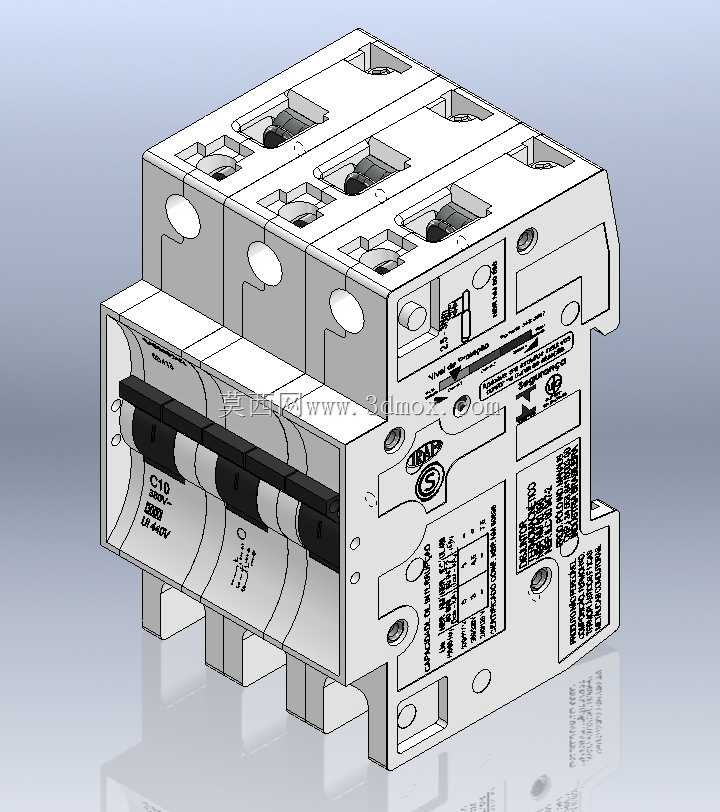

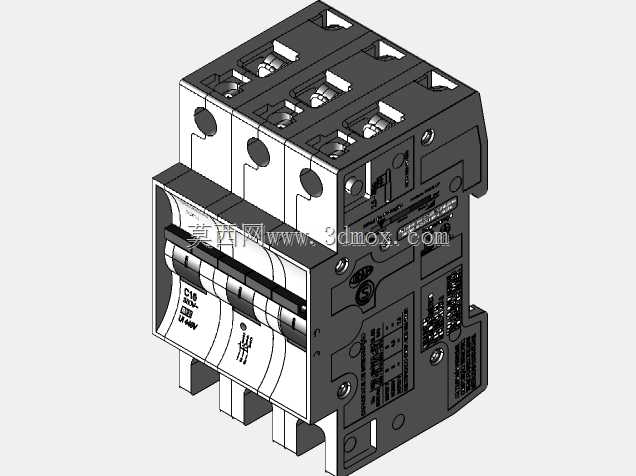

三极塑壳断路器三维结构设计

这款三极塑壳断路器主要应用于低压配电系统的终端配电支路，常见于工业厂房配电柜、楼宇配电间、设备控制柜等场景，承担着配电线路与用电设备的过载、短路保护职能，同时可作为线路的不频繁通断操作开关使用，是低压配电网络中保障用电安全的核心保护元件。在实际配电场景中，它可同时对三相交流线路进行分断与保护，当线路出现过载电流时，内部的热脱扣机构会通过双金属片受热形变触发脱扣动作，缓慢切断故障回路，避免线路长期过载发热引发绝缘老化甚至火灾；当线路出现短路大电流时，电磁脱扣机构会瞬间吸合触发脱扣，在毫秒级时间内切断故障电流，防止短路电流冲击损坏后端的用电设备与线路。

从设计思路来看，这款断路器采用模块化三极并列结构，三个极的分断单元独立封装在绝缘外壳内，既保证了相间的绝缘隔离性能，也让整体结构紧凑规整，适配标准导轨安装的尺寸要求。外壳采用高强度阻燃绝缘工程塑料，具备优秀的耐电弧、耐冲击、阻燃性能，能够承受分断故障电流时产生的电弧冲击与高温，避免外壳击穿引发相间短路或对外漏电。操作手柄采用外露式拨杆设计，带有明确的分合位置标识，操作时的力矩反馈清晰，操作人员可直观判断断路器的工作状态，手柄与内部操作机构之间采用联锁结构，避免出现假分合的安全隐患。

在安装边界与外形尺寸上，这款断路器完全适配标准35mmDIN导轨安装，背部的卡扣结构可快速卡装在导轨上，无需额外打孔固定，安装与拆卸维护都十分便捷。进出线端采用螺钉压接式接线端子，端子的压线空间适配常规配电导线的线径范围，接线时可牢固压紧导线，避免长期运行后出现接线松动发热的问题。整体外形的宽度、高度与深度都符合低压终端电器的通用安装尺寸规范，可与同规格的隔离开关、漏电附件、浪涌保护器等配电元件并排安装在标准配电箱内，不会出现尺寸干涉问题。内部的灭弧室采用多栅片灭弧结构，分断故障电流时产生的电弧会被栅片分割成多段短电弧，快速冷却熄灭，有效提升断路器的分断能力，避免电弧溢出引发安全事故。整体结构的零部件配合精度经过优化，操作机构的传动路径简洁，脱扣动作的响应速度快，机械寿命与电寿命都能满足常规配电场景的长期使用要求。
