自行车传动用单排金属滚子链节结构

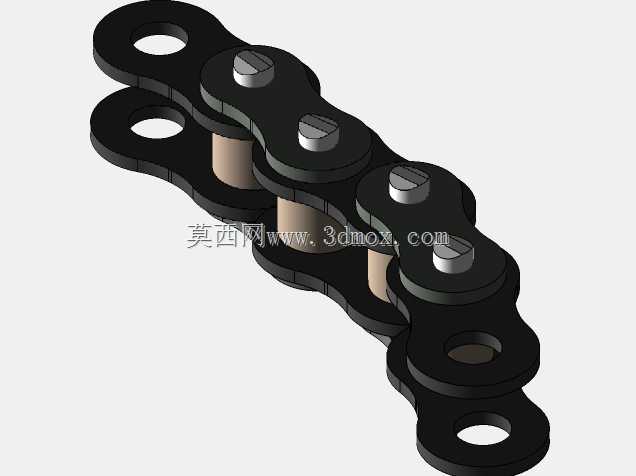

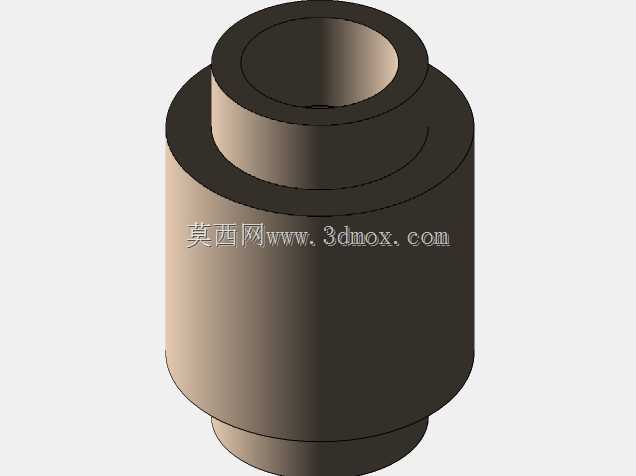

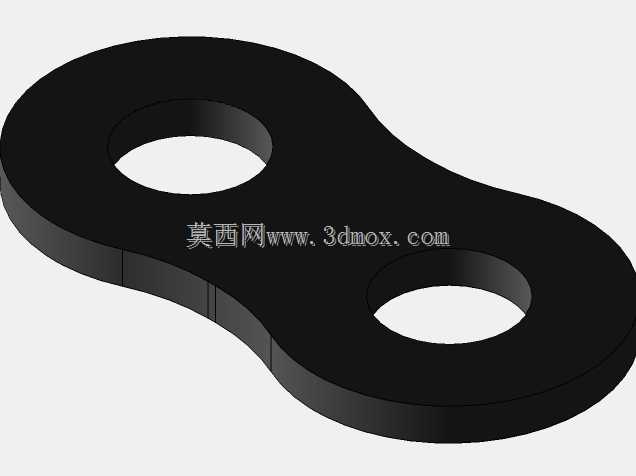

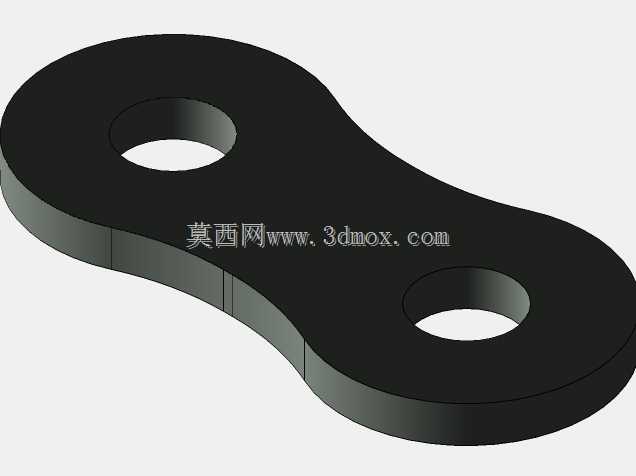

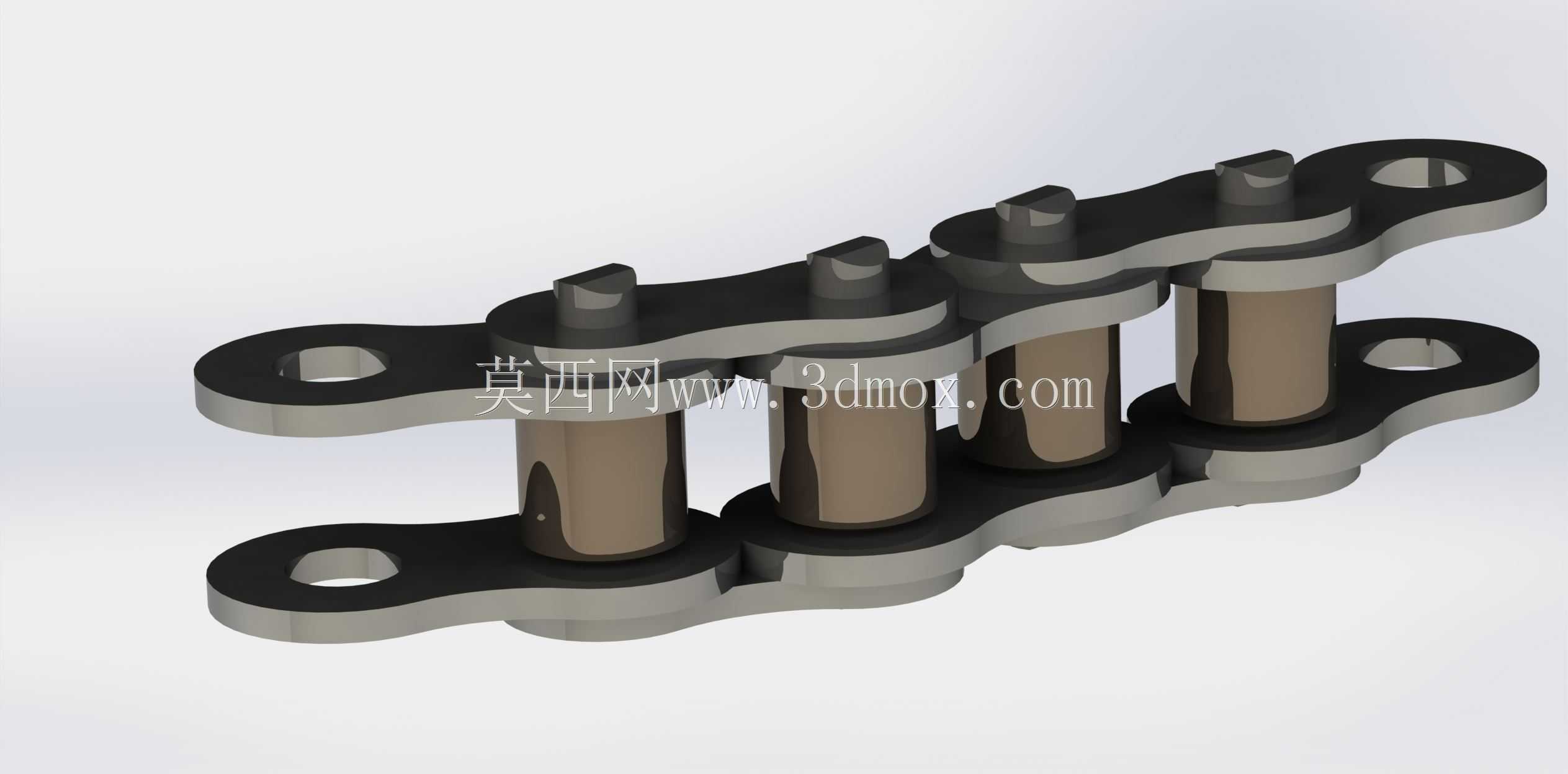

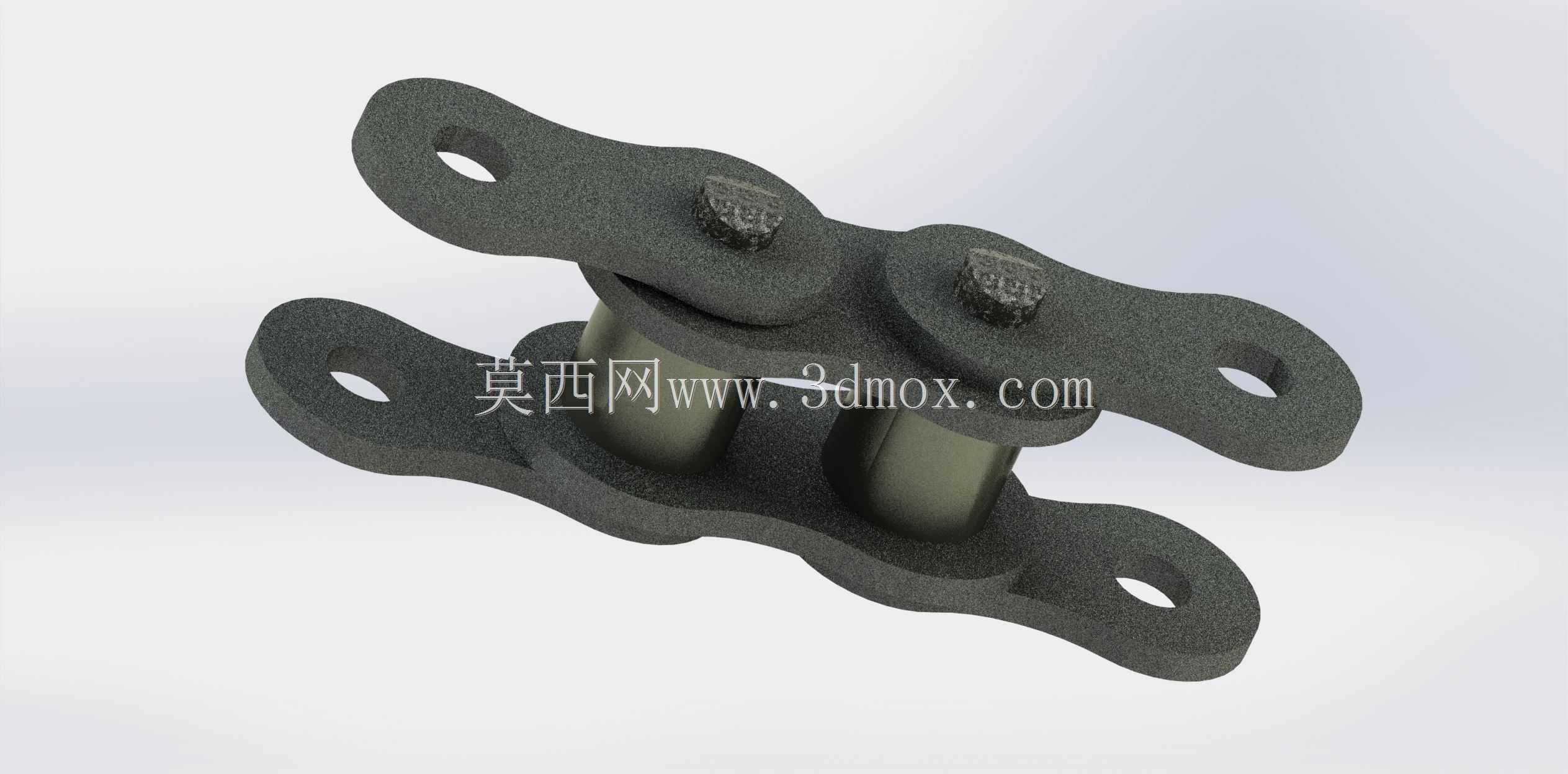

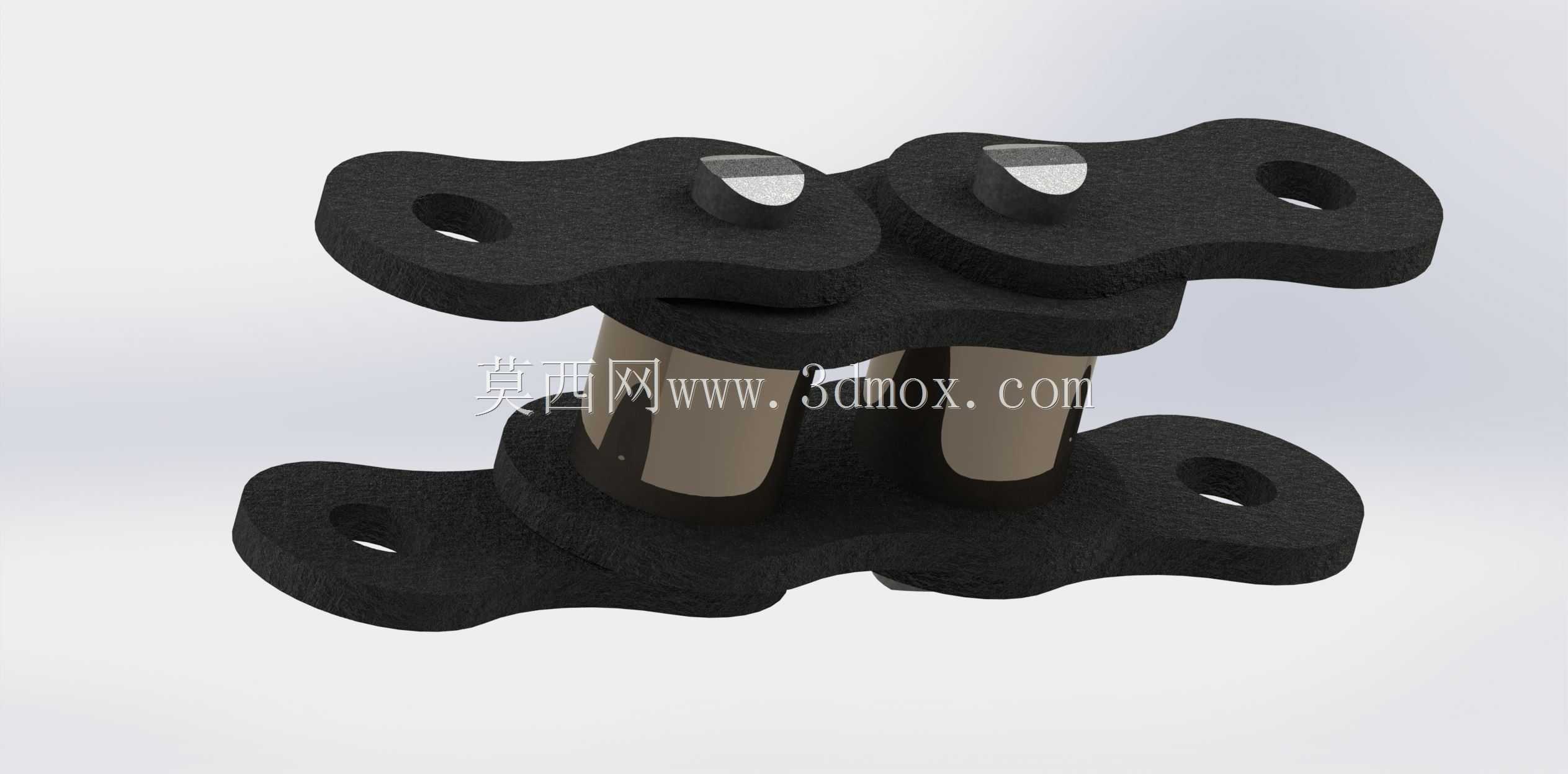

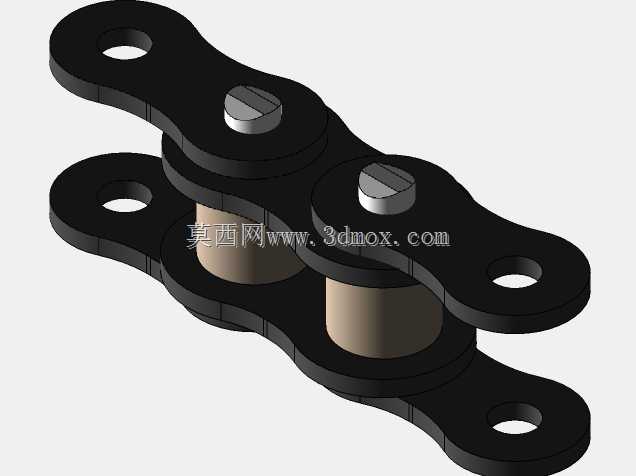

这款单排滚子链节是自行车传动系统的核心组成单元，日常骑行场景中，整根链条由若干组该链节依次铰接串联而成，承担着将脚踏端的动力传递至后轮飞轮的核心作用，是人力代步自行车、轻型电动助力自行车传动回路中不可或缺的挠性传动部件。在实际使用场景中，这类链节不仅适配常规城市通勤自行车，也可用于山地车、折叠车等不同品类的两轮代步车辆，通过与前牙盘、后飞轮的轮齿精准啮合，实现稳定的动力传输，可承受骑行过程中反复的拉伸、冲击载荷，适配日常铺装路面骑行、轻度非铺装路面越野等不同使用工况。从功能特性来看，该链节采用经典的滚子链结构设计，由外链板、内链板、销轴、套筒、滚子五个核心零件装配组成，其中滚子可在与链轮啮合时产生滚动摩擦，大幅降低啮合过程中的磨损与传动阻力，同时缓冲链轮齿面带来的冲击；内外链板采用冲压成型的8字形结构，在保证链节整体抗拉强度的前提下，尽可能降低自身重量，兼顾结构强度与轻量化需求；销轴与套筒之间采用间隙配合，保证相邻链节可灵活转动，满足链条绕经链轮时的弯折需求。在设计思路上，该链节以1/32英寸为精度基准完成各零件的尺寸匹配，单组链节作为完整的装配单元，在实际装配整链时可通过阵列复制的方式快速拼接出符合不同传动轴距需求的链条长度，设计时充分考虑了链节铰接处的转动间隙，既保证相邻链节转动灵活无卡滞，又控制了铰接处的间隙量，避免链条使用过程中因间隙过大产生跳齿、脱落问题。从安装边界与尺寸适配来看，单组链节的铰接孔中心距符合常规自行车链条的节距标准，外链板外侧间距、内链板内侧间距均匹配常规自行车链轮的齿厚尺寸，滚子外径适配链轮齿沟的圆弧轮廓，安装时仅需通过专用链条工具将销轴压入对应铰接位即可完成链节的拼接，无需额外定制加工配件，可直接替换同规格的损坏链节，降低日常维护的配件成本。
