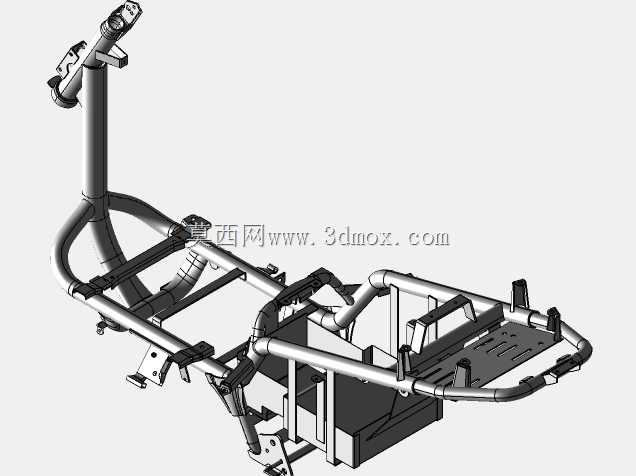

两轮电动自行车管式承载底盘结构设计

该底盘结构是两轮电动自行车的核心承载基体，主要应用于民用短途代步电动两轮车、轻型两轮电动代步工具的整车装配场景，作为整车所有功能部件的安装载体，承担着承载驾乘人员重量、搭载动力电池与电控组件、固定行走转向与制动系统、传递路面载荷的核心作用，是两轮电动自行车实现稳定行走、可靠承载的核心结构部件。在实际使用场景中，该底盘需要适配城市铺装路面、乡村非硬化路面等多种通行路况，既要满足日常单人通勤的承载需求，也可适配加装储物组件、后座载人的拓展使用需求，结构强度需覆盖日常通勤过程中的颠簸冲击、转向侧倾载荷、紧急制动惯性力等多种受力工况。从功能特性来看，该底盘采用圆管弯折焊接的主体框架结构，前部预留转向立管安装位，可直接适配标准电动自行车转向柱与前叉组件，实现前轮转向功能；中部框架预留了动力电池舱的安装空间，可容纳铅酸或锂电池组的固定安装，同时预留了控制器、线束的走线固定位，避免线路外露磨损；后部框架预留了后平叉铰接位、后轮驱动电机安装位以及减震器连接座，可直接匹配后轮驱动总成与后减震系统；框架上分布的多个冲压安装支架，分别用于固定脚踏组件、座椅支撑、车身覆盖件、挡泥板等附属部件，所有安装位的位置精度均匹配通用两轮电动自行车的部件安装标准，可实现各组件的快速适配装配。在设计思路上，该底盘优先兼顾结构强度与轻量化需求，主体采用不同管径的高强度钢管弯折成型，通过合理的管材排布形成桁架式受力结构，在转向受力区、电池承载区、后轮动力区等核心受力部位采用加强筋板与加厚管材提升局部强度，非主要受力区域通过优化管材走向减少冗余材料，在保证整体抗扭、抗弯强度满足使用要求的前提下，尽可能降低底盘自身重量，提升整车的续航表现。在外形尺寸与安装边界设计上，该底盘的整体轴距、轮距安装位均符合两轮电动自行车的通用尺寸规范，前部转向立管的角度经过优化，匹配常规两轮车的转向拖距，保证骑行过程中的转向稳定性与直行循迹性；中部电池舱的安装边界适配主流规格的电动自行车电池尺寸，无需额外修改即可完成电池组的固定；后部的安装位尺寸匹配通用规格的后平叉、轮毂电机与碟刹组件，各安装孔位的同轴度、位置度公差均满足机械装配要求，可有效降低整车装配的调试难度，减少部件适配过程中的修改成本。该管式底盘结构相比传统冲压焊接底盘，具备更好的抗冲击韧性，在受到路面颠簸冲击时可通过管材的微小形变吸收部分震动能量，提升骑行过程的舒适性，同时焊接工艺成熟，生产制造成本较低，适合中小批量的整车生产装配使用。
