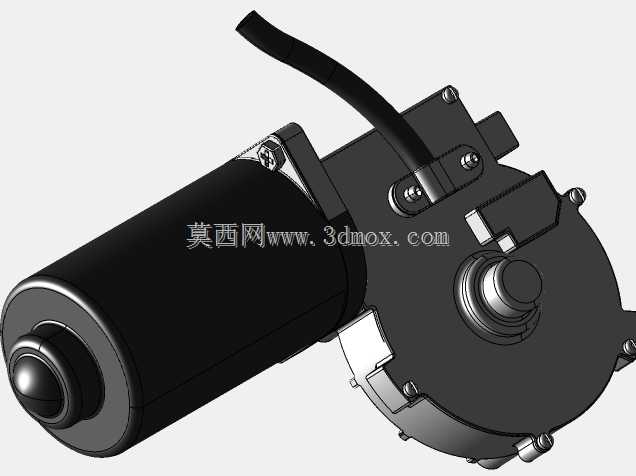

客车配套12V直流雨刮驱动电机结构

这款12V直流雨刮驱动电机，主要面向大中型客车的前风挡雨刮系统配套场景，是车辆雨刮执行机构的核心动力输出部件，负责为雨刮臂的往复摆动提供稳定可控的动力输出，适配客车大面积前风挡的刮拭需求，能够在雨天、扬尘、融雪溅污等多种行车工况下，驱动雨刮片完成不同频率的刮拭动作，保障驾驶员前方视野清晰，是客车主动安全配置中不可或缺的基础部件。

从实际用途来看，该电机集成了直流驱动单元与蜗轮蜗杆减速结构，不同于普通小型乘用车的雨刮电机，针对客车风挡面积大、雨刮臂更长、刮拭阻力更高的使用特点做了结构强化，输出扭矩经过减速结构放大后，足以驱动长尺寸雨刮臂完成全行程摆动，同时自带的输出轴定位结构能够精准匹配雨刮连杆机构的安装位，保证雨刮片刮拭轨迹覆盖设计要求的视野区域，不会出现刮拭盲区、行程错位的问题。

在功能特性上，该电机采用12V车载直流供电制式，能够直接匹配客车车载电气系统的供电规格，无需额外加装电压转换模块；电机本体的圆柱形机壳采用密封式结构设计，能够阻挡行车过程中的泥水、扬尘侵入内部绕组与轴承部位，适配车辆前部安装位的复杂使用环境，降低日常使用中的故障概率；侧置的出线结构采用密封护套设计，避免线束连接部位出现渗水、松动导致的接触不良问题，保障供电与控制信号的稳定传输。

从设计思路层面，该结构采用驱动电机与减速箱一体化集成的布局，将高速旋转的直流电机输出端，通过蜗轮蜗杆减速机构转换为低转速大扭矩的旋转输出，同时减速箱端盖采用多螺栓紧固的分体式结构，既保证了壳体的连接强度，也便于后期的维护检修；输出轴端设置了多层密封结构与定位轴肩，既能够承受雨刮连杆传递的径向与轴向载荷，也能避免雨水从输出轴缝隙渗入减速箱内部。

在外形尺寸与安装边界上，该电机整体采用圆柱驱动段与扇形减速箱结合的紧凑布局，驱动段圆柱直径适配常规客车雨刮安装仓的预留空间，减速箱上预留的多个安装螺孔位置，匹配主流客车雨刮安装支架的孔位标准，安装时无需对原车支架做额外改装；输出轴的伸出长度、轴径尺寸与花键规格，适配通用型客车雨刮连杆的连接接口，侧置的出线方向预留了足够的线束弯折空间，不会和周边的车身覆盖件、其他车载部件产生安装干涉，能够直接替换同规格的在用雨刮电机，降低配件更换的适配成本。
