四速手动齿轮传动变速箱三维设计模型

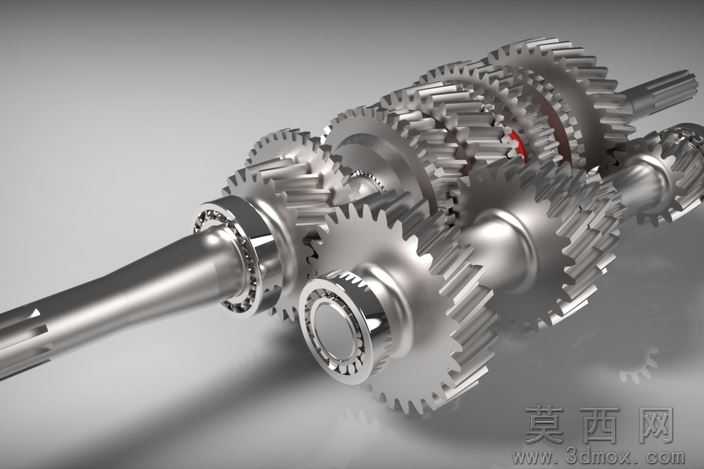

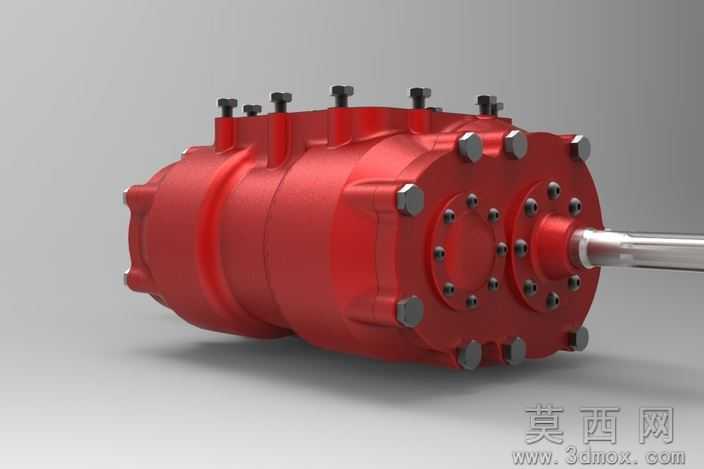

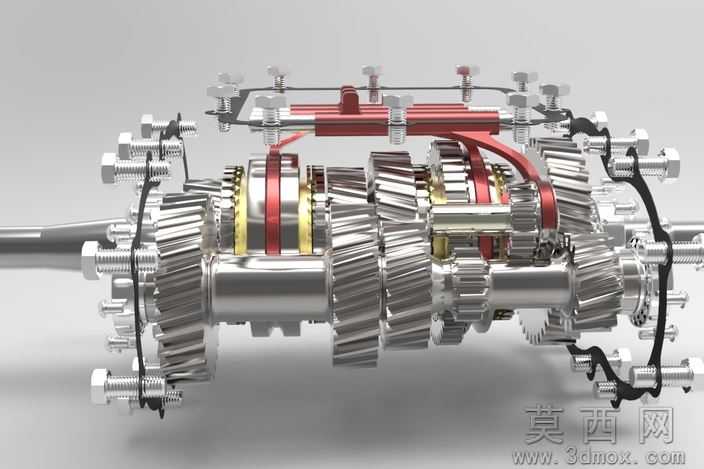

本模型为自主设计的四速手动传动齿轮箱三维模型，建模全程采用SolidWorks2012软件完成，建模流程遵循自底向上的装配设计逻辑，首先完成输入轴、输出轴、各档位传动齿轮、同步器组件、换挡拨叉、锁紧螺栓、箱体密封件等所有单个零件的参数化建模，每个零件均按照机械设计标准设定尺寸约束与几何关系，确保零件间的装配干涉量为零，完成零件建模后按照实际变速箱的装配层级依次完成轴系组件装配、换挡机构装配、箱体合装，最终完成整体总成的装配校验，全程通过软件的干涉检查功能反复调整配合间隙，保证各运动部件无卡滞、无碰撞。参数设计层面，该四速变速箱针对手动变速场景设计，各档位齿轮按照传动比梯度依次设定模数、齿数、齿宽、压力角等核心参数，输入轴与输出轴的中心距、轴承安装位尺寸、换挡拨叉的行程参数均经过匹配计算，同步器的锁环、结合齿等部件参数符合手动变速箱的换挡啮合要求，螺栓紧固件的规格、箱体壁厚均按照常规轻型传动载荷工况设定，可满足小功率传动场景的设计验证需求。渲染材质层面，模型完成建模后在SolidWorks内置的PhotoView360渲染模块完成效果制作，传动齿轮、传动轴、螺栓等金属部件采用抛光合金钢材质，设置符合金属特性的反射率、粗糙度参数，还原金属零件的金属光泽与机加工质感，换挡拨叉、密封件等部件根据实际材质分别设置工程塑料、橡胶的材质属性，箱体部分采用铸铝材质效果，整体渲染光影柔和，清晰展现变速箱内部的层级结构与零件细节。结构原理层面，该变速箱为典型的两轴式手动变速结构，动力从输入轴传入后，通过换挡机构控制不同档位的齿轮副啮合，改变输出轴的传动比从而实现四个档位的转速扭矩切换，同步器组件保证换挡过程中齿轮转速同步，避免打齿问题，换挡拨叉与拨叉轴配合实现档位的顺畅切换，所有齿轮均采用斜齿设计降低传动噪音，轴承组件支撑轴系保证转动平稳，整套结构完全还原手动变速箱的真实传动逻辑。软件兼容层面，模型为SolidWorks2012版本原生格式，可直接在SolidWorks2012及以上版本中打开编辑，支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，模型保留完整的特征树与装配约束关系，可直接进行参数修改、工程图导出、运动仿真等操作。研发教学应用层面，该模型可作为机械设计相关专业的课程设计参考案例，帮助学习者理解手动变速箱的结构组成与传动原理，也可作为小型传动设备研发的设计参考，用于验证四速变速结构的布局合理性，还可用于机械制图、三维建模课程的教学演示素材，帮助初学者掌握复杂装配体的建模方法与装配流程。
