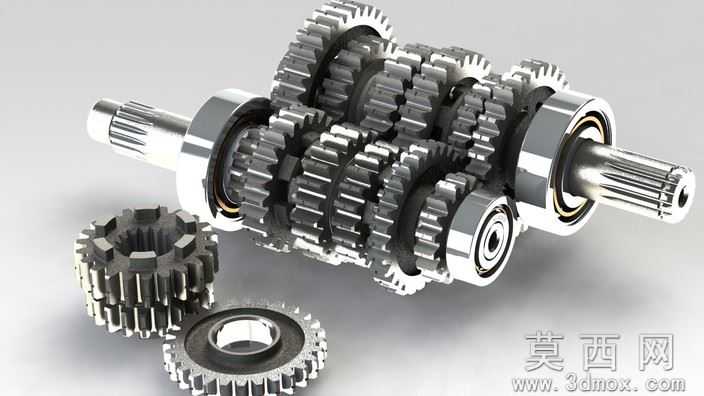

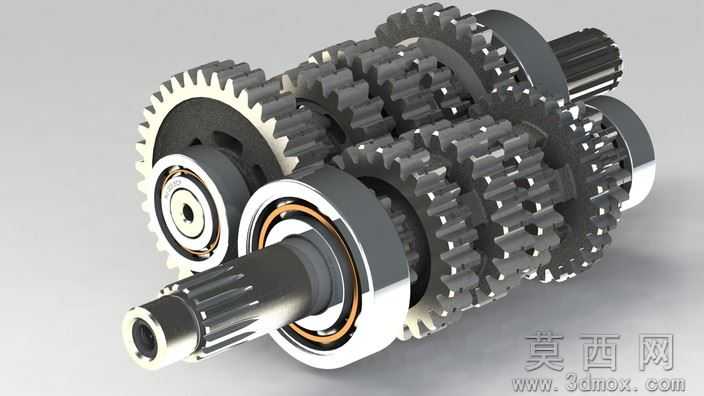

杜卡迪916摩托车变速箱齿轮组三维模型

本模型为适配杜卡迪916Desmoquattro摩托车的变速箱齿轮组结构，建模阶段以真实摩托车变速箱传动参数为基准，首先完成输入轴、输出轴的基准轴系搭建，逐一绘制各档位常啮合齿轮、换挡结合齿的齿廓渐开线曲线，通过拉伸、阵列、布尔运算完成单个齿轮的齿形、轮毂、花键结构建模，再按照实际装配的中心距、轴向定位尺寸完成轴上各齿轮、轴承、隔套、换挡机构的装配约束，还原了多档位手动变速箱的完整齿轮排布逻辑，所有啮合齿轮的模数、压力角、齿宽参数均匹配杜卡迪916发动机的动力输出特性，确保传动比符合实车的动力传递需求。渲染阶段为金属零部件赋予了高反光合金钢材质，对齿轮啮合面做了细微的磨损质感处理，轴承部位添加了金属保持架与滚动体的细节材质，背景采用浅灰色哑光环境突出齿轮组的金属结构层次，渲染效果清晰展现了各齿轮的啮合位置与轴系布局。结构原理上，该齿轮组为典型的摩托车常啮合式变速结构，通过不同齿数的齿轮副组合实现多档位传动比切换，输入轴承接发动机输出的动力，经不同档位的齿轮啮合传递至输出轴，最终带动后轮驱动车辆，换挡时通过结合齿的移动实现不同齿轮副的动力衔接，模型完整还原了各档位齿轮的啮合关系与轴向定位结构，可直观展示手动变速箱的动力传递路径。软件兼容方面，模型提供SolidWorks2011原生格式，同时附带STL通用三维格式，可兼容主流三维建模软件如UG、Pro/E、CATIA等打开编辑，STL格式可直接用于3D打印验证结构，不同格式均保留了完整的装配层级与零件命名，方便使用者拆解查看单个零件结构。研发教学应用层面，该模型可作为摩托车传动系统研发的参考案例，用于验证多档位齿轮组的排布合理性、传动比匹配度，也可作为机械专业课程中齿轮传动、变速箱结构章节的教学演示模型，帮助学习者理解常啮合齿轮变速箱的工作原理、装配关系与齿轮参数设计逻辑，也可用于摩托车改装、维修领域的结构参考，辅助技术人员理解杜卡迪916变速箱的内部构造。
