双滑轮式起重机吊钩组结构三维设计

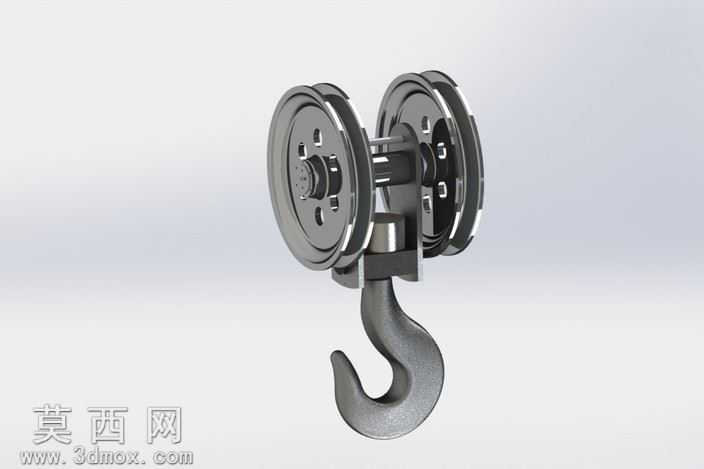

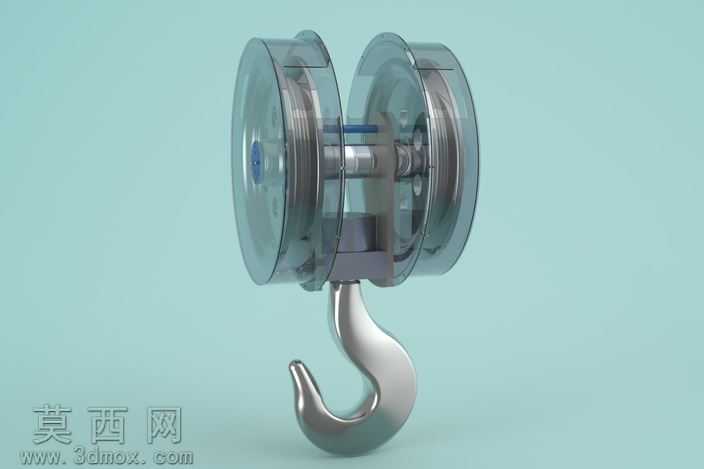

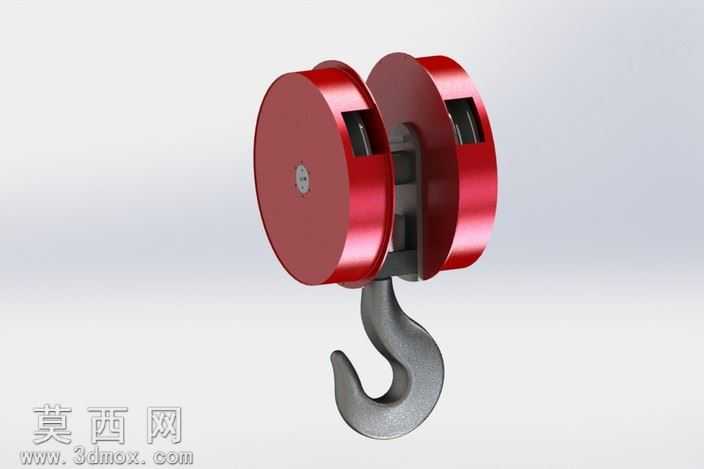

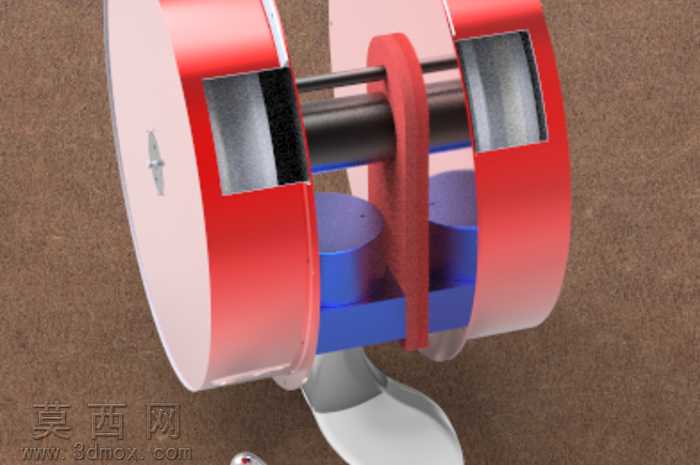

本作品为起重作业核心承载部件吊钩组的三维设计成果，建模阶段依托三维参数化设计软件完成全零件独立建模与整体装配，严格遵循起重机械承载部件的设计规范，还原了双滑轮吊钩组的完整结构组成。建模过程中首先对核心承载件吊钩进行参数化绘制，依据起重吊钩的标准曲率轮廓绘制钩体曲面，保证钩头防脱卡位、钩身过渡圆弧、钩柄连接螺纹段的尺寸比例符合力学承载要求，避免应力集中的结构缺陷；随后完成滑轮组部分的建模，包含两片对称布置的起重滑轮、滑轮中心轴、滑轮侧挡护板、滑轮间定位隔套、钩体与滑轮组的连接横梁、横梁两侧定位销钉等全部附属零件，每一个零件的装配间隙、配合公差都按照实际机械装配要求进行约束，完整还原滑轮可绕中心轴自由转动、钩体可相对横梁灵活摆动的真实运动状态。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：滑轮部分采用半透明工程塑料材质模拟滑轮护罩效果，清晰展现内部滑轮轮槽、中心轴承的装配结构，金属滑轮、中心轴、连接横梁、吊钩本体赋予抛光合金钢材质，调整金属材质的反射率、粗糙度参数，还原高强度起重钢材的金属质感，场景采用浅青纯色背景搭配柔和漫射光照，添加柔和的环境反射效果，让吊钩的曲面轮廓、滑轮的层叠结构清晰呈现，既具备工业设计的严谨质感，也能直观展示内部装配关系。设计思路上，该吊钩组采用双滑轮结构设计，可匹配双绳起重卷扬系统，通过滑轮组的倍率效应降低单根钢丝绳的承载拉力，提升起重作业的承载稳定性；钩体与滑轮架之间采用铰接连接结构，允许吊钩在起吊过程中随重物重心自适应调整角度，避免吊重过程中出现额外的扭转应力；滑轮两侧设置全包覆式护板，既可以防止钢丝绳从滑轮轮槽中脱出，也能避免外界杂物进入滑轮转动副造成卡滞，整体结构紧凑，承载路径清晰，各受力部件的尺寸比例经过合理校核，可直观展示起重吊钩组的工作原理与装配逻辑，适用于起重机械结构教学、吊装设备方案展示等场景。
