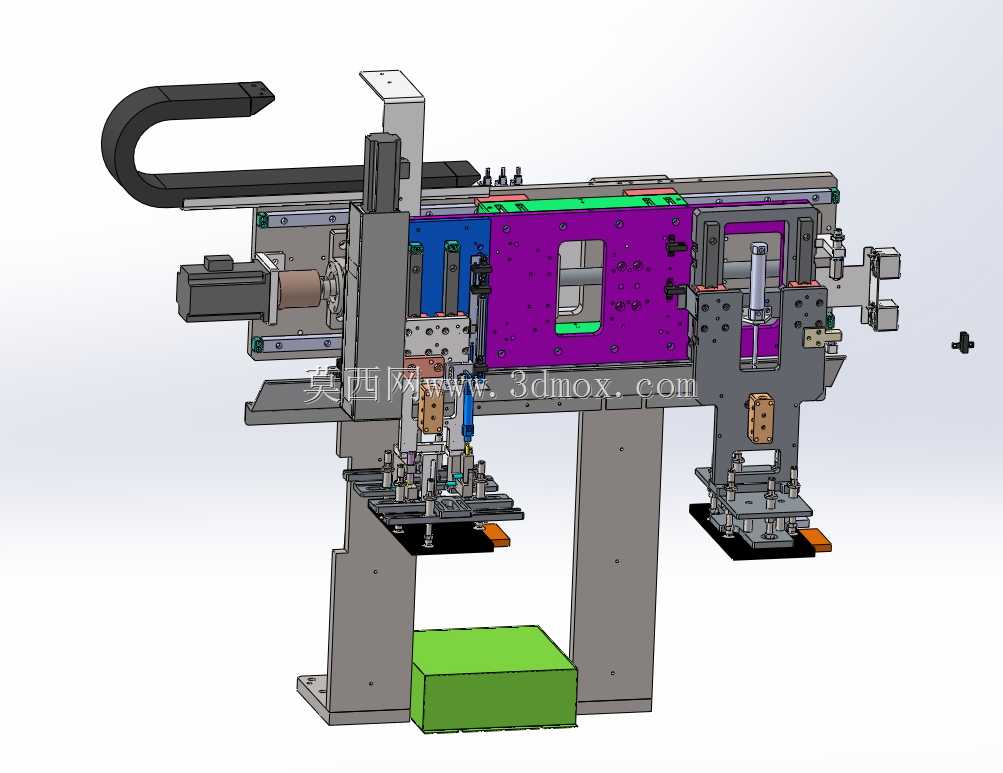

双工位平移取放料机械手结构设计

这款双移动机械手主要面向3C电子组装、小五金件分拣、轻量型零部件上下料等自动化生产场景，可适配流水线侧边安装、单机设备配套集成等多种工位布局，解决单工位机械手作业节拍不足、跨工位搬运效率低的实际生产痛点，能够在紧凑的安装空间内完成两个独立工位的同步取料、平移输送、精准放料作业，适配重量在1kg以内的小型工件搬运需求。设备整体采用立式支撑加水平横移的框架结构，底部设置两个独立的安装支脚，可直接通过螺栓固定在设备台面或流水线侧方的安装基座上，整体横向安装边界控制在600mm范围内，纵向伸出长度不超过350mm，竖向作业行程可根据配套产线的高度差调整，不会占用过多产线布局空间，适配多数中小型自动化设备的安装尺寸要求。在功能设计上，设备搭载两套独立的竖向取料执行模组，共用同一套水平横移驱动导轨，横移动力采用伺服电机搭配精密丝杆传动，保证平移过程的位置精度与运行平稳性，两套取料头可独立完成竖向升降、夹取或吸附动作，既可以同步完成两个相同工件的并行搬运，也可以根据工序需求分别完成不同工位的取放料作业，相比单臂机械手作业效率可提升近一倍。设计过程中充分考虑了设备的维护便捷性与运行可靠性，横移导轨采用外置式防护结构，避免生产过程中的粉尘、碎屑落入导轨副影响传动精度，取料端预留了标准的夹具安装接口，可根据搬运工件的材质、外形更换夹爪或真空吸嘴，侧边设置的拖链结构规整收纳所有动力与信号线缆，避免横移过程中线缆拉扯磨损。设备的竖向升降模组采用线性导轨导向，升降行程可根据物料堆叠高度或工位高度差灵活调整，取料头位置设置了微调结构，可在小范围内修正安装位置误差，保证取放料的对位精度，整体结构没有冗余设计，所有受力部件均采用硬质铝合金与钢材搭配加工，兼顾结构刚性与设备自重，运行过程中振动小、噪音低，能够长时间连续稳定运行，可直接配套在自动组装机、检测分选设备、包装接驳工位上，替代人工完成重复性的物料搬运上下料动作，帮助产线提升自动化作业水平，降低人工操作的劳动强度与出错概率。
