手机屏幕自动贴膜生产加工设备

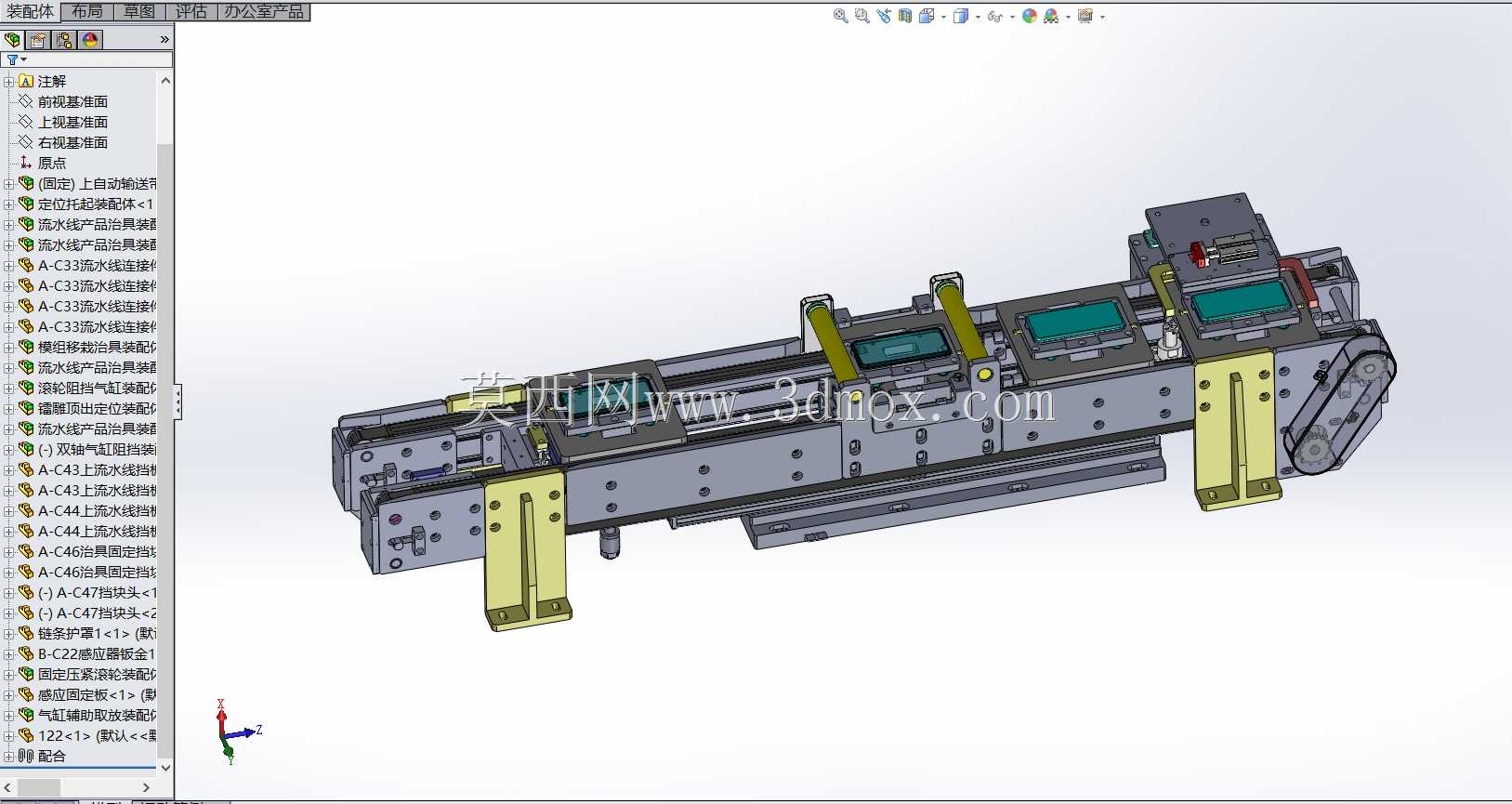

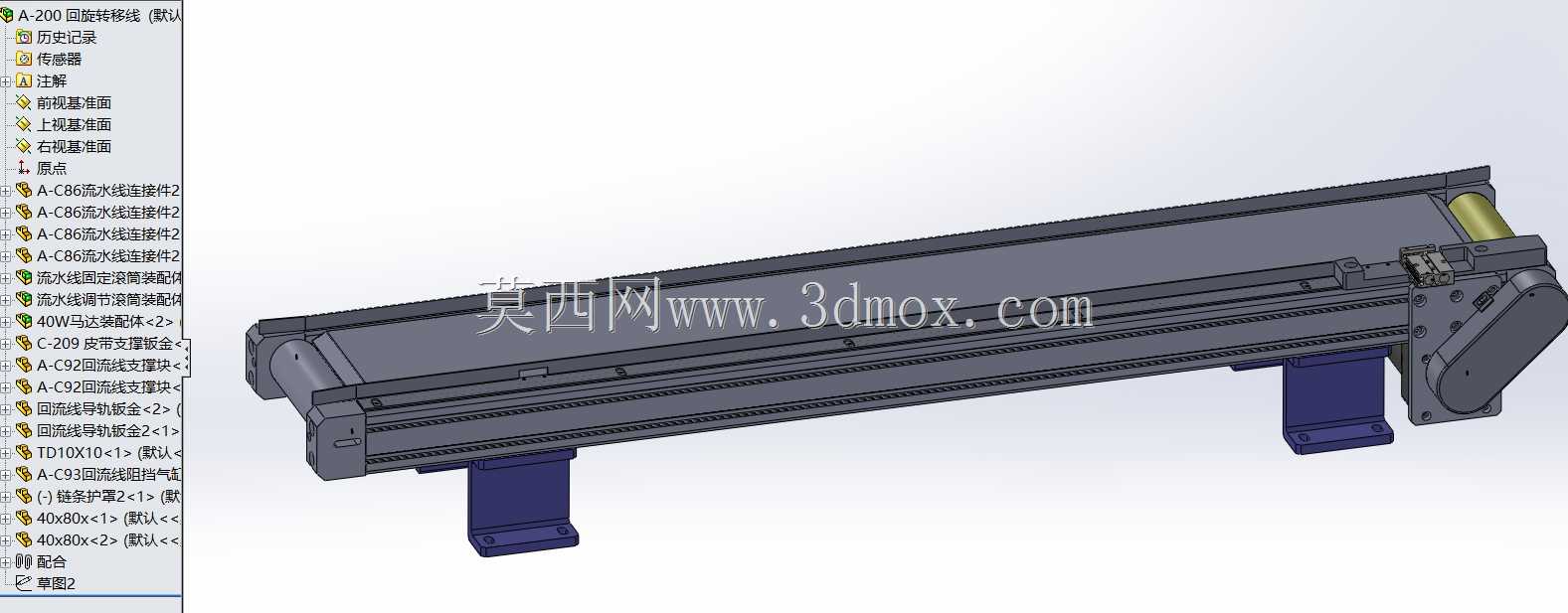

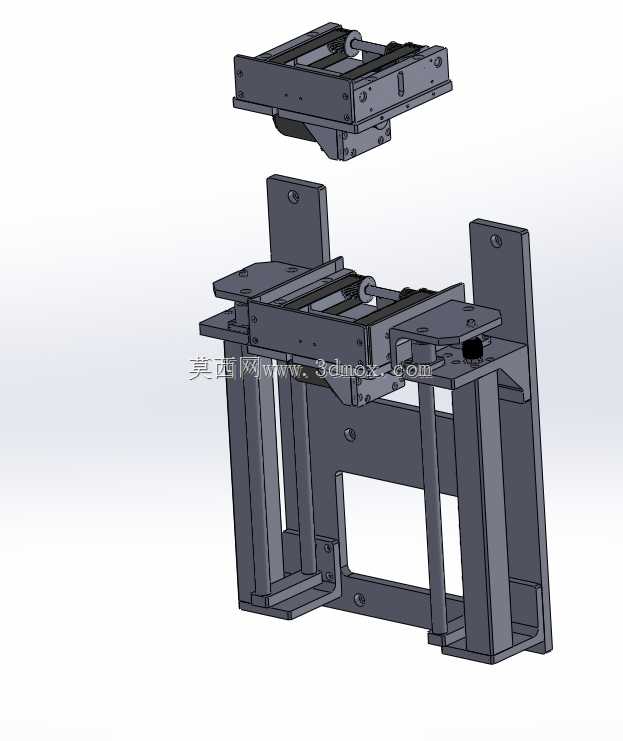

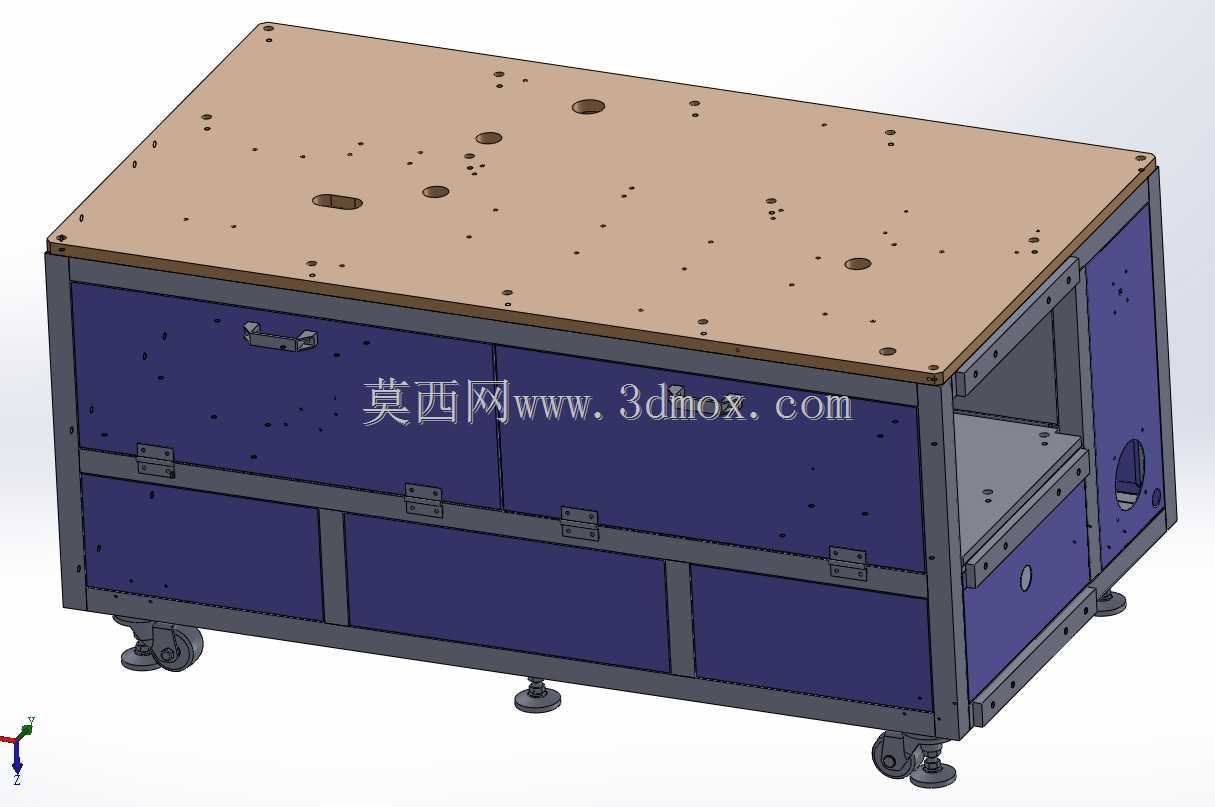

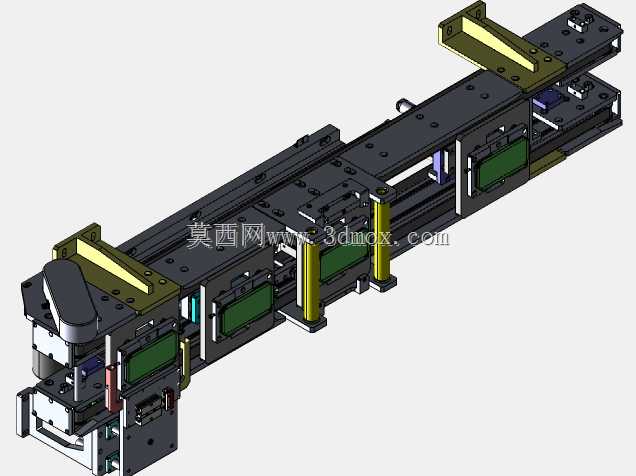

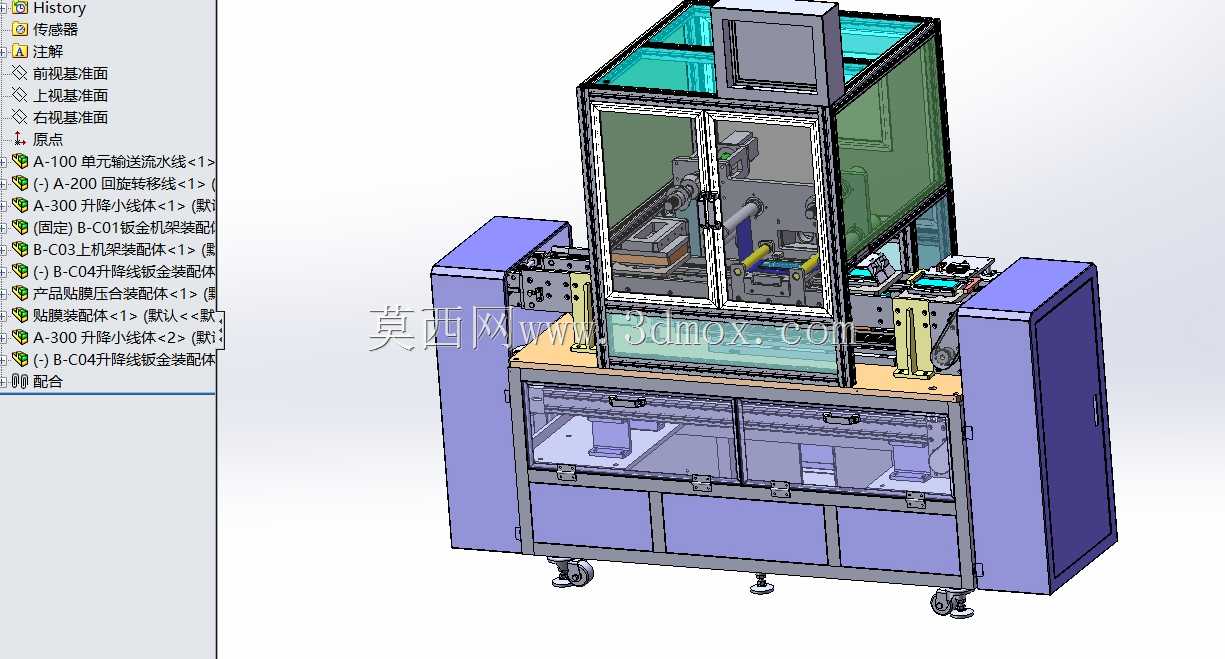

这款设备面向消费电子组装制造场景，主要应用于智能手机整机组装环节的屏幕保护膜自动贴合工序，可适配主流尺寸直板智能手机的屏幕贴膜作业，替代传统人工贴膜模式，解决人工贴膜对位偏差大、气泡残留率高、生产效率不稳定的痛点，满足3C电子制造车间批量连续生产的产能需求。设备整体采用落地式柜式结构设计，底部配置带刹车万向脚轮与可调支撑脚，既方便车间内的转场移位，也可在安装定位后调节水平保证运行稳定性，主体框架采用工业铝型材搭配钣金护罩搭建，上部作业区域设置透明防护观察窗与安全防护门，既可以实时观察内部作业状态，也能隔绝作业过程中的粉尘侵入贴膜工位，避免膜片与屏幕之间沾附杂质影响贴合良率，下部柜体预留电气元件安装空间，可将控制模块、气动元件等规整收纳，减少外部走线带来的安全隐患。设备集成了产品夹具输送、下夹具回流、夹具升降、上下夹具同步回流等核心功能模块，前端对接生产线来料后，载有手机壳体的夹具可自动进入贴膜作业工位，定位机构会自动完成手机屏幕位置的精准校正，贴膜机构完成膜片剥离、对位、滚压贴合的全流程动作，完成贴膜后的产品随夹具输送至下一工序，空载夹具则通过设备内部的回流通道自动返回上料端，无需人工转运夹具，大幅降低操作人员的劳动强度。设计过程中充分考虑了产线对接的兼容性，设备进出料端的输送线高度可适配常规电子组装流水线的高度区间，整体安装宽度预留了操作维护空间，两侧的维护门可快速开启，方便日常对滚轮、定位组件、输送皮带等易损部件进行检修更换，设备内部的各运动模组采用模块化设计，不同功能单元可单独拆装调试，降低后期维护的时间成本。在功能实现上，设备通过多轴联动的对位机构保证膜片与屏幕的对位精度，滚压贴合组件采用柔性压头，可适配手机屏幕的微弧边缘，减少贴合过程中气泡、翘边问题的产生，夹具回流的循环设计可实现连续不间断作业，单工位的作业效率可匹配高速组装线的节拍要求，同时设备预留了参数调节接口，可根据不同型号手机的尺寸、贴膜类型快速调整作业参数，适配多品种小批量的柔性生产需求。
