多工位三轴物料分配执行机构设计

该三轴分配机构主要面向3C电子、小五金零部件、小型塑胶件的批量产线工序流转场景，可适配多工位并行加工的产线布局，承担不同工序间的物料移栽、点位分配、辅助加工执行功能，能够替代人工完成重复度高、定位精度要求严苛的上下料与工位切换作业，有效降低产线人工操作的误差率，提升连续生产的节拍稳定性。

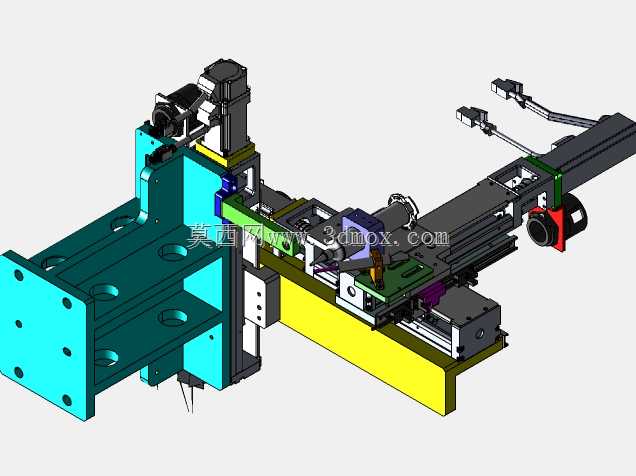

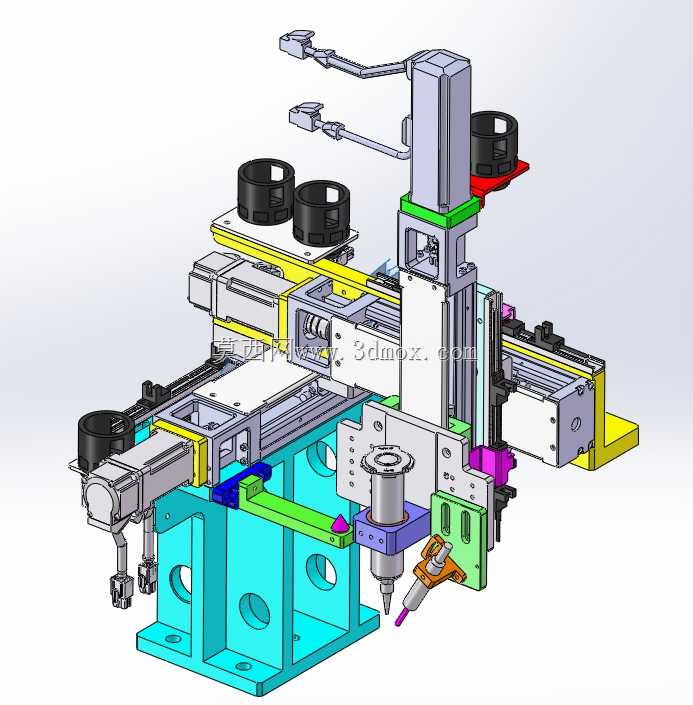

从功能特性来看，该机构采用正交三轴的运动布局，X轴承担长距离的工位间横向移栽功能，可覆盖多组并排布置的加工工位与料盘位置，双导轨搭配滑块的支撑结构能够保证长行程运动下的负载稳定性，避免悬臂伸出过长带来的形变抖动；Y轴承担纵向的工位进出与位置微调功能，可适配不同进深的工装夹具位置，完成物料的取放对位；Z轴集成了多组执行末端，除基础的真空吸料取放结构外，还搭载了点胶执行头与定位检测组件，可在物料移栽到位后直接完成点胶、预压等辅助加工工序，无需额外增设独立的加工工位，大幅压缩产线的占地空间。

设计思路上，该机构优先考虑模块化装配需求，三个轴向的驱动模组均采用标准型材搭建的安装基座，各轴的驱动电机、传动丝杆、感应限位组件均预留了独立的安装与调试空间，后期维护时可单独拆解单轴组件进行检修更换，无需整体拆解设备；基座部分采用带加强筋的一体式安装座设计，底座预留了多组标准安装孔位，可直接固定在铝型材产线机架或者钢板工作台上，安装时无需额外制作过渡连接板；走线部分采用内置拖链结构，所有动力线、信号线均收纳在拖链内部，避免运动过程中线缆剐蹭周边工装，同时也能减少线缆外露带来的积尘、老化问题。

从安装边界与尺寸适配来看，该机构整体横向行程可覆盖四个并排标准料盘的位置，纵向行程可满足双工位的进出需求，Z轴升降行程适配高度在150mm以内的工装夹具，整体安装底座的固定孔位间距符合通用工业铝型材的安装标准，可直接对接市面上主流的皮带线、转盘式工站的安装接口；机构整体负载可满足单颗重量在500g以内的小型零部件移栽需求，重复定位精度可控制在0.02mm以内，能够适配点胶、精密组装等对定位精度有较高要求的工序场景；各轴的运动速度可根据产线节拍需求独立调整，在高速移栽时可通过加减速曲线优化减少启停冲击，保证末端携带的物料不会出现偏移、掉落的情况。
