汽车底盘用转向节结构三维设计

转向节是汽车底盘行走系统中的核心安全零件，承担着承载车身重量、传递转向力矩、支撑车轮旋转的关键作用，广泛应用于各类乘用车辆、商用车辆的前桥转向系统中，是连接悬架、转向拉杆、制动总成与车轮轮毂的核心枢纽部件。在车辆实际行驶过程中，转向节需要承受多变的路面冲击载荷、转向时的横向力矩以及制动过程中的纵向作用力，其结构强度、安装精度直接决定了车辆行驶的操控稳定性、转向平顺性与行车安全。

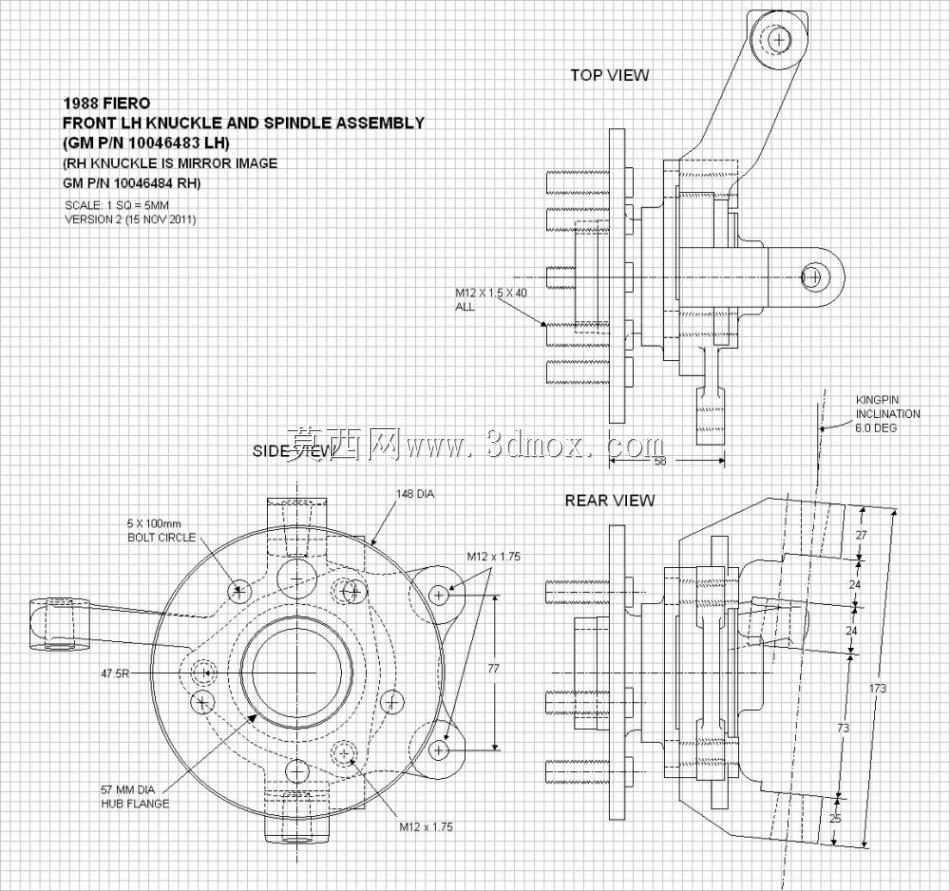

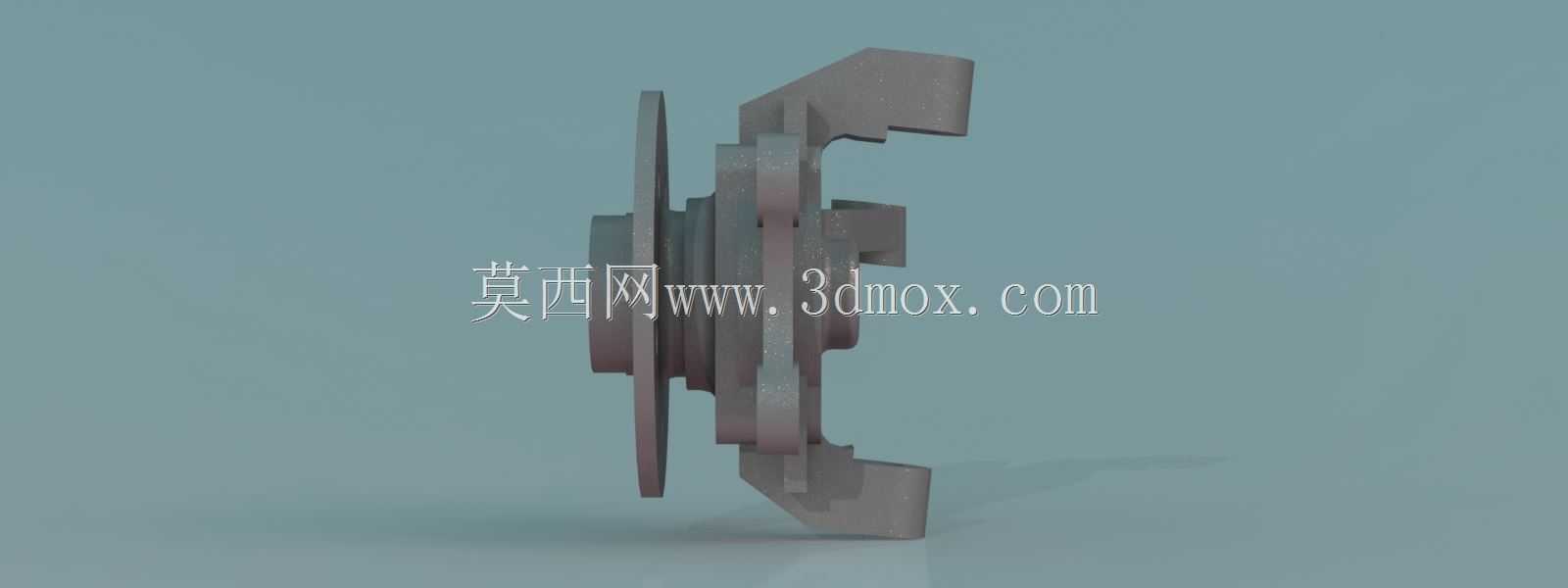

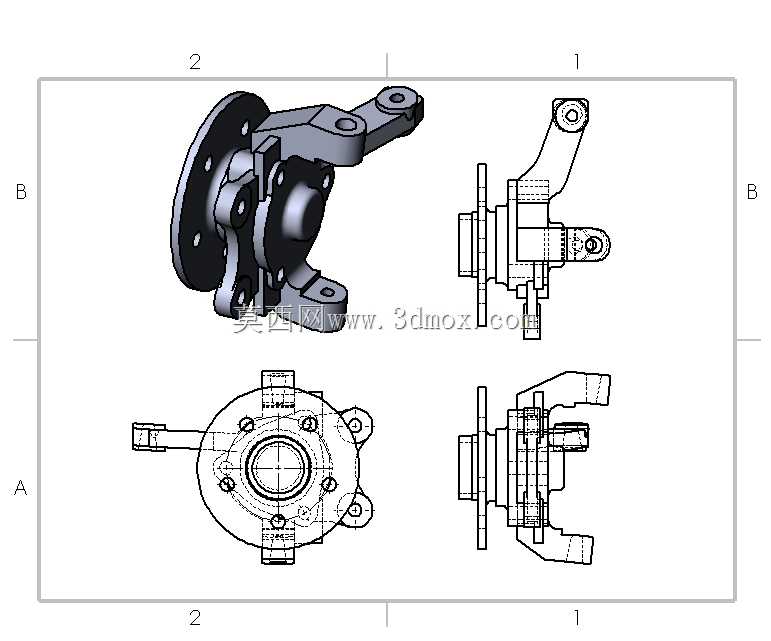

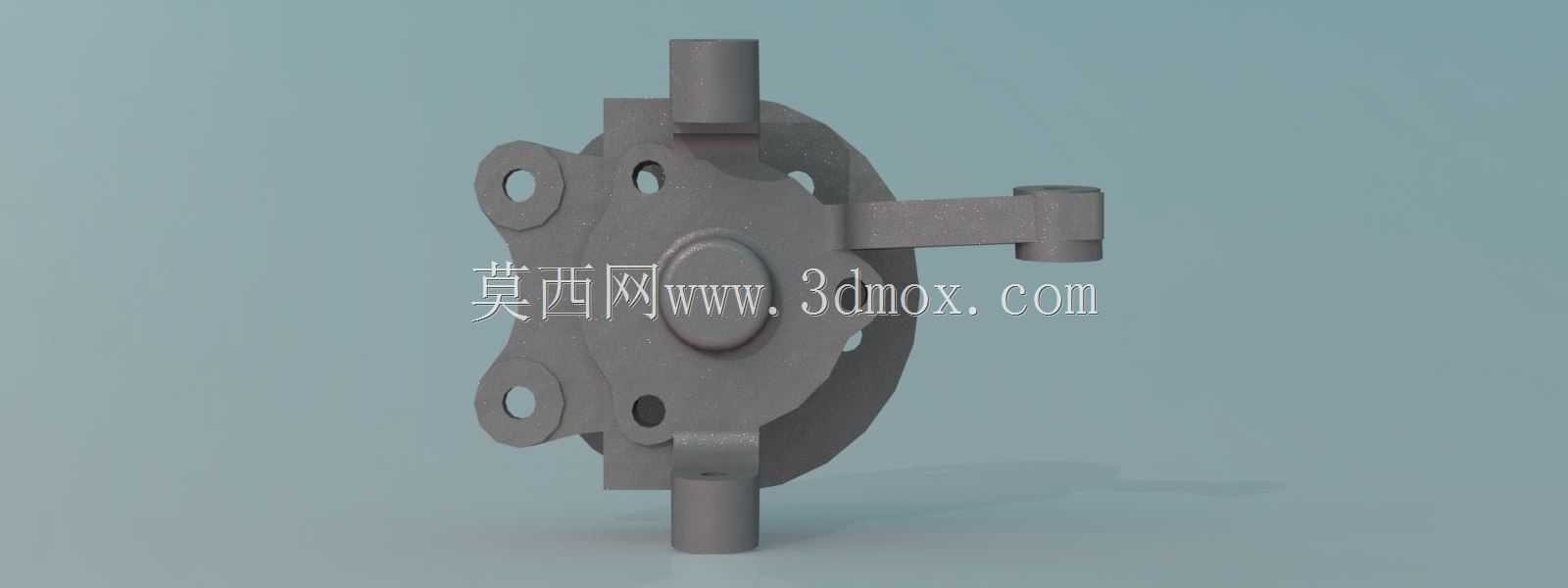

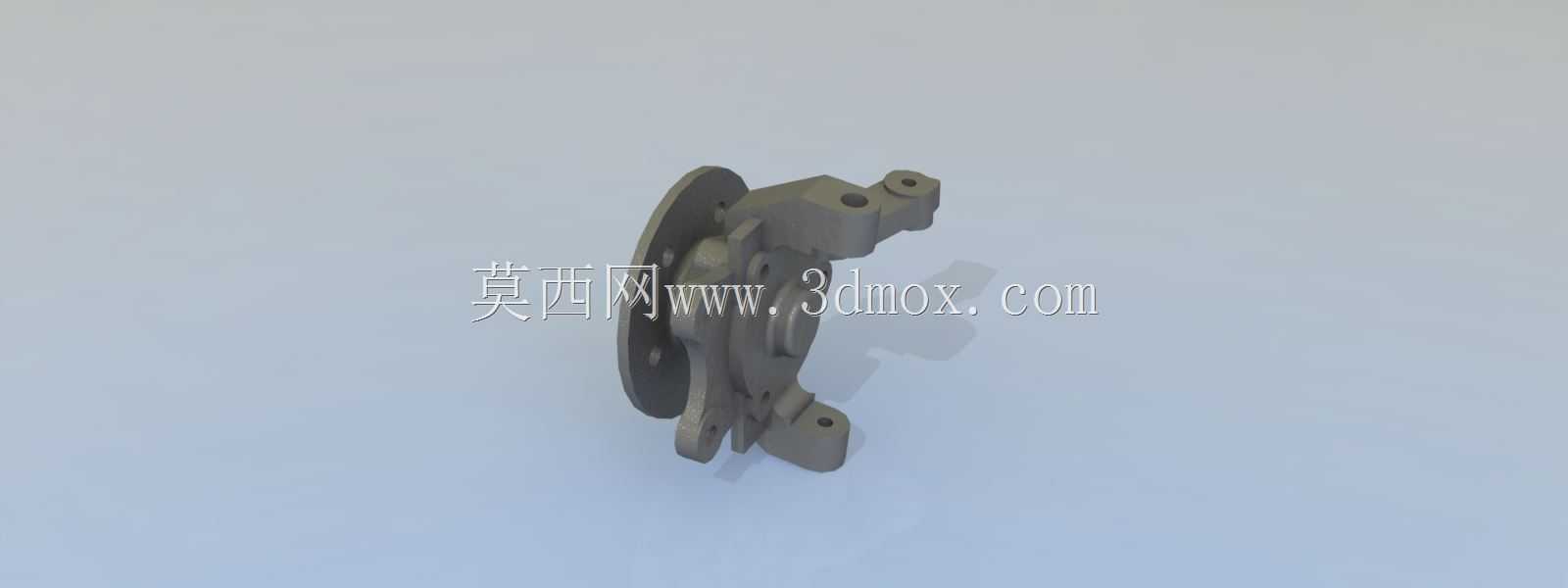

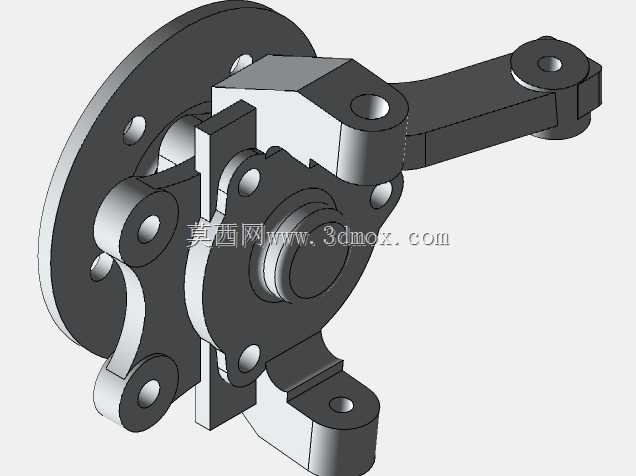

本次设计的转向节结构，围绕整车前桥的安装边界开展布局，整体采用带集成安装臂的盘式主体结构，中心区域设置轮毂轴承安装位，用于匹配轮毂单元的装配尺寸，保证车轮转动的同轴度要求；主体一侧延伸出转向拉杆连接臂，预留标准锥面安装孔，用于连接转向横拉杆，将转向机的直线运动转化为车轮的偏转动作，实现车辆转向功能；上下两侧延伸出悬架安装支耳，预留螺栓过孔与定位面，用于连接前桥悬架的控制臂，实现与悬架系统的刚性连接，传递路面与车身之间的各类载荷；主体盘面预留制动卡钳安装位，匹配盘式制动器的安装孔位，保证制动卡钳的装配精度，满足制动过程中制动力的可靠传递。

设计过程中优先兼顾结构强度与轻量化需求，对各受力臂的过渡位置做圆角强化处理，避免应力集中导致的零件失效，同时对非受力区域做合理的减重挖除设计，在满足载荷强度要求的前提下降低零件自重，减少簧下质量，提升车辆的悬挂响应表现。所有安装面的位置度、安装孔的同轴度均按照整车装配公差要求做匹配设计，既保证各连接部件的装配兼容性，也预留了足够的装配调整空间，能够适配同平台多款车型的前桥配置需求，可直接用于整车底盘的结构验证、装配干涉检查以及相关教学演示场景。
