数控测试用模块化机架结构三维设计

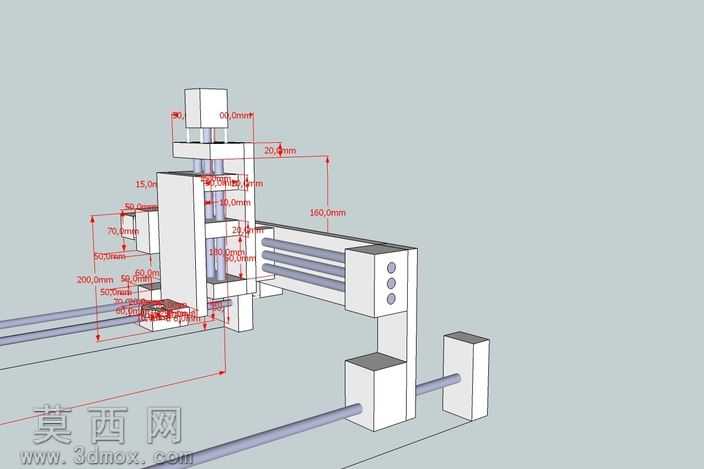

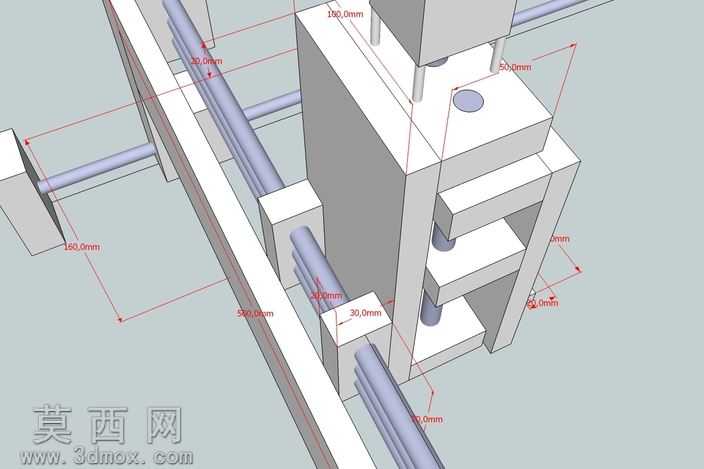

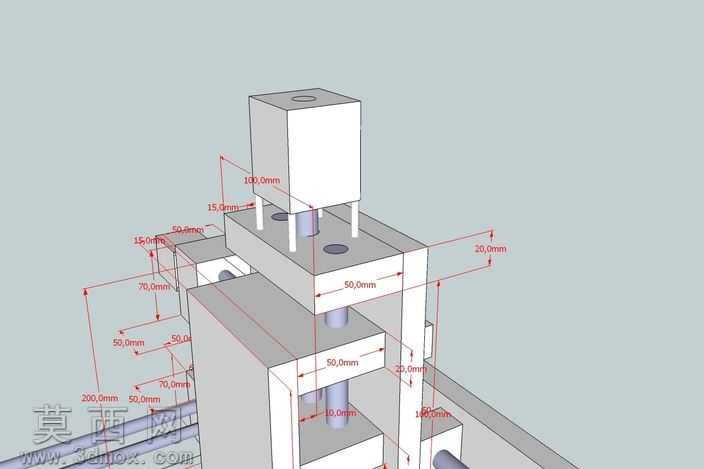

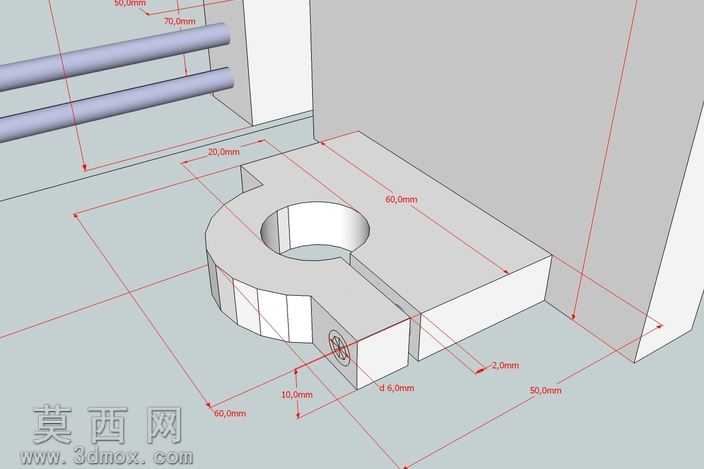

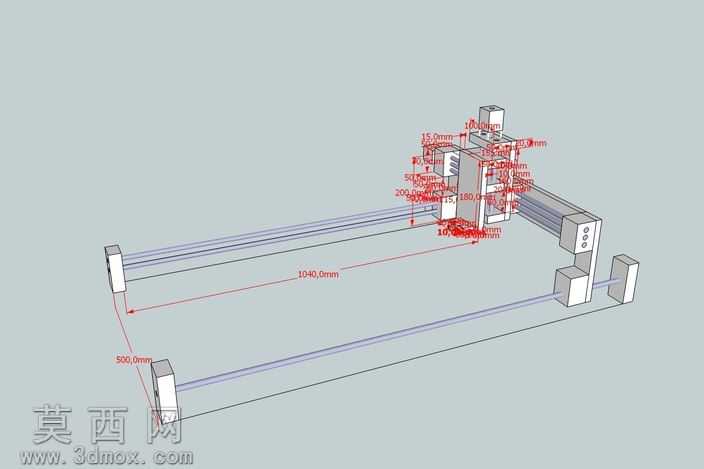

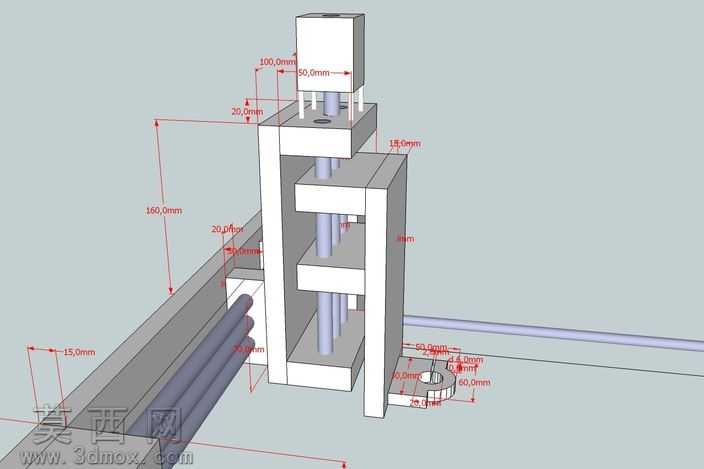

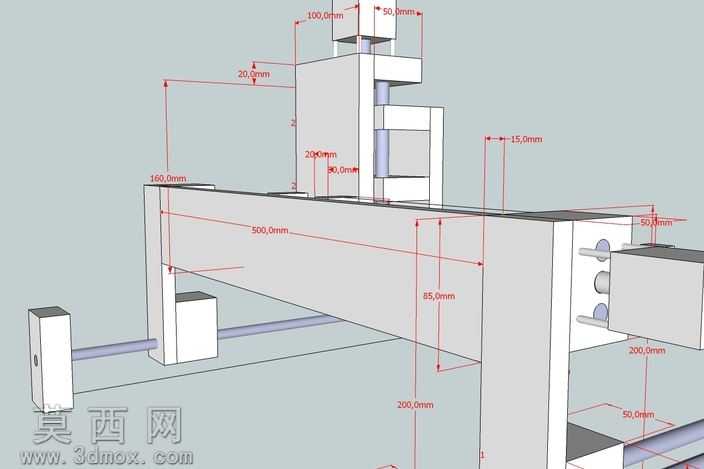

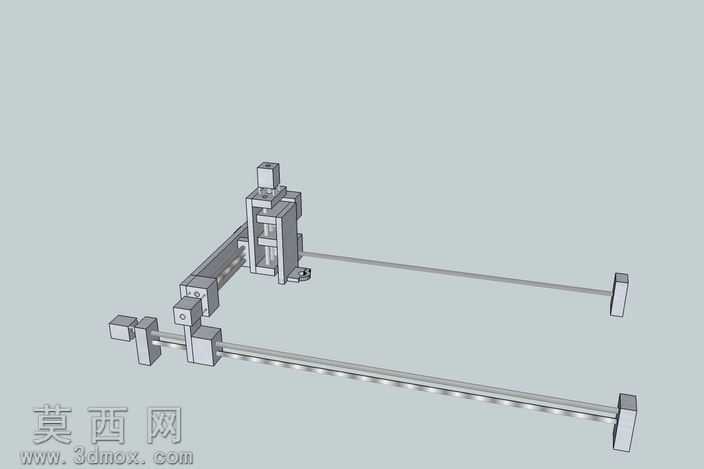

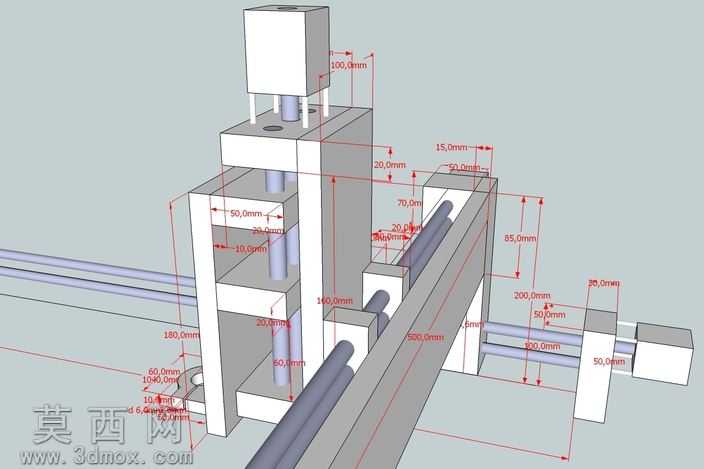

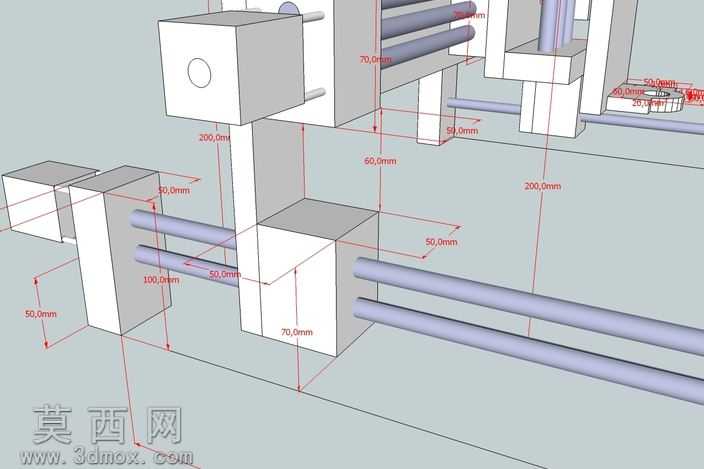

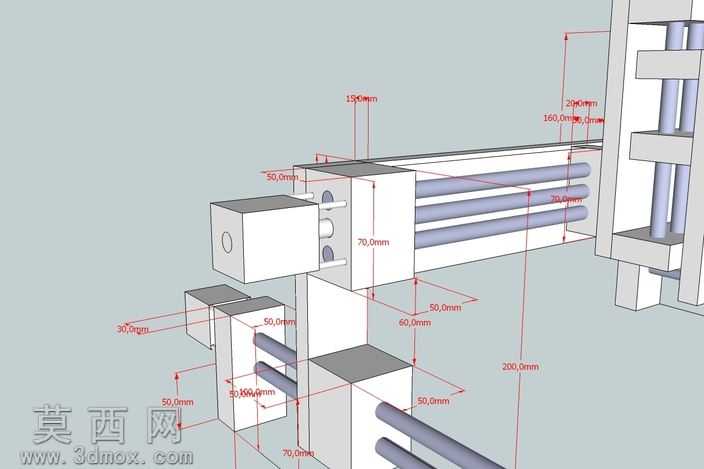

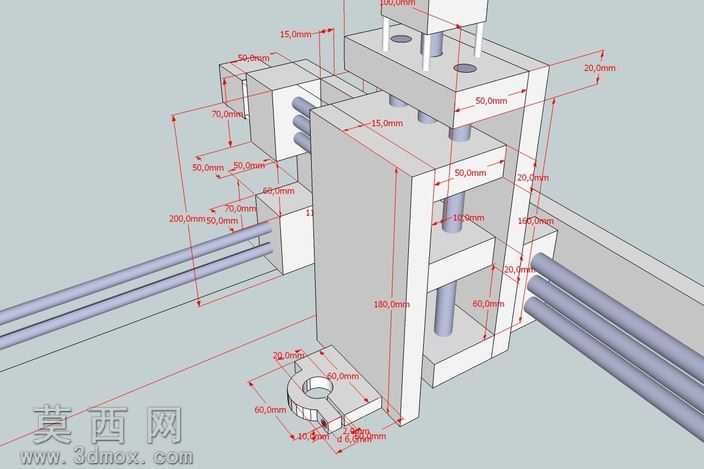

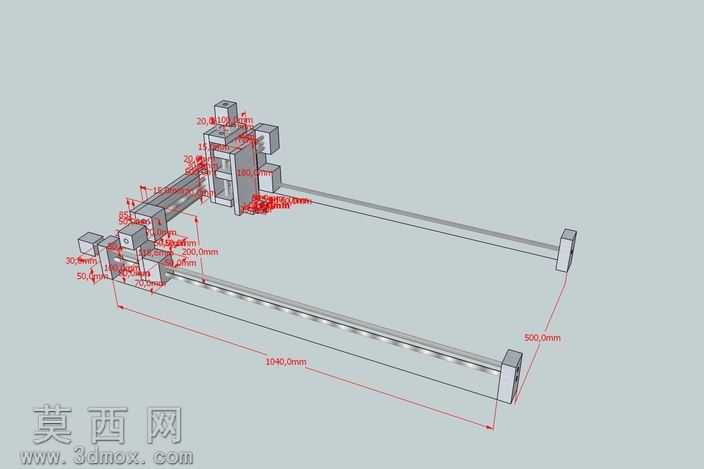

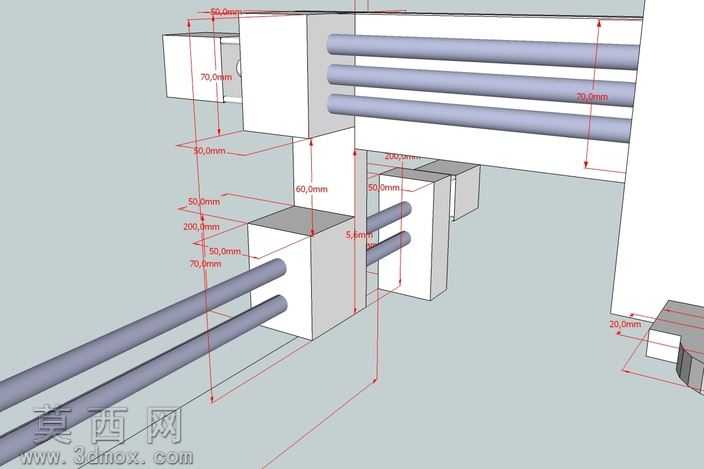

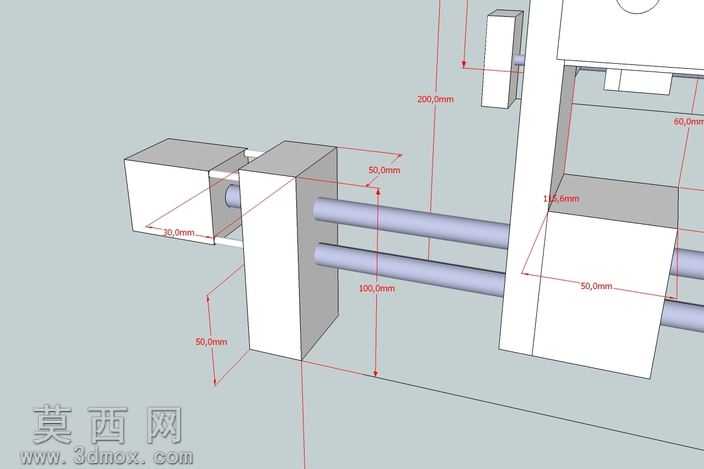

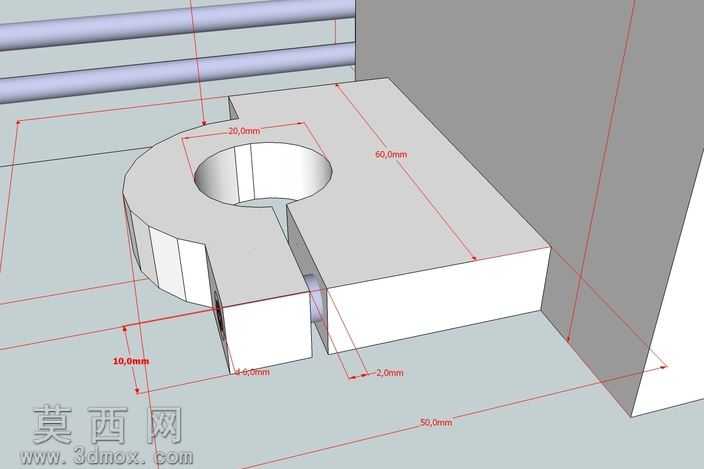

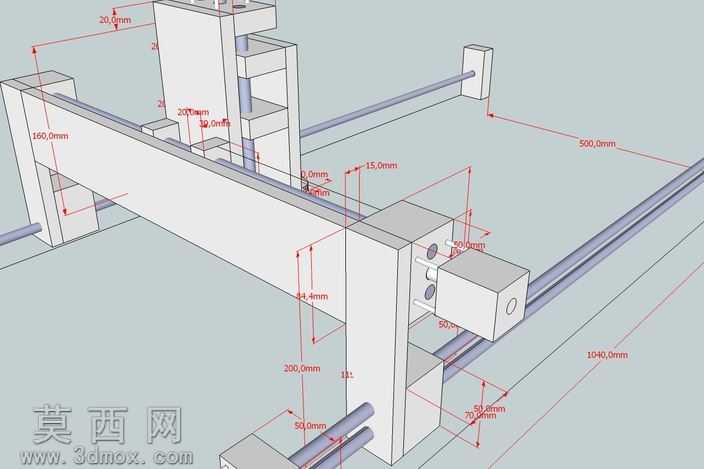

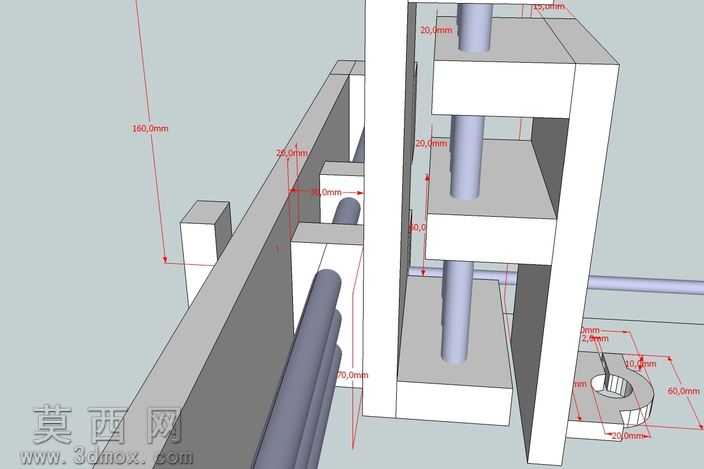

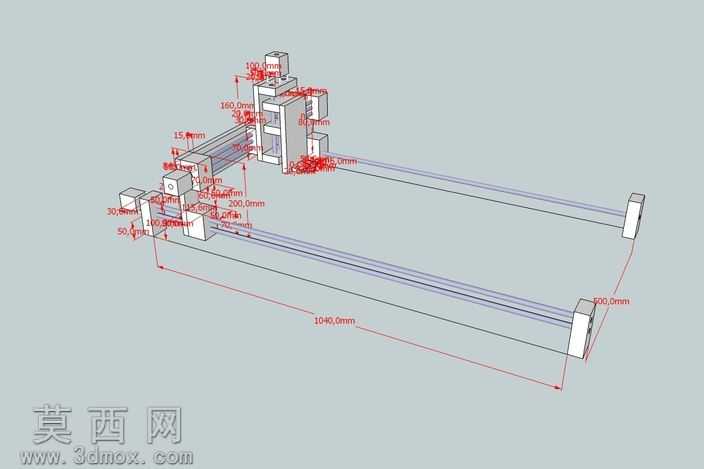

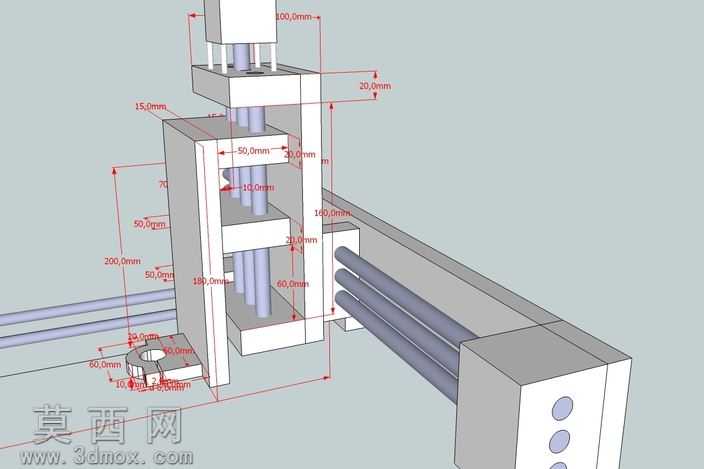

本作品为数控测试项目配套的模块化机架结构三维设计，建模阶段采用参数化设计思路完成整体搭建，首先以功能分区为核心逻辑拆分构件单元，将整体机架划分为左侧安装位、中部横向支撑组、右侧立柱固定端三个核心模块，每个模块的构件尺寸均通过参数化约束绑定，可根据后续测试需求快速调整对应尺寸参数，无需重新绘制基础轮廓。建模过程中严格遵循机械装配的公差配合逻辑，横向支撑圆杆与安装块的配合孔采用基孔制间隙配合参数预留装配余量，所有安装块的连接端面均设置了贴合约束，确保装配后无错位偏移问题。材质配置上，安装方块构件赋予哑光磨砂金属材质，模拟实际加工中碳钢铣削加工后的表面质感，横向支撑圆杆赋予亮面镀铬金属材质，还原线性导杆类构件的表面光洁度特征，整体场景采用柔和的均匀漫反射光照设置，避免金属材质出现过强反光遮挡结构细节，同时清晰呈现各构件的轮廓边界。结构设计层面，机架采用多组平行圆杆作为横向支撑，搭配多组方形安装块作为功能部件搭载位，每个安装块上均预留了不同规格的安装孔位，可适配不同尺寸的测试传感器、执行元件的安装需求，右侧采用多层横板搭配竖向立柱的框架结构，作为数控测试的主控单元搭载区域，左侧设置的两组独立安装块可用于搭载被测工件或进给测试组件。所有关键装配尺寸、构件外形尺寸均在三维环境中完成标注，标注样式遵循机械制图标准，清晰呈现各构件的长宽高参数、安装间距参数、孔位定位参数，方便后续加工生产时直接提取尺寸信息。整体设计兼顾了测试场景的通用性与结构稳定性，模块化的拆分方式也让后续的结构迭代、功能拓展更加便捷，可直接用于数控功能测试的机架加工参考，也可作为同类模块化测试机架的设计模板进行参数调整后复用。
