数控车削加工国际象棋棋子金属摆件

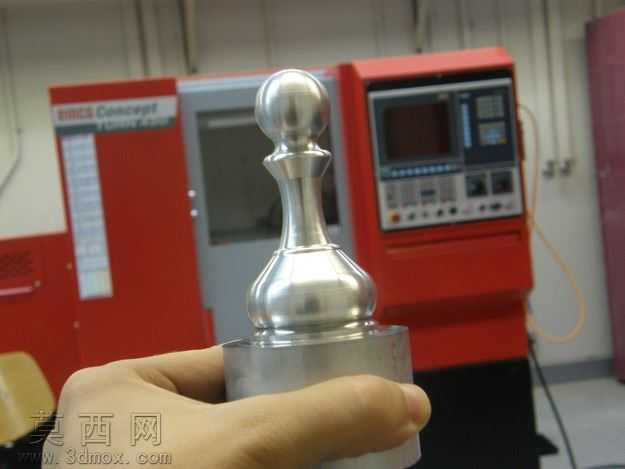

本作品是面向数控车削教学场景开发的国际象棋棋子三维设计成果，整体造型严格遵循车削加工的回转体成型逻辑，从底部装夹基座到顶部球形端头，所有轮廓均为同轴回转结构，完全适配数控车床的单主轴走刀加工路径，无需额外的多轴联动工序即可完成实体加工。建模阶段首先以棋子的中心轴线为基准搭建草绘平面，逐段勾勒轮廓母线：底部预留的圆柱装夹位匹配三爪卡盘的夹持尺寸，避免加工过程中出现工件振颤；向上过渡的多段弧面采用曲率连续的样条曲线绘制，保证曲面衔接处无突兀折角，既还原国际象棋兵棋子的经典优雅造型，也让车刀走刀过程中进给速率保持平稳，减少刀具磨损。材质设计上模拟铝合金车削后的金属质感，对曲面不同位置做了差异化的反光参数调整：弧面凸起处设置较高的镜面反射度，还原金属加工后经切削形成的亮带效果，曲面凹陷处适当降低反光强度，模拟实际加工中残留的细微刀纹质感，让渲染效果与真实加工成品的视觉表现高度一致。设计过程中针对sinumerik840D车削系统的加工特性做了多轮优化调整，最初的造型方案包含几处曲率半径过小的内凹结构，经实际走刀模拟验证发现常规车刀无法到达对应位置，会出现欠切问题，因此对这部分轮廓做了平滑简化，将最小内凹曲率调整至适配常用外圆车刀的加工范围，同时调整了各段曲面的衔接斜率，避免走刀过程中出现刀具后角与工件干涉的问题。模型还同步匹配了对应的后期处理工艺逻辑，顶部球面的加工路径采用G02/G03圆弧插补指令，保证球面的圆度公差控制在教学演示允许的范围内，中部的多层阶梯弧面采用分层粗车+精车走刀的路径规划，粗车阶段预留0.2mm的精车余量，既提升加工效率也保证最终的表面光洁度。整个设计过程始终围绕教学演示的核心目标，将数控车削的坐标系设定、刀具补偿、路径规划、工艺参数选择等知识点融入棋子的造型细节中，让学员在完成棋子加工的实操过程中，能够完整掌握回转体类零件的数控加工全流程，同时成品具备不错的展示效果，可作为数控教学的典型实训案例使用。
