工业重载万向脚轮连铸配套滚轮结构设计

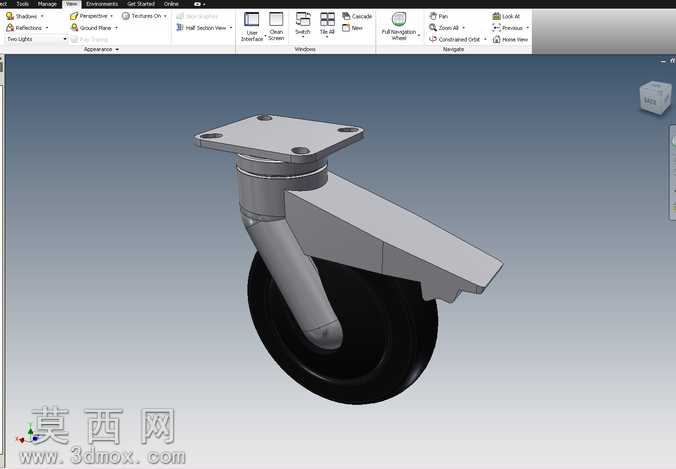

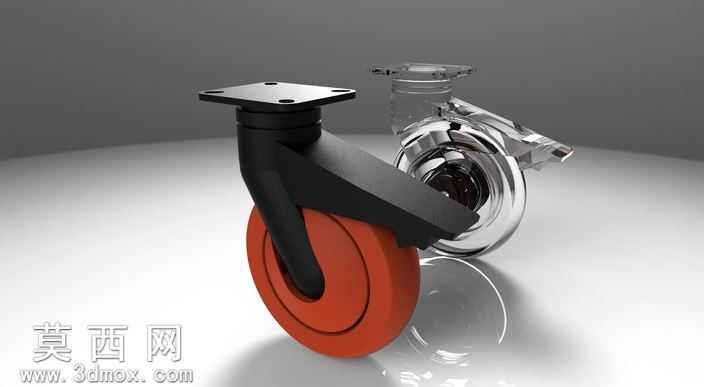

本作品为适配连铸设备场景设计的重载万向脚轮三维模型，建模阶段采用参数化设计思路，先以基准平面定位脚轮安装法兰的安装孔位、中心回转轴线，确保法兰盘四个安装孔的位置度公差符合工业重载安装标准，法兰与转向支架的连接部位做了加厚过渡处理，避免应力集中导致的结构断裂。建模过程中对转向支架的曲面弧度做了连续曲率优化，既保证支架对轮体的包裹防护性，又预留了足够的转向活动间隙，轮体与支架的连接轴部位单独做了装配基准设计，确保轮体转动时的同轴度，减少运行过程中的偏磨问题。材质渲染阶段，安装法兰与转向支架采用哑光黑色工程塑料搭配金属嵌件的材质表现，轮体采用高耐磨橙色聚氨酯材质，通过调整材质的粗糙度、反射率参数，还原聚氨酯轮面的微弹质感与金属部件的冷硬金属光泽，背景搭配高反光地面，通过光影反射突出脚轮的整体轮廓与结构层次。结构设计上，该脚轮采用顶部法兰安装形式，可适配各类连铸配套移动设备、工业周转台车的底部安装需求，转向结构采用内置回转支承的设计思路，可实现360度无死角万向转动，轮体宽度做了加宽处理，增大与接触面的受力面积，降低单位面积压强，提升重载状态下的承重能力与运行稳定性，轮面采用圆弧过渡设计，可在转向时减少滑动摩擦，降低推行阻力。设计过程中充分考虑工业场景的使用需求，对支架的受力薄弱部位做了加强筋结构设计，在不额外增加整体重量的前提下提升结构抗冲击性能，各部件之间的装配间隙经过反复校核，既保证转动灵活性，又避免间隙过大导致的运行晃动问题，整体模型结构完整，各部件可拆分用于装配演示、工程出图等场景，渲染效果真实还原实物的材质质感与结构细节，可用于产品展示、结构验证等用途。
