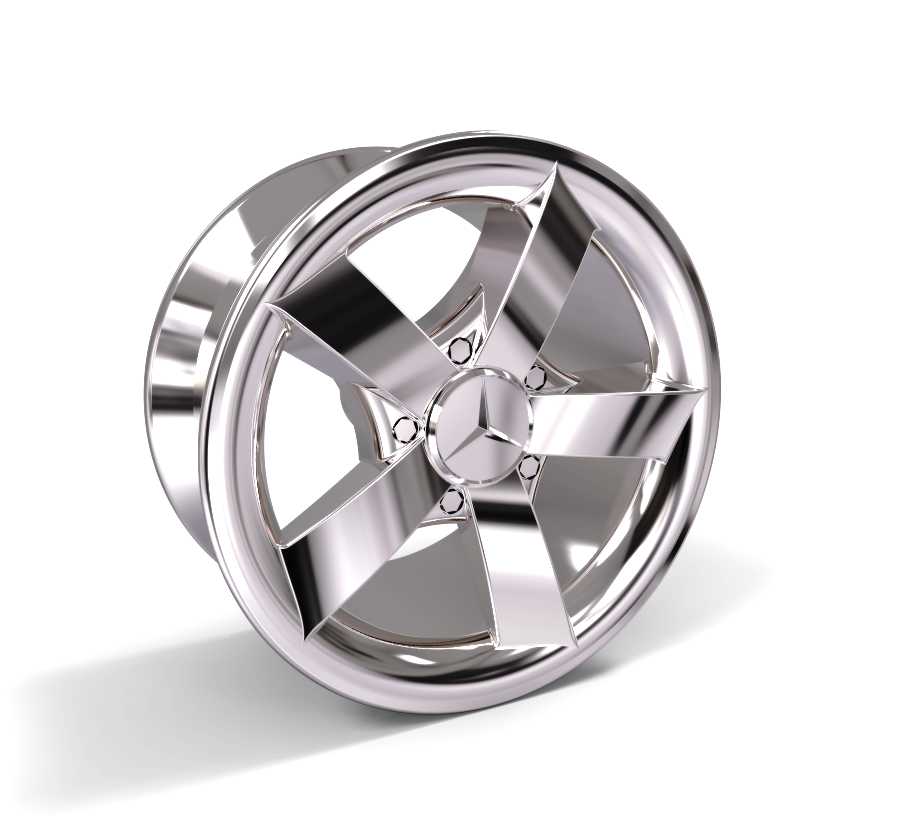

16英寸奔驰乘用车五辐抛光轮毂结构设计

　　这款16英寸轮毂的结构设计，首先要匹配乘用车的行驶载荷边界，轮辐采用五辐对称布局，并非单纯追求外观视觉效果，每根轮辐的截面从中心安装座向外缘轮辋处做渐变收窄，同时在辐条背面做等壁厚的加强筋过渡，既控制了整体转动惯量，又能在车辆过弯承受侧向载荷时，将轮辋受到的地面冲击力均匀传导至中心安装面，避免应力集中导致的辐条开裂问题。中心安装位采用奔驰车型专属的定位孔布局，五个螺栓孔的位置度公差严格控制在0.05mm以内，中心定位凸台的直径与轮毂轴承座的配合公差选H7/k6过渡配合，保证安装后轮毂的径向跳动量控制在0.1mm以内，避免高速行驶时出现方向盘抖动的问题。轮辋部分采用16英寸标准乘用车轮辋轮廓，

　　胎圈座的角度严格遵循国标要求做5度斜度设计，同时在胎圈座位置加工出一圈凸起的安全凸峰，当轮胎出现意外失压时，能防止轮胎从轮辋上脱出，提升行驶安全性。从实际应用场景来看，这款轮毂适配奔驰品牌多款紧凑型、中型乘用车，既可以作为原厂替换配件使用，也能满足售后改装市场的升级需求，抛光镀铬的表面处理工艺，不仅提升了外观质感，镀铬层的硬度也能抵御日常行驶中砂石的冲击，同时具备不错的耐腐蚀性能，应对雨雪天气、路面融雪剂的侵蚀时，能长期保持表面光洁度。设计过程中，轮辐的造型做了多次力学仿真验证，在1.5倍额定载荷的径向冲击测试工况下，辐条最大应力值低于铝合金材料的屈服强度，同时在13度弯曲疲劳测试工况下，循环次数达到乘用车轮毂的国标要求，

　　不会出现早期疲劳损坏。轮辋的气门嘴安装位设置在两根辐条之间的凹陷位置，既避免了气门嘴与辐条发生干涉，也能在安装平衡块时，有足够的平面位置粘贴平衡块，保证车轮动平衡的校准精度。轮辐的边缘做了R3的圆角过渡处理，没有尖锐的棱角，一方面是避免安装轮胎时划伤操作人员，另一方面也能减少应力集中点，提升轮毂的抗冲击能力。中心盖的安装位采用卡扣式结构，与奔驰原厂中心盖的卡扣尺寸完全匹配，安装后不会出现松动脱落的问题，同时中心盖的安装深度做了精准控制，不会与轮毂轴头的防尘盖发生干涉。从安装边界来看，这款轮毂的偏距值适配对应车型的轮距设计，安装后轮胎不会超出翼子板范围，同时转向时轮胎不会与翼子板内衬、减震器支座发生运动干涉，

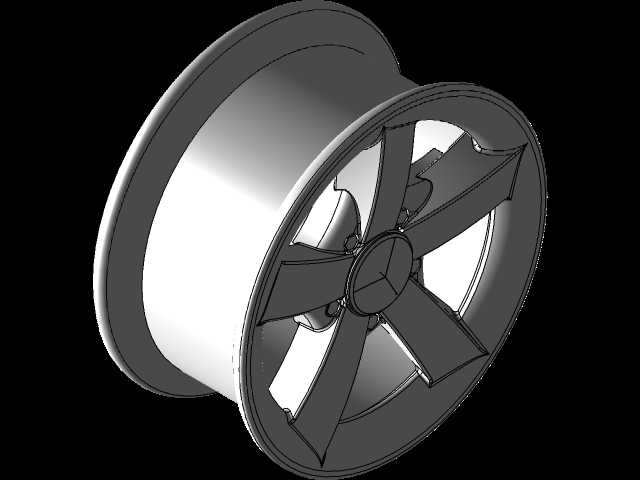

　　轮辋的宽度也匹配对应规格的乘用车轮胎，保证轮胎安装后胎侧的变形量在合理范围内，不会出现胎侧异常磨损的问题。在三维建模过程中，所有曲面都做了G2连续处理，抛光表面没有曲率突变的位置，保证镀铬后表面的反光效果均匀一致，不会出现光影扭曲的问题，轮辐背面的减重槽深度经过反复测算，在保证结构强度的前提下尽可能去除多余材料，降低轮毂的整体重量，减少非簧载质量，提升车辆的悬挂响应速度与行驶操控性。螺栓孔的端面做了锪平处理，保证车轮螺栓安装后端面与螺栓轴线垂直，螺栓受力均匀，不会出现螺栓偏载导致的断裂风险，同时螺栓孔的深度也做了控制，避免螺栓拧入过长顶到刹车盘的安装面。
