卡车拖车用自动联轴节结构设计

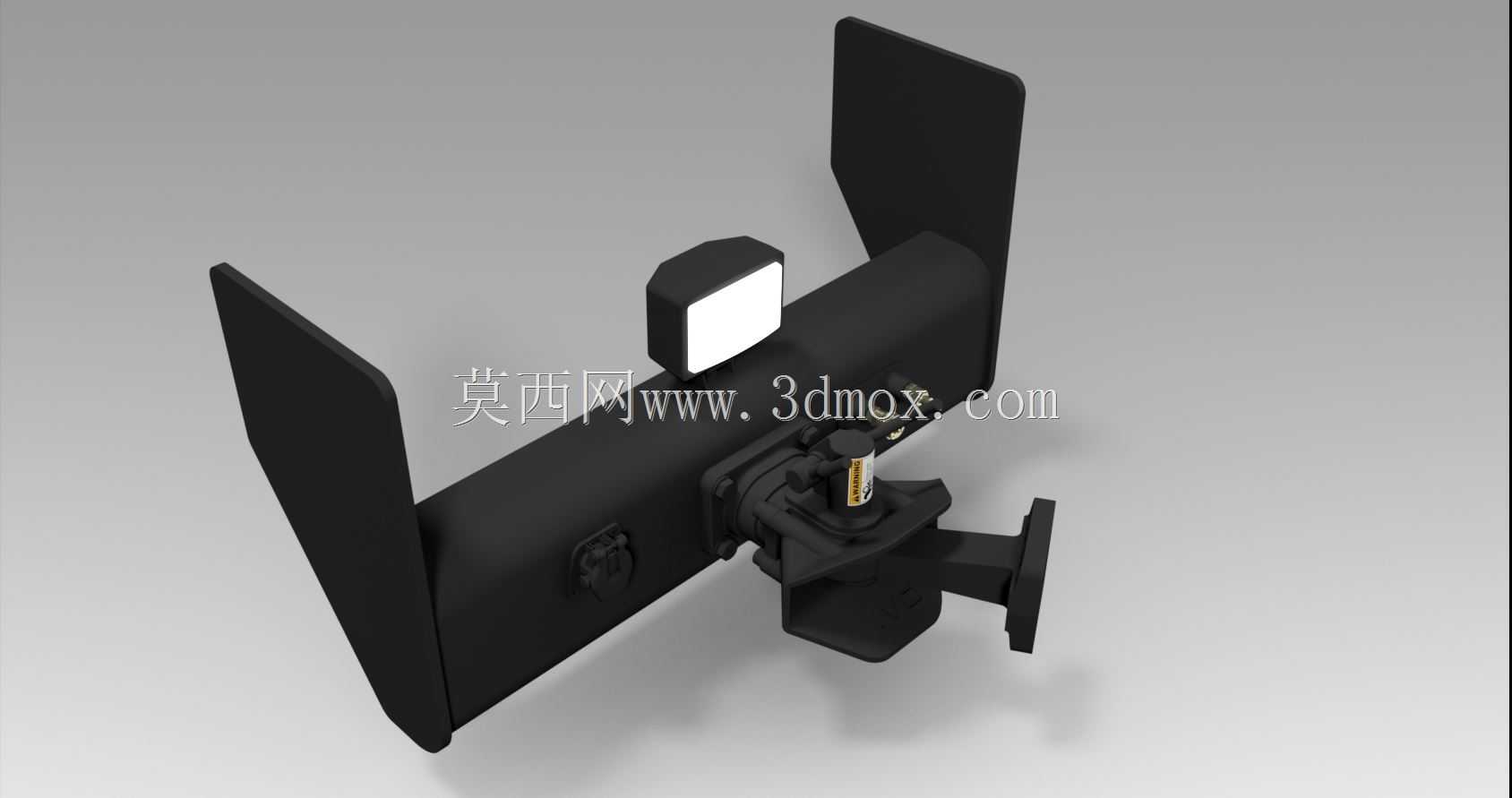

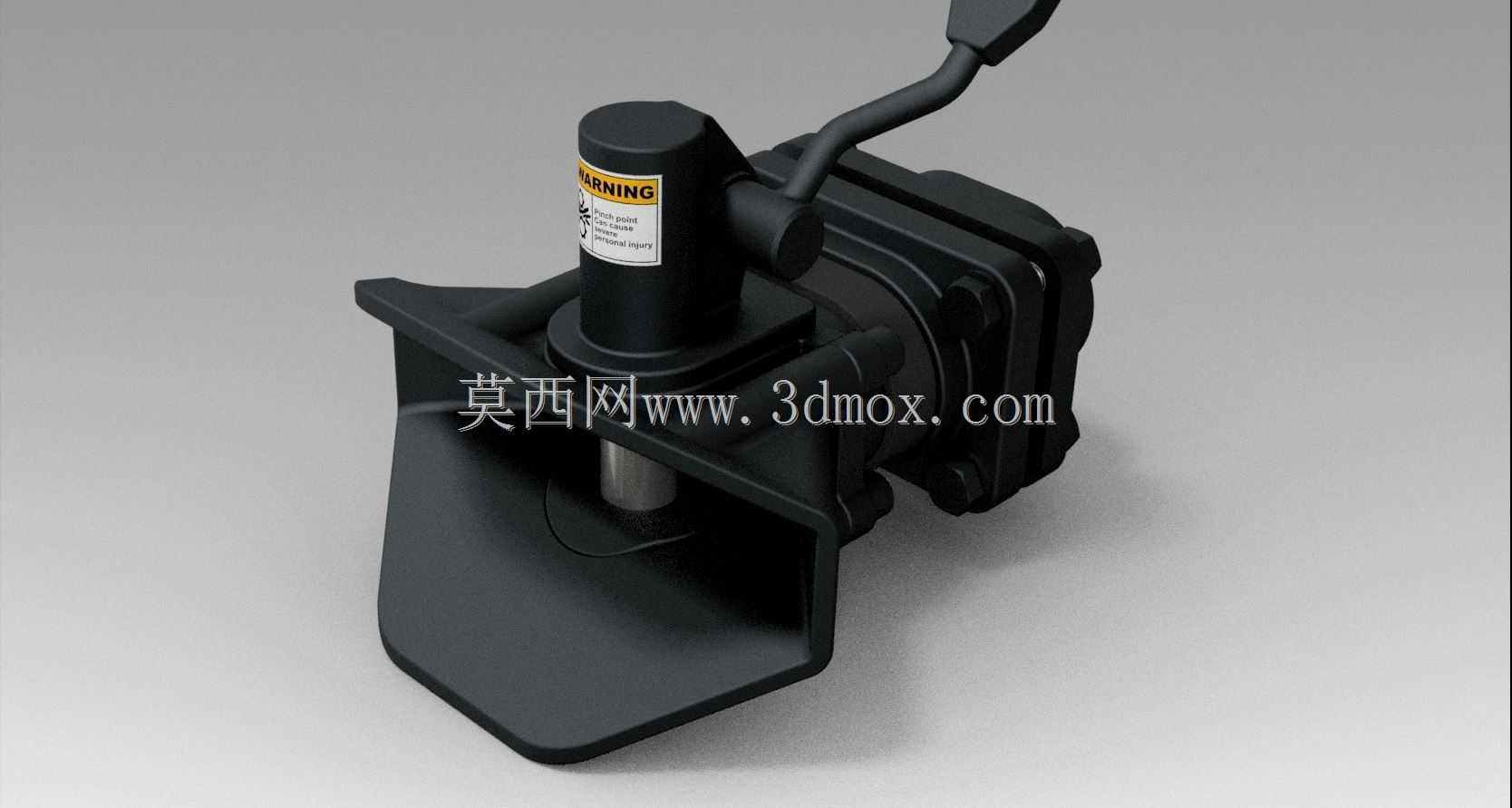

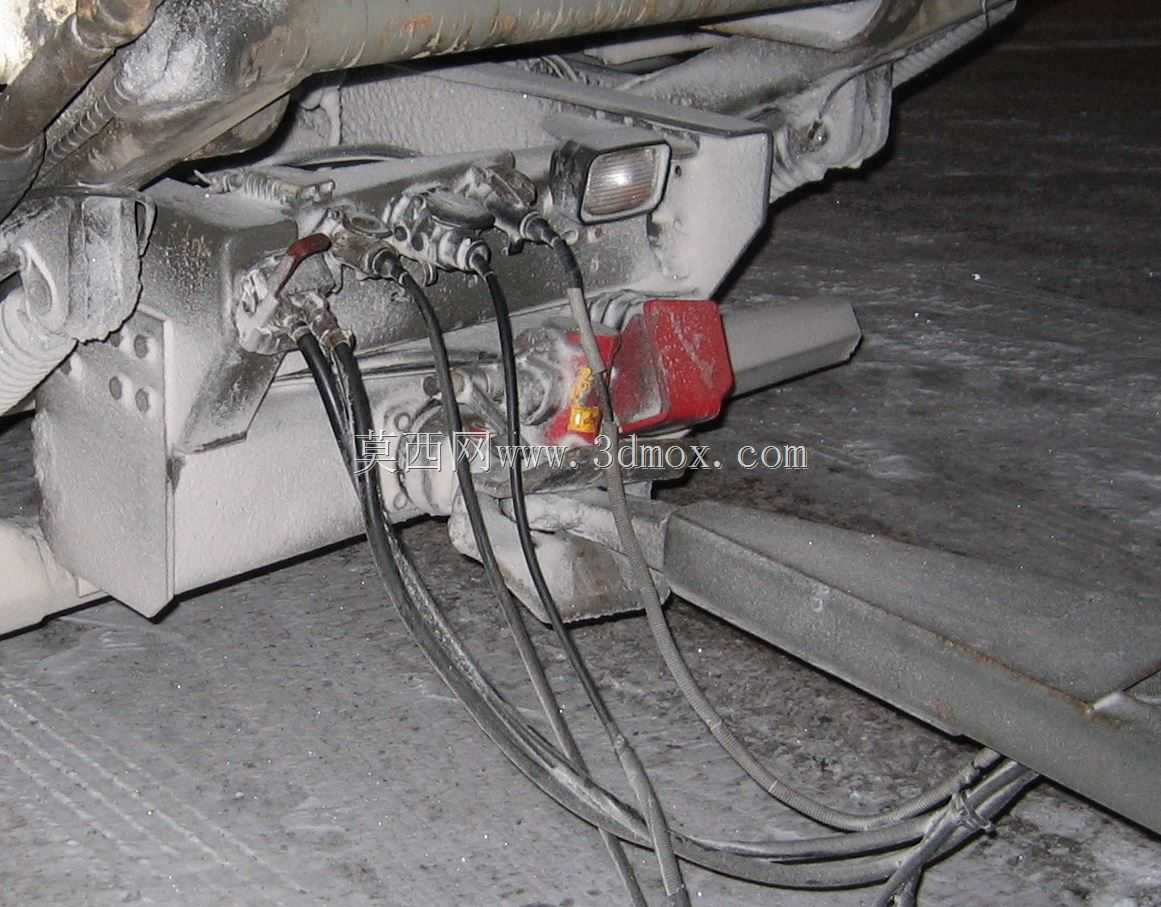

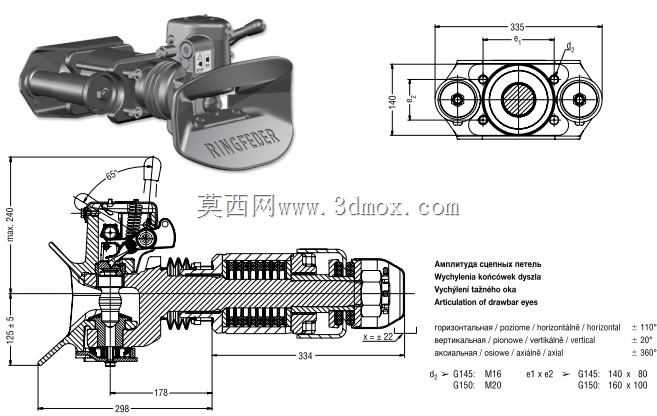

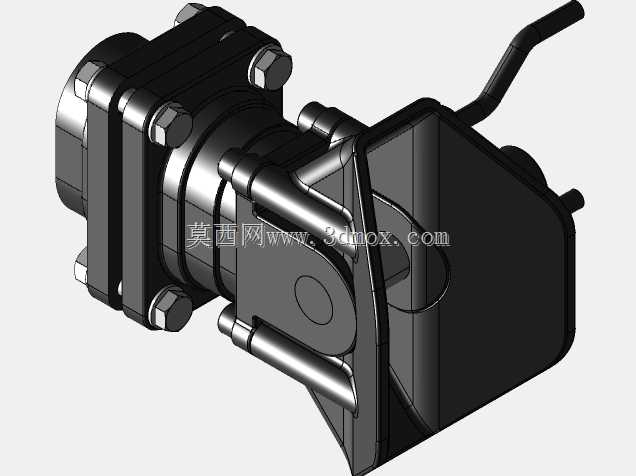

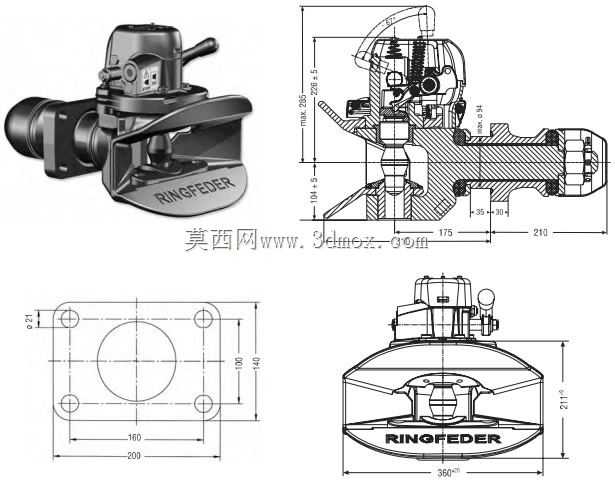

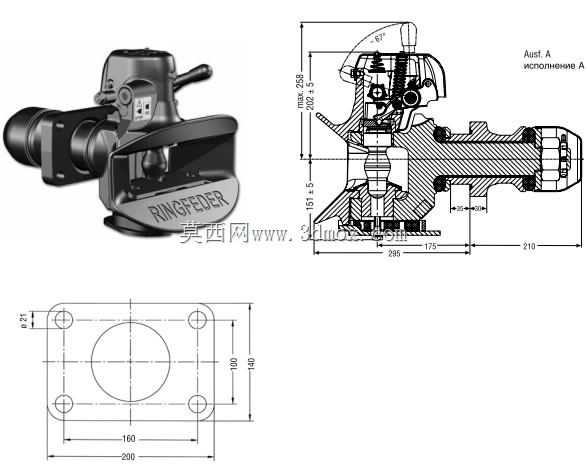

这款自动拖车联轴节主要应用于重型货运卡车与后挂拖车的动力及动作衔接场景，同时也可适配环式给料机的传动端连接需求，是重载运输与散料输送设备中保障动力传递、动作同步的核心连接部件。在实际作业场景中，重型卡车拖挂运输需要频繁完成挂车对接、脱卸操作，传统联轴节需要人工对位、手动锁止，不仅操作效率低，在重载工况下还容易出现对位偏差导致的连接磨损，甚至行驶中脱开的安全隐患；而环式给料机的传动端需要稳定传递大扭矩，同时要适配给料过程中产生的小幅振动与轴向窜动，普通刚性联轴节很难同时满足快速对接与缓冲吸振的需求。这款自动联轴节在功能设计上做了针对性优化，自带的操作手柄可实现一键式锁止与释放，对接时只要牵引端与挂接端进入对位范围，内部的锁止机构就会自动卡合到位，无需人工反复调整对位，手柄处的警示标识可直观提示锁止状态，避免未锁止就启动作业的风险。整体结构采用一体化铸钢基座搭配高强度合金锁销，基座的喇叭口导向结构可以在对接时自动修正±15mm范围内的对位偏差，降低驾驶员的对位操作难度，锁销表面做了渗碳淬火处理，表面硬度达到HRC58-62，可承受最大12吨的垂直载荷与8000N·m的牵引扭矩，完全满足重型货运与工业给料设备的重载需求。在设计思路上，这款联轴节摒弃了传统分体式多零件拼接的结构，将导向座、锁止腔体、安装法兰整合为单一铸件主体，减少了连接缝隙带来的应力集中点，外部的防尘挡罩可以阻挡道路扬尘、给料作业中的散料粉尘进入锁止机构内部，避免粉尘卡滞导致的操作失灵，侧面的安装法兰采用标准8孔布局，孔位间距符合重载车辆挂接装置的通用安装规范，不需要额外改装就可以直接替换同规格的传统联轴节。从安装边界来看，这款联轴节主体安装面到锁止中心的距离为120mm，垂直方向总高度为185mm，安装法兰的孔距为100mm×100mm，适配直径20mm的安装螺栓，挂接端的对接销直径适配行业通用的50mm标准拖车销，安装时只需要保证安装面的平面度公差不超过0.2mm，就可以保障锁止机构的动作顺畅，锁合后轴向窜动间隙控制在0.5mm以内，既可以缓冲行驶与给料过程中的振动冲击，也不会因为间隙过大导致传动过程中产生撞击异响。在日常使用中，只需要定期在锁销与手柄转轴处加注润滑脂，就可以保障机构长期稳定动作，整体结构没有易损的小尺寸弹性零件，维护成本远低于传统的手动挂接联轴节。
