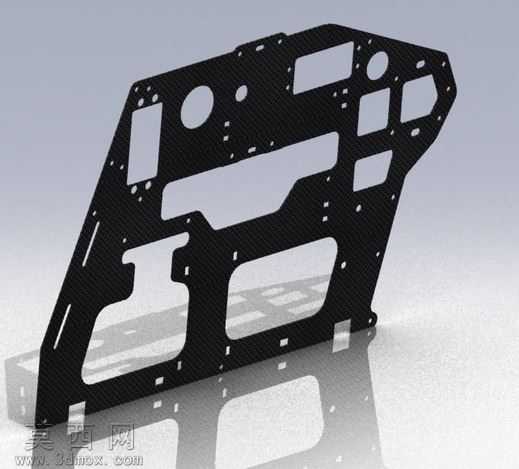

亚拓600esp直升机碳纤维主框架结构设计

本作品为亚拓600esp级遥控直升机的主承载框架三维建模成果，建模过程围绕航模直升机的实际装配需求与受力特性展开，首先依据该级别直升机的整机尺寸规划、动力系统布局、飞控设备安装位要求，绘制框架的整体外轮廓基准草图，精准还原实机框架的异形切角、侧边倾斜角度与整体长宽比例，确保框架能够适配600级直升机的旋翼系统、尾传动机构、电池仓与舵机安装位的空间需求。建模过程中采用多基准面协同建模方式，分别对框架两侧的安装点位进行定位，逐一绘制各类安装孔位：包括舵机固定的螺纹孔位、机身侧板连接的定位孔、设备安装的走线孔、减重镂空槽的轮廓，所有孔位的孔径、孔距均严格参照实机装配公差进行参数化设置，保证后续装配时各部件能够精准对位，无需二次修整。材质渲染阶段选用碳纤维编织纹理材质，还原该款航模主框架采用碳纤维板材加工的真实质感，调整材质的反光度与纹理方向，模拟碳纤维板材斜纹编织的视觉效果，同时添加轻微的磨砂质感与边缘高光，还原碳纤维板材切割后的边缘光泽特性，渲染时采用柔光环境打光，搭配地面反射效果，清晰呈现框架的镂空结构层次与板材厚度特征。结构设计上充分考虑航模飞行时的受力需求，在框架的受力集中区域，比如主轴安装位、舵机固定位、起落架连接位保留足够的板材宽度，避免应力集中导致的框架断裂，同时在非受力区域设计大面积的异形镂空槽，在保证框架整体结构刚性的前提下最大限度降低框架自重，提升直升机的飞行机动性与续航表现。框架上的各类异形开槽不仅承担减重作用，同时兼顾电调、接收机等电子设备的走线需求，预留的走线空间能够避免飞行过程中线路与运动部件发生干涉，圆形开孔对应主轴、尾传动杆等传动部件的穿过位置，方形开槽对应舵机、飞控等设备的嵌入式安装位，整体结构完全复刻实机框架的装配逻辑，可用于航模配件的改装参考、3D打印定制加工以及虚拟装配调试使用。
