遥控直升机碳纤维防滑起落滑轨结构

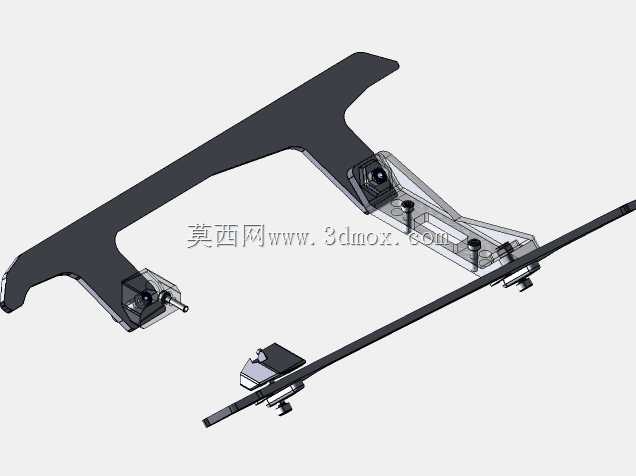

　　这套三维结构针对小型遥控直升机的地面支撑与着陆缓冲需求展开，主体为左右延伸的滑橇式着陆轨，配合机身下部的两组立式支撑臂形成稳定承托框架。航模直升机在草地、铺装路面、沙地等不平整场地起降时，细长滑橇能够分散接地压强，避免单点触地引发侧翻，支撑臂将机身抬离地面，为旋翼下洗气流留出流通空间，同时防止尾桨、机身腹侧舵机与地面剐蹭。

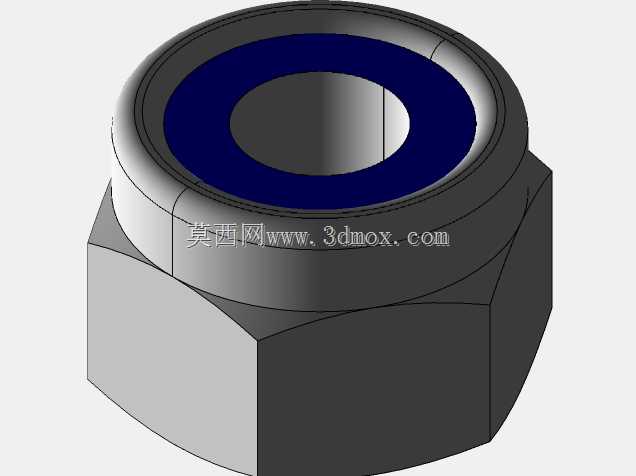

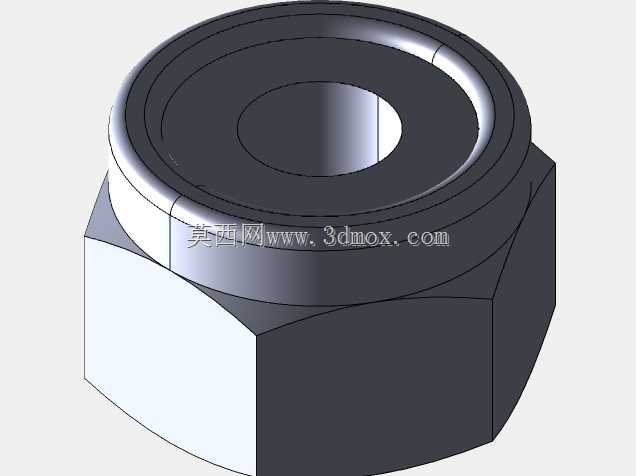

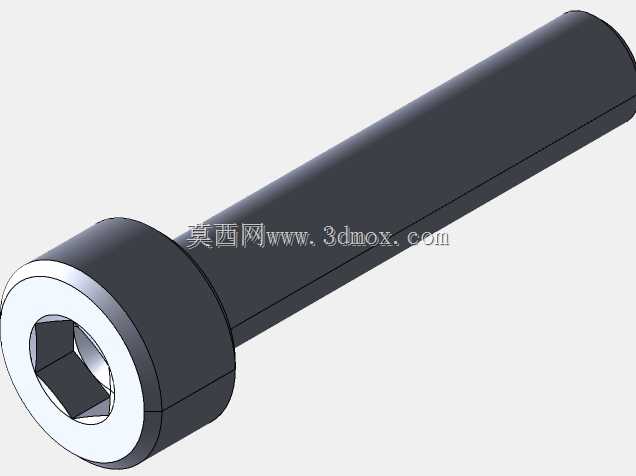

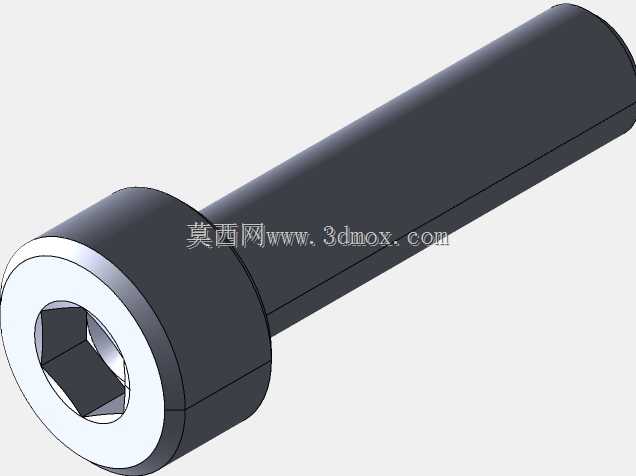

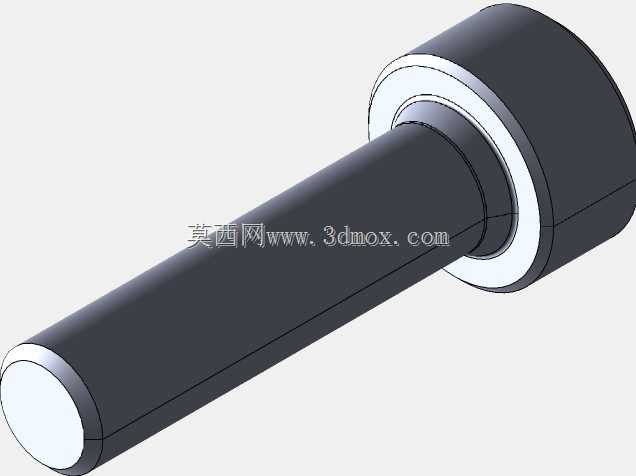

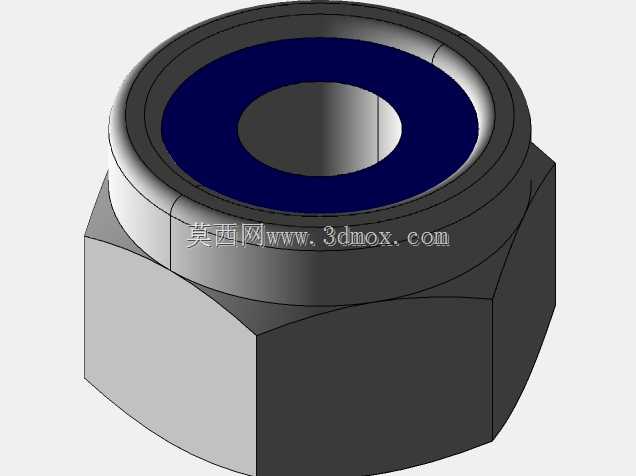

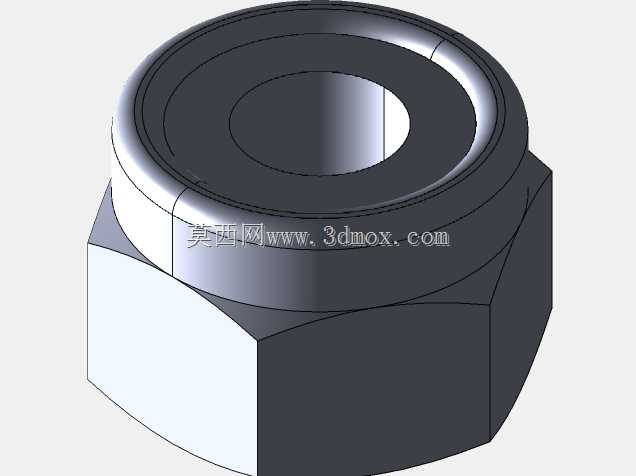

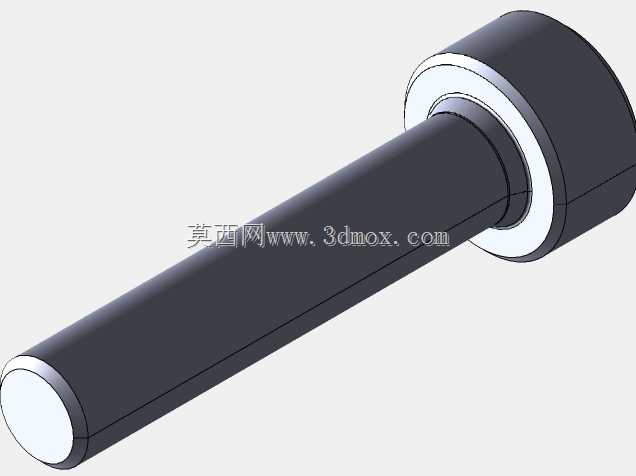

　　从实际使用工况看，RC直升机降落瞬间存在垂直冲击与横向滑移，滑橇端部做了上翘过渡，接地后可顺着前进方向小幅滑动卸除惯性，不会因端部戳地造成骤停倾覆。两支承臂与滑轨的连接点位经过受力校核，臂体上预留的装配孔位对应M3规格紧固件，实际装机采用四颗长度15mm的螺钉配合四颗螺母锁附，螺纹连接位置建议使用防松螺钉或追加螺纹锁固处理，抵消旋翼高频振动带来的松动风险。

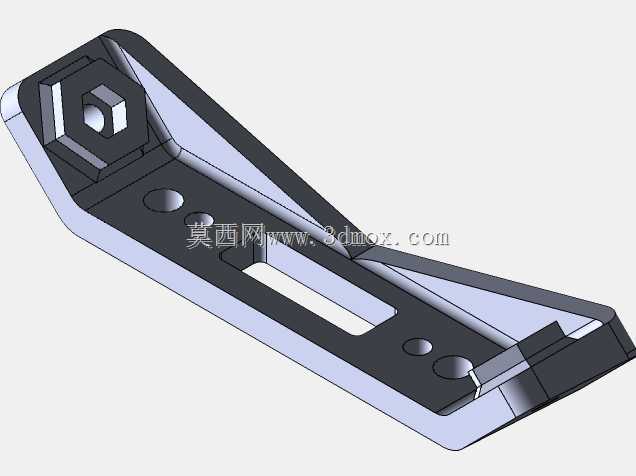

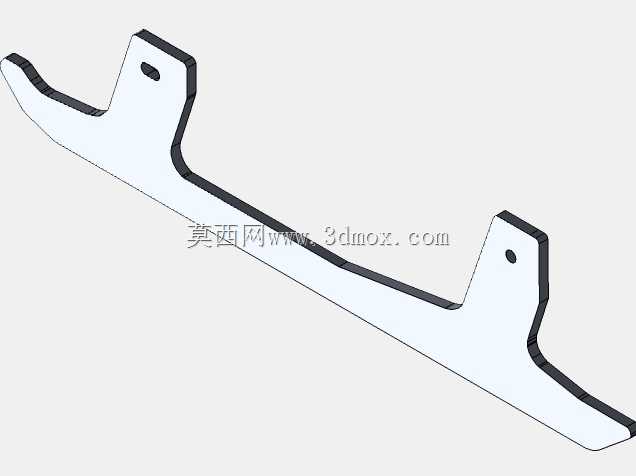

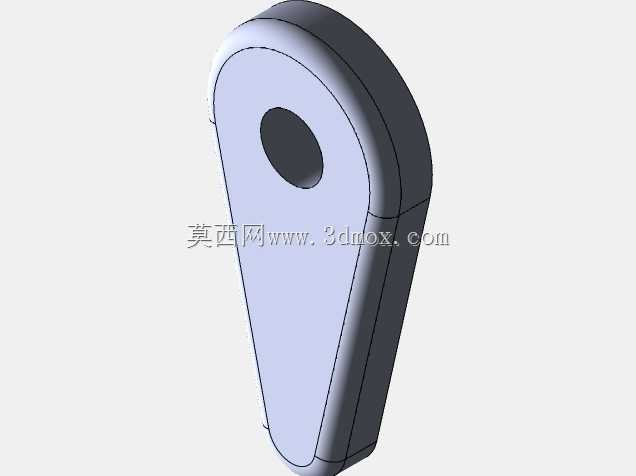

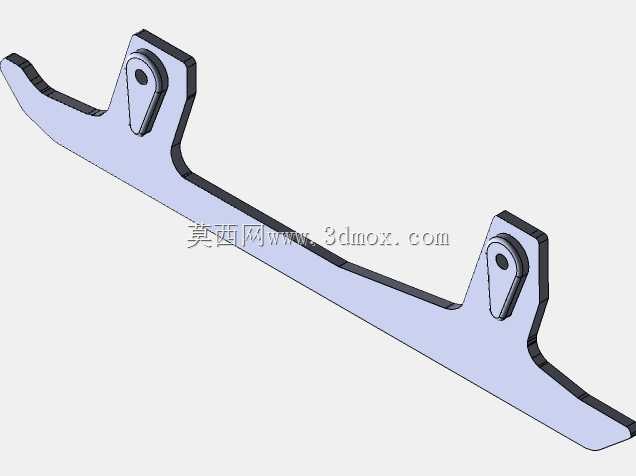

　　建模过程中完整还原了碳纤维成品件的薄壁截面特征，支撑臂并非等厚直板，而是沿受力走向做了变宽度轮廓：靠近机身连接座的区域宽度加大，用于传递着陆冲击载荷，向滑轨过渡段逐步收窄，在保证抗弯刚度的前提下控制整机增重。滑橇主体为长条形扁平截面，沿长度方向带有轻微弧度，既维持接地时的直线接触长度，又能在硬着陆时产生微量弹性形变吸收冲击。

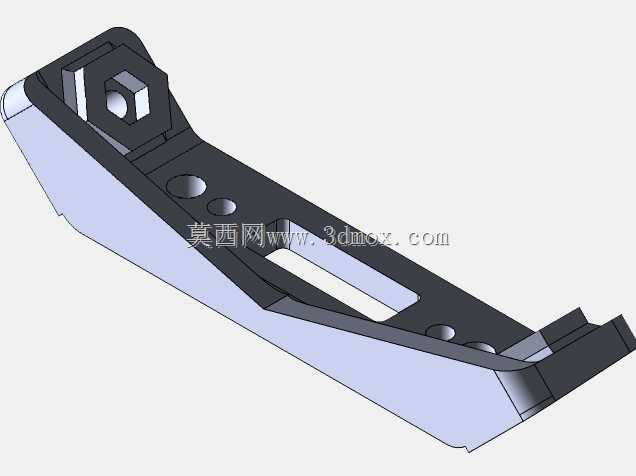

　　安装边界方面，支撑臂顶端的连接座对应直升机机身底板的标准安装孔距，装配后整机重心落在两支滑橇围成的支撑区域中心，横向轮距（滑橇间距）大于机身腹侧宽度，侧向倾斜30度以内仍可保持静态稳定。滑轨前后伸出长度超出机身前后端点，俯冲式降落时即使姿态带倾角，也会先由滑橇端部触地修正姿态。结构上所有转角位置均做了圆角过渡，避免碳纤维铺层件在尖角处产生应力集中，连接孔周边局部加厚，弥补钻孔对纤维连续性的削弱。

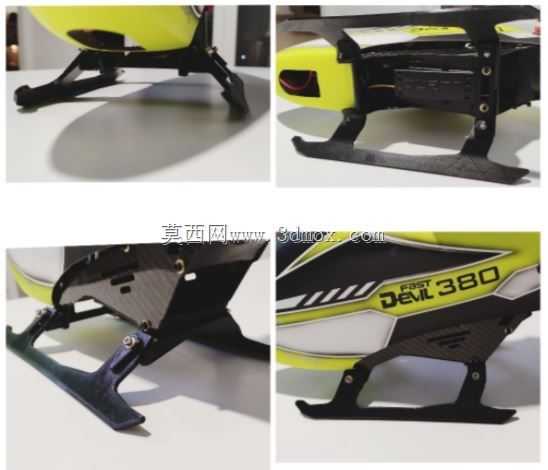

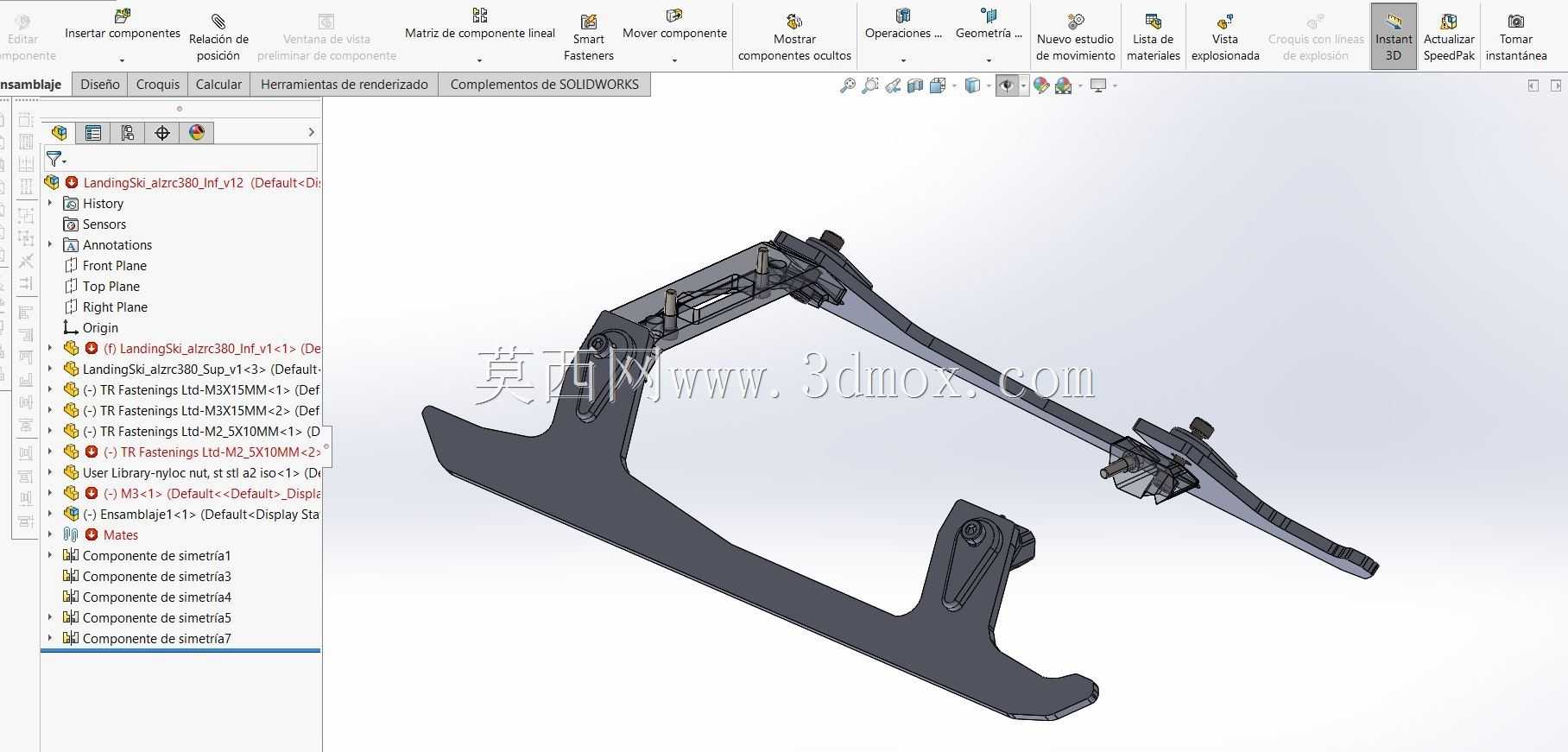

　　该结构直接适配 Devil 380 级别的遥控直升机平台，也可作为同级别航模起落架改装的参考：设计时优先保证着陆稳定性与抗冲击能力，其次控制空气阻力与自重，滑橇低矮的迎风轮廓在飞行中不会产生多余扰流，外露的支撑臂线条简洁，日常外场降落、粗暴着陆训练、航模航拍作业等场景下都能可靠保护机身核心部件。三维模型中装配关系完整，紧固件孔位、支撑臂折弯角度、滑橇曲率均按实物1:1还原，结构工程师可直接在此基础上校核载荷、修改孔位以适配不同机身底板，或改用3D打印耗材、玻纤板材替代碳纤维件完成低成本验证。
