Trex500直升机主传动大齿轮结构

　　这款主传动齿轮是针对500级遥控直升机主旋翼传动链路设计的核心动力传递零件，在航模直升机的动力传输体系中，主传动齿轮承担着将电机输出的高转速低扭矩动力，通过与电机齿的啮合转换为低转速大扭矩动力，直接驱动主旋翼总成完成升力输出的核心作用，是航模传动系统中负载最高、精度要求最严苛的零件之一。

　　从实际应用场景来看，500级遥控直升机多用于航模竞技飞行、航拍作业平台以及航模教学实训场景，这类场景下主传动齿轮需要承受频繁的急加速、急减速、变距带来的瞬时冲击载荷，同时还要保证传动过程的平顺性，避免因齿隙过大或齿形精度不足导致的传动抖动，影响飞行姿态控制精度。在实际飞行过程中，主传动齿轮的啮合精度直接决定了动力传递效率，精度不足的齿轮不仅会造成功率损耗，还会在高转速下产生异常振动，加速轴承、主轴等关联零件的磨损，严重时甚至会出现扫齿故障导致飞行事故。

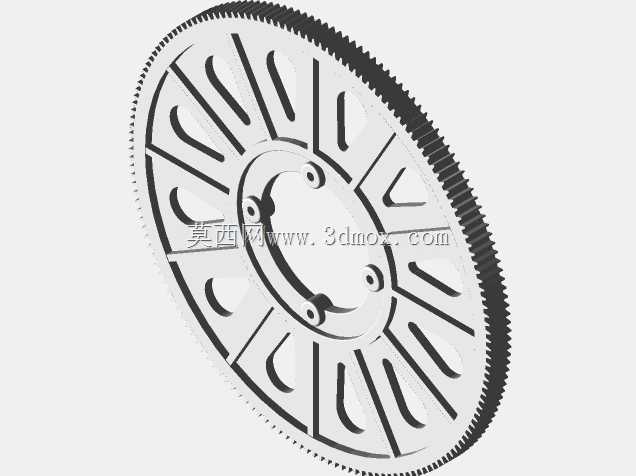

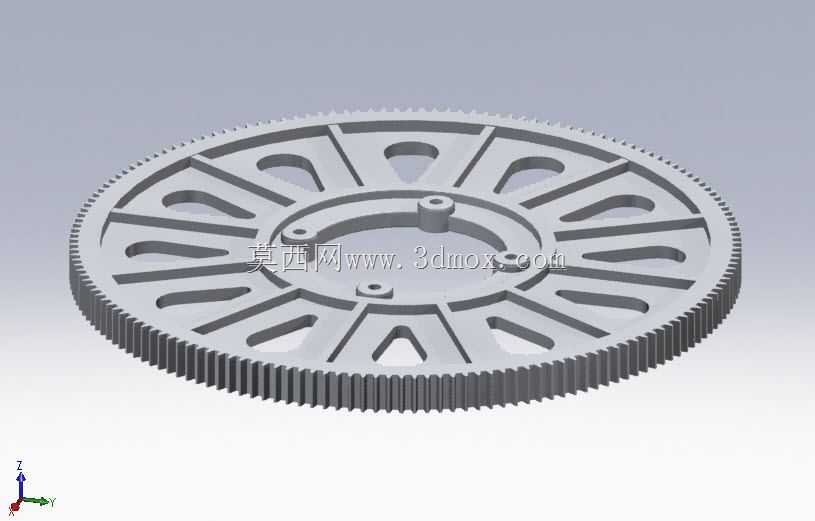

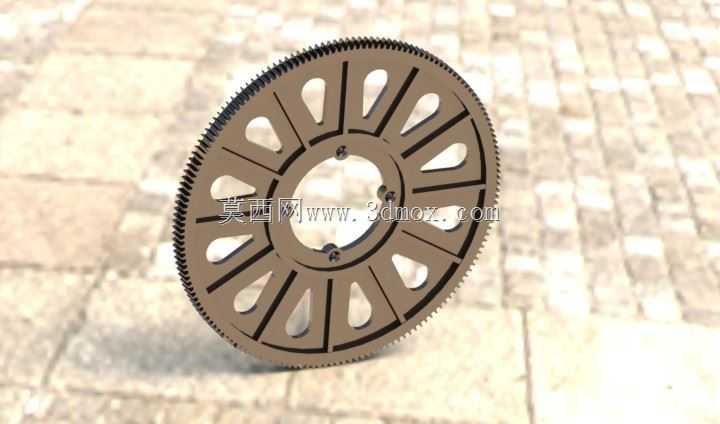

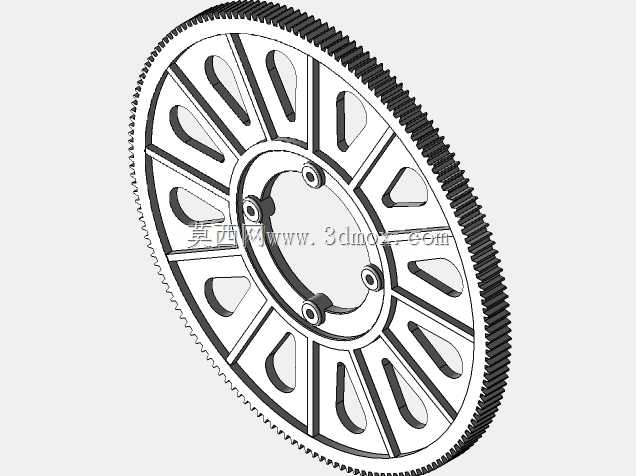

　　从结构设计思路来看，这款齿轮采用了辐条式轻量化结构设计，整体为盘式圆柱直齿结构，外圈均匀分布162个啮合轮齿，齿形参数经过匹配适配对应模数的电机驱动齿轮，保证啮合重合度处于合理区间，既可以保证多齿同时啮合分担载荷，又不会因重合度过大增加传动阻力。齿轮中部的轮毂区域设计了三个均匀分布的定位凸台，对应主旋翼桨毂座的安装定位孔，装配时可以快速完成周向定位，保证齿轮与主轴的同轴度，避免安装偏心带来的传动跳动。辐条区域采用了对称式的镂空槽设计，不同形状的镂空槽沿圆周均匀排布，在保证轮体整体结构强度、满足辐条与齿圈、轮毂连接刚度的前提下，尽可能去除了非受力区域的多余材料，有效降低了齿轮自身的转动惯量，减少动力传输过程中的惯性损耗，提升直升机的动力响应速度，这对于需要做3D特技动作的竞技级航模来说尤为重要，更低的转动惯量可以让旋翼转速随油门操作的变化更跟手，提升飞行操控的跟手性。

　　从安装边界与尺寸适配角度来说，这款齿轮的内孔直径匹配500级直升机通用的主轴直径，轮毂端面的安装孔位间距完全适配主流500级直升机主旋翼座的安装尺寸，可以直接替换同规格的原厂齿轮完成装配，不需要额外做结构修改。齿圈的外径尺寸经过严格核算，既保证与电机驱动齿轮的中心距符合机架的安装孔位要求，又能满足162齿对应的传动比设计，保证电机输出转速经过齿轮减速后，主旋翼的转速处于合理工作区间。齿轮的厚度设计兼顾了齿面接触强度与轻量化需求，齿宽参数经过载荷校核，可以承受500级直升机常用动力系统的最大输出扭矩，在正常飞行工况下不会出现齿根断裂、齿面过度磨损的问题。轮齿的加工精度满足航模高速传动的要求，齿形误差、齿向误差都控制在较小范围内，装配后齿隙处于合理区间，既不会因齿隙过小导致传动卡滞、运转阻力过大，也不会因齿隙过大出现正反转切换时的撞击异响与传动空程。

　　在实际装配调试过程中，这款齿轮需要与主轴保持严格的同轴度，安装时要保证轮毂端面与主轴轴线垂直，避免齿轮运转时出现端面跳动，导致啮合过程中齿面受力不均，出现局部磨损加剧的问题。同时要注意与驱动小齿轮的啮合间隙调整，通常以轻转齿轮无卡滞、来回转动齿轮时的空程量符合航模装配规范为准，合适的啮合间隙可以在高速运转时留存一定的热膨胀余量，避免因运转升温导致齿轮胀死，同时也能缓冲一部分传动冲击，延长齿轮的使用寿命。对于航模维护来说，这类主传动齿轮属于易损耗件，在每次飞行前都需要检查轮齿是否有断齿、过度磨损的情况，及时更换损伤零件，避免飞行过程中出现传动失效。
