五十铃轻卡二类底盘整车结构三维数模

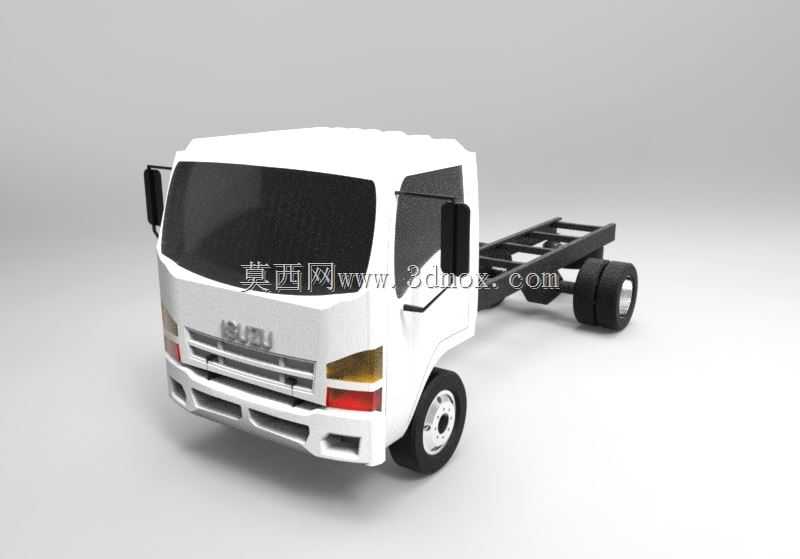

该三维数模还原了城市短途配送领域常用的轻卡二类底盘结构，这类底盘是城配物流、市政作业、专用改装领域最通用的承载基础，日常商超配送、快递干线接驳、冷藏运输、环卫作业、工程抢修等场景的作业车辆，大多基于该类底盘完成上装改装后投入使用。模型完整呈现了平头轻卡的驾驶室与底盘车架的装配关系，驾驶室采用短头平头设计，最大化压缩车头长度来拓展货厢或上装的可用安装空间，适配城市狭窄道路的转弯、停靠需求，前脸保留了真实车型的进气格栅、组合灯组、外摆后视镜与登车踏板结构，驾驶舱的轮廓边界完全还原实车的人机工程尺寸，可用于后续驾驶室内饰、仪表台、操纵机构的拓展设计。底盘部分采用轻卡经典的边梁式梯形车架结构，两根纵梁沿整车长度方向平行布置，通过多道横梁铆接形成刚性承载框架，纵梁的截面尺寸、开孔位置完全匹配实车的改装安装标准，预留了燃油箱、储气筒、电瓶舱、排气系统的安装点位，同时也为后续加装货厢、冷藏机组、高空作业斗、环卫箱体等专用上装预留了通用安装孔位，能够满足不同改装场景的安装边界要求。行走系统部分还原了前桥转向轮、后桥驱动轮的装配结构，轮胎规格、轮辋尺寸、板簧安装位置都与实车参数保持一致，转向系统的转向拉杆、转向节连接关系清晰可见，能够直观呈现前轮转向的运动轨迹与传动逻辑。在设计还原过程中，重点考量了底盘各系统的布局合理性，将发动机、变速箱的安装位置预留于驾驶室下方的车架前段，既平衡了整车前后轴荷分配，也降低了驾驶室地板高度，方便驾乘人员上下车，同时车架尾部的平直结构能够最大化利用整车长度，提升上装的装载容积。该数模可用于商用车设计教学、改装方案验证、物流装备选型参考，能够帮助设计人员快速掌握轻卡底盘的承载逻辑与安装边界，减少改装过程中的尺寸干涉问题，也可用于新入行的机械设计人员了解商用车底盘的基本构成与各部件的功能作用，理解整车布局中空间利用、载荷分配、维修便利性之间的平衡设计思路。
