五十铃ELF200底盘配套冷藏货厢结构设计

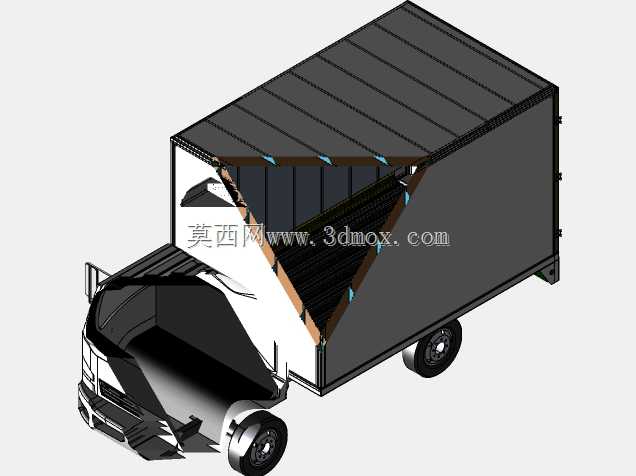

　　城配冷链运输场景中，轻卡底盘搭载的冷藏货厢是保障生鲜、医药、冻品等温控货物短途配送品质的核心载体，本次针对五十铃ELF200轻卡底盘开发的冷藏货厢结构，完全适配该款底盘的车架安装孔位、承载上限与轴距参数，无需对底盘做额外改装即可完成上装装配，适配城市末端冷链配送、商超冻品补货、医药试剂转运等多类高频城配场景。

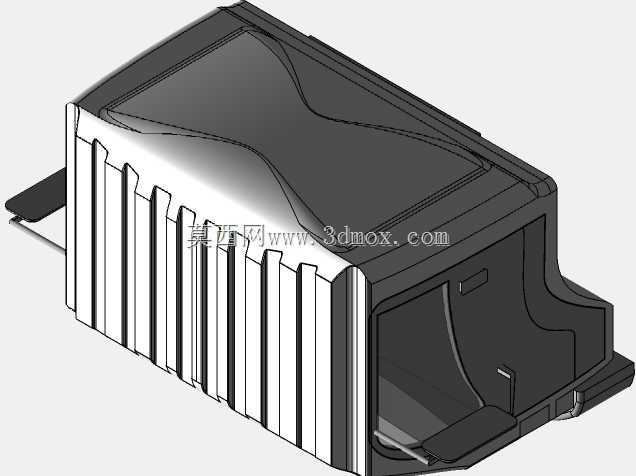

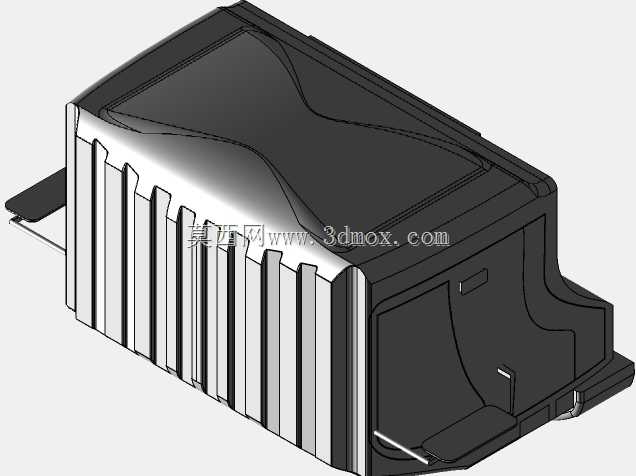

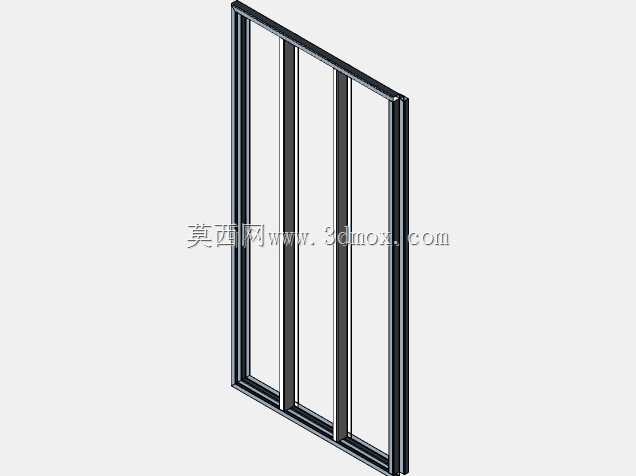

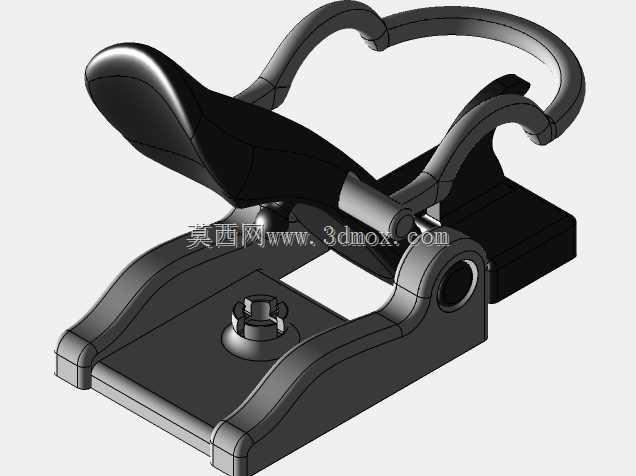

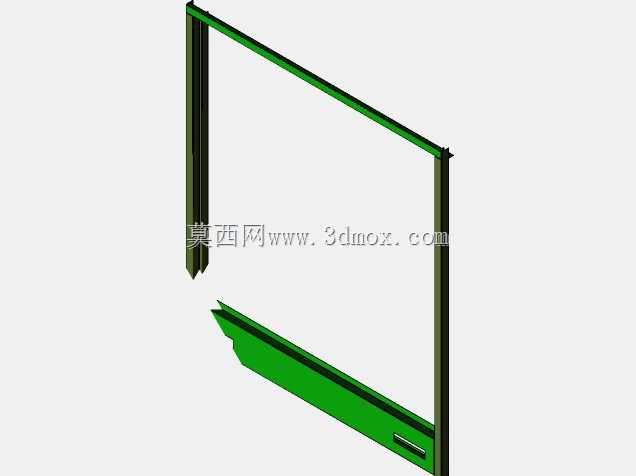

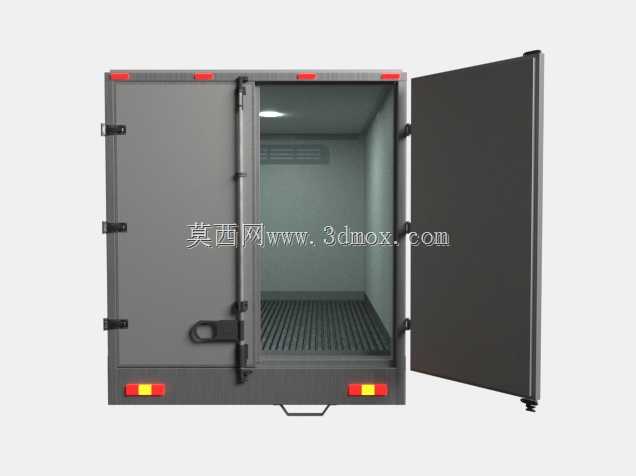

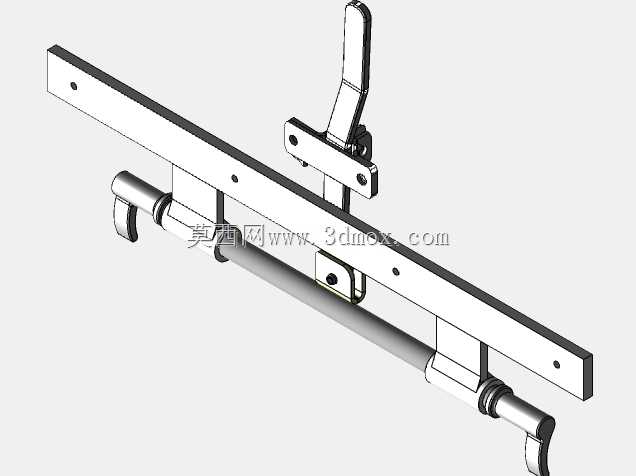

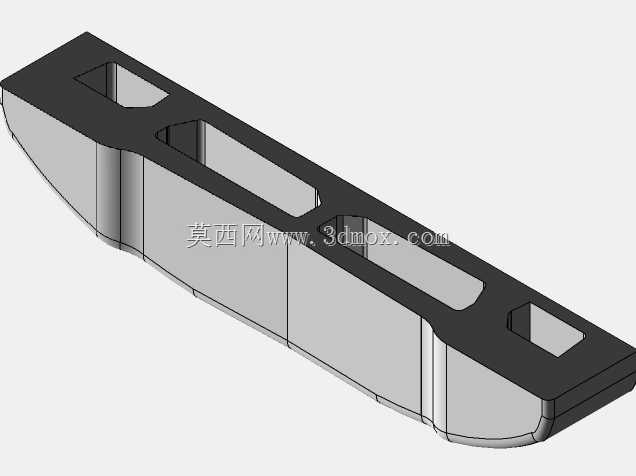

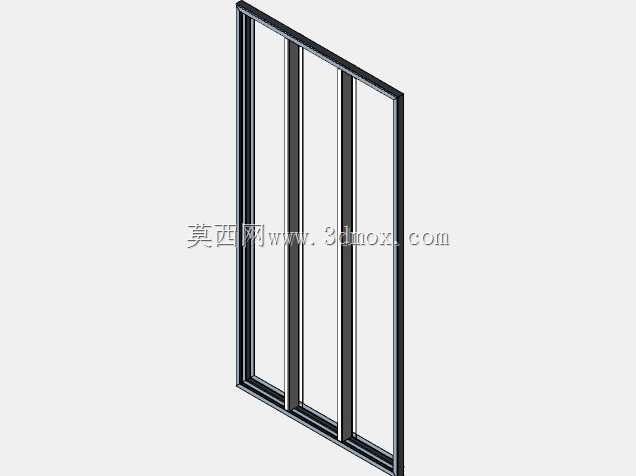

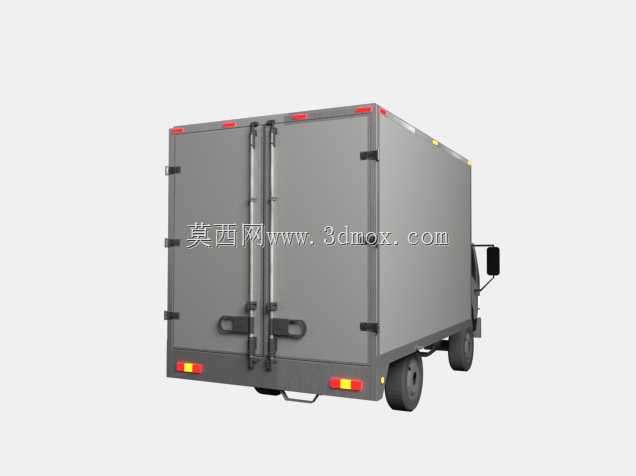

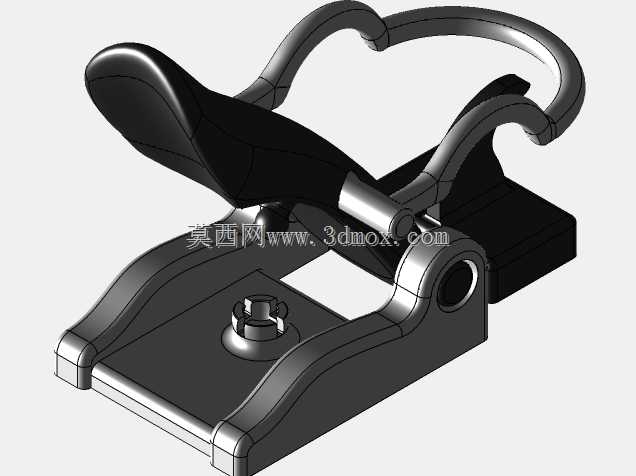

　　从实际使用需求出发，货厢整体采用封闭承载式结构设计，外侧蒙皮选用高强度玻璃钢板材，内层为食品级防滑玻璃钢面板，中间填充高密度聚氨酯发泡保温层，保温层厚度根据常规城配温控需求设定，可在外界35℃环境下维持厢内-18℃至8℃区间的稳定温控，配合后门双开密封结构，可减少装卸货过程中的冷量流失。货厢尾部设置对开式双门结构，门体铰链采用加厚不锈钢材质，配备多点式锁止机构与双层密封胶条，可在行驶过程中避免门体晃动漏冷，同时满足叉车整托装卸货的开口尺寸需求，尾部下方设置防撞缓冲块与示宽标识，可在倒车靠台时保护厢体结构不受碰撞损伤。

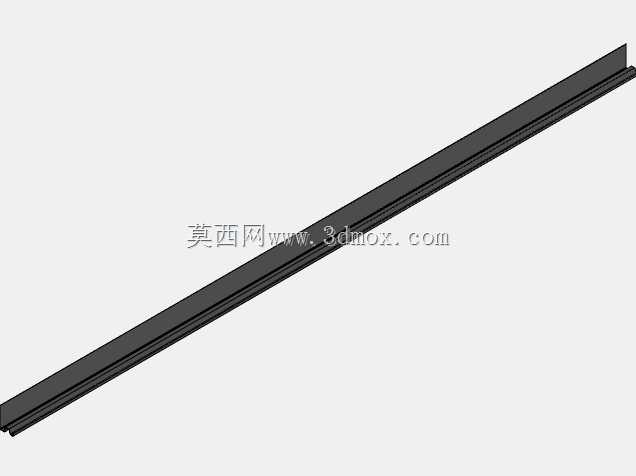

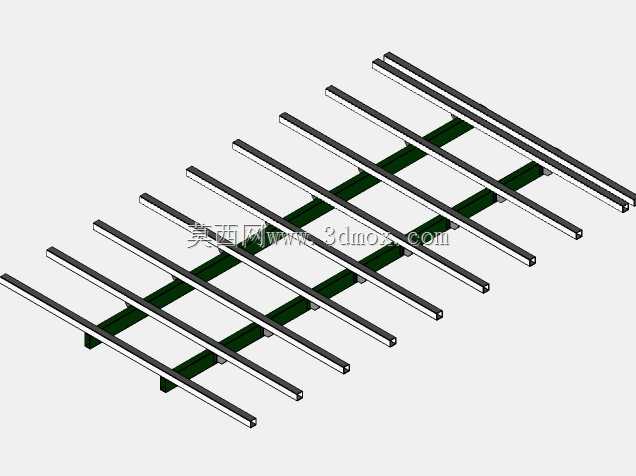

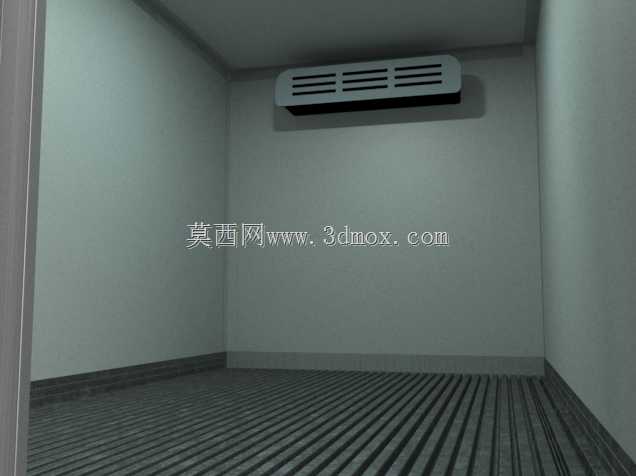

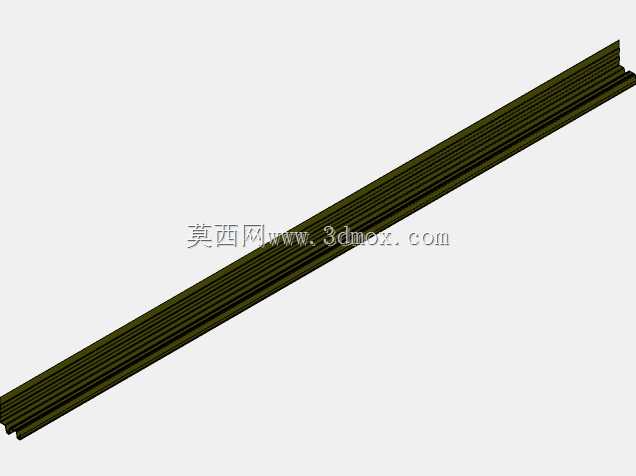

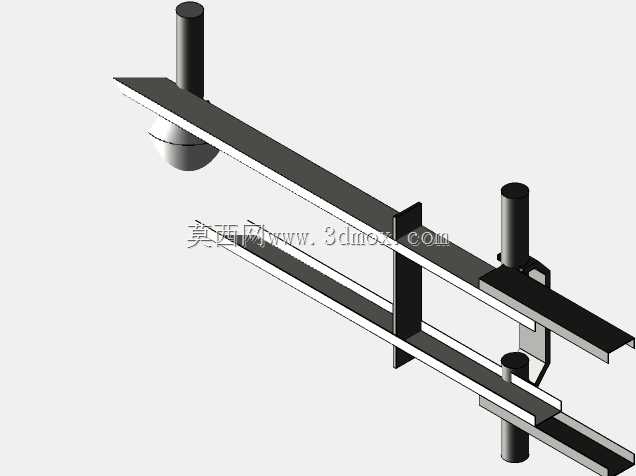

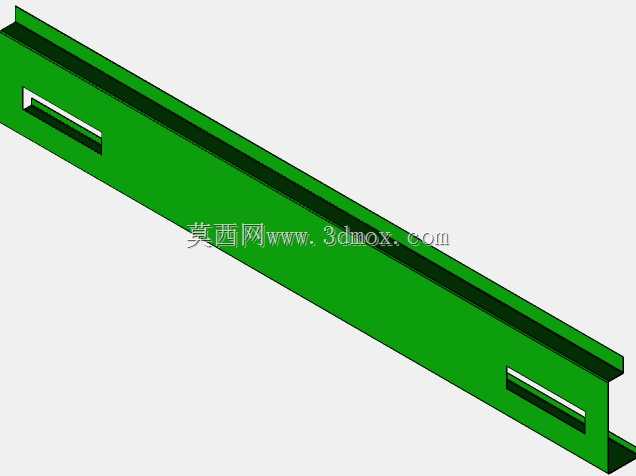

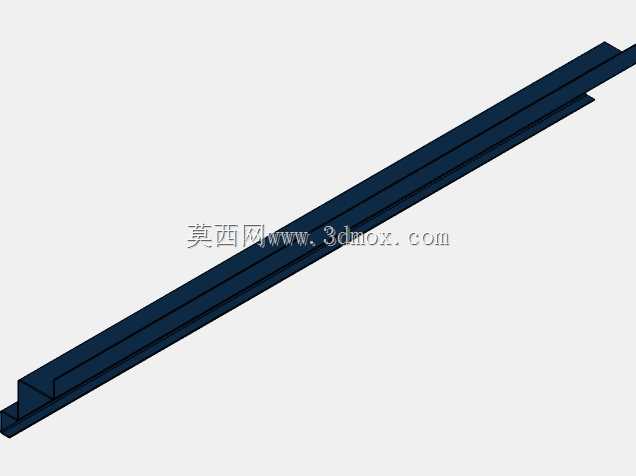

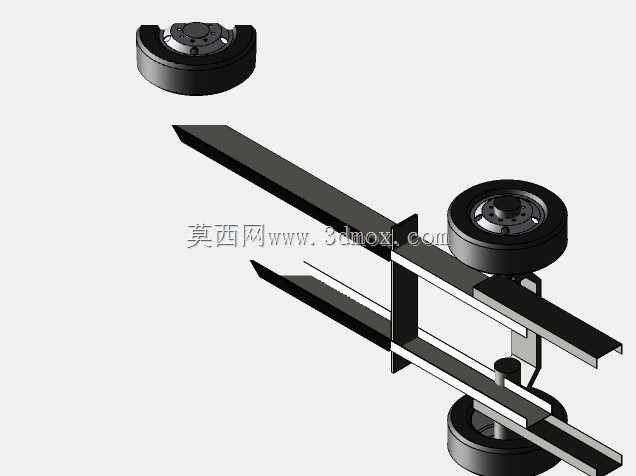

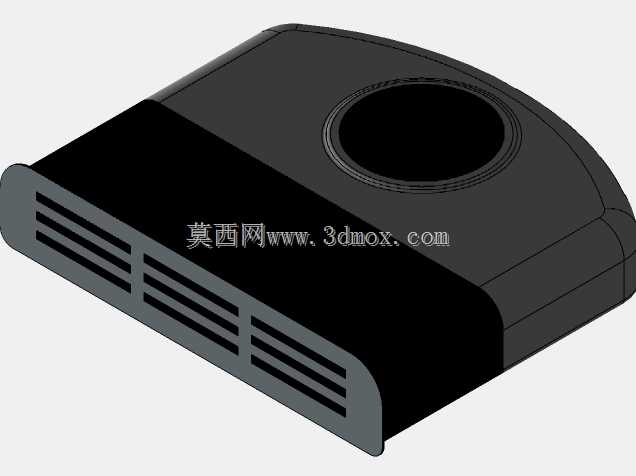

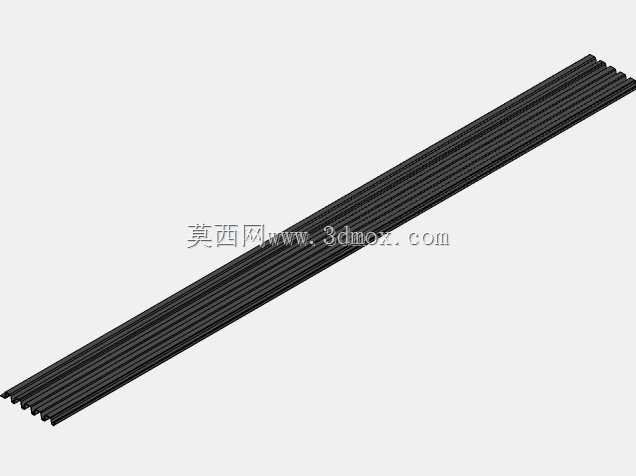

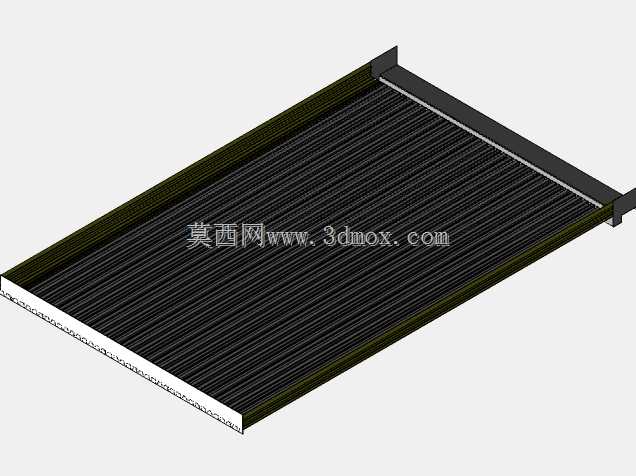

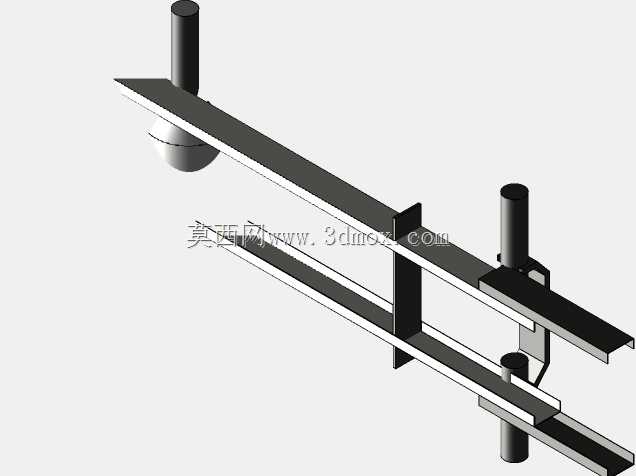

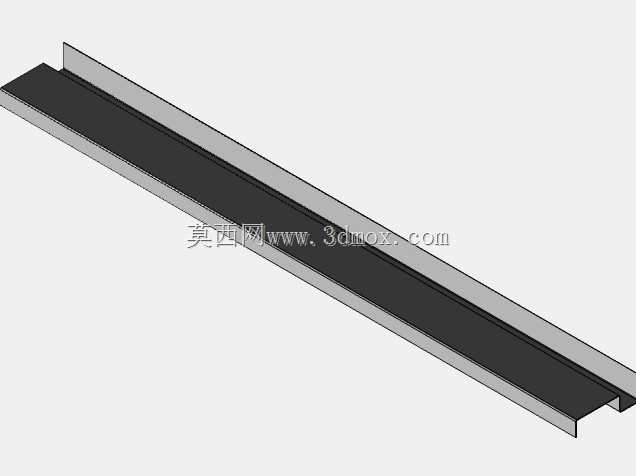

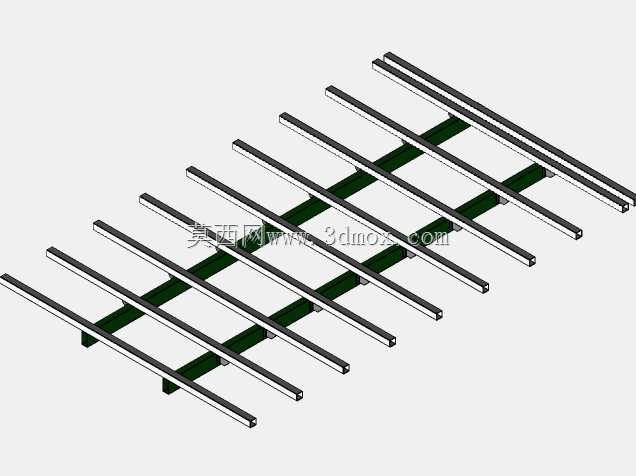

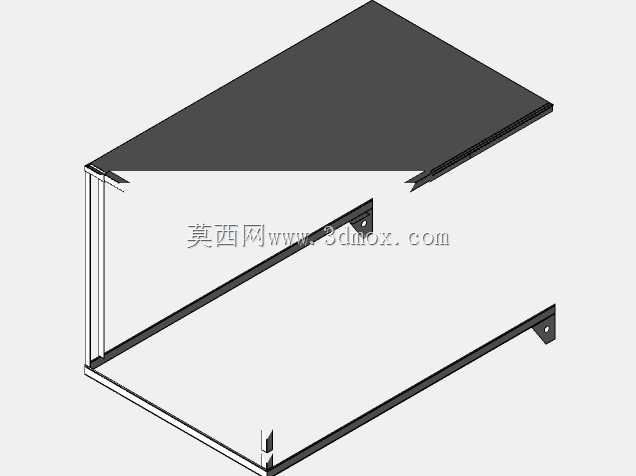

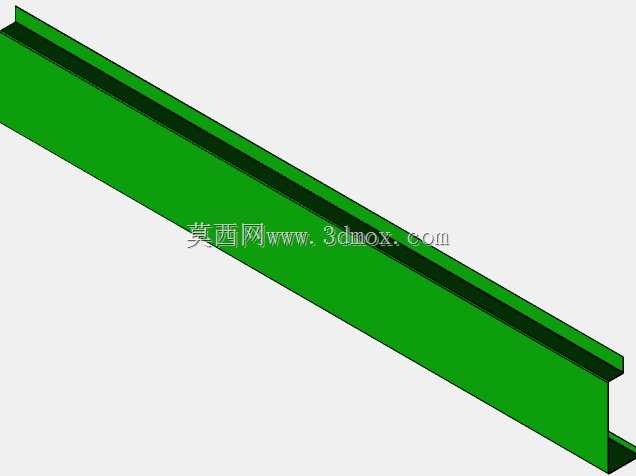

　　设计过程中优先考虑底盘安装边界的匹配性，货厢底部副梁采用与ELF200底盘纵梁完全对应的开孔设计，通过U型螺栓与底盘纵梁刚性连接，副梁与底盘纵梁之间加装橡胶缓冲垫，可过滤行驶过程中的路面颠簸振动，避免厢体与底盘硬连接产生的应力开裂问题。货厢整体外廓尺寸严格符合蓝牌轻卡上装的法规要求，长度、宽度、高度均控制在合规范围内，不会出现超宽超高影响通行的问题，厢内净尺寸经过优化，可最大化装载容积，同时预留了制冷机组安装位、通风槽铺设空间与温度传感器走线孔位，用户可根据自身温控需求选装不同制冷量的机组，无需额外对厢体做开孔改造。

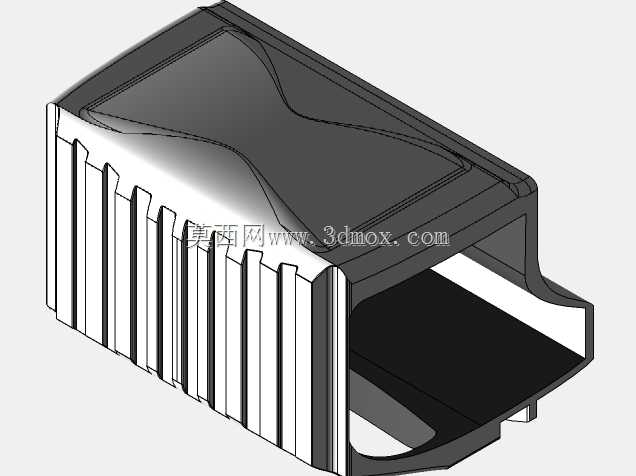

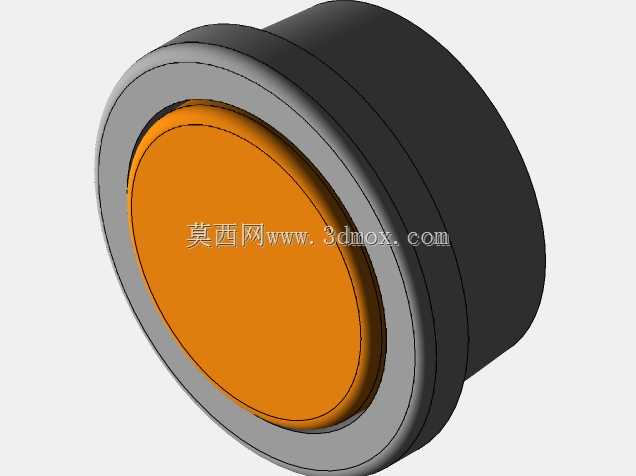

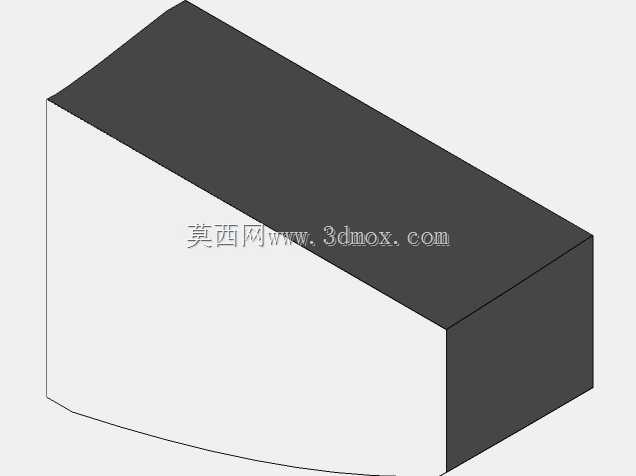

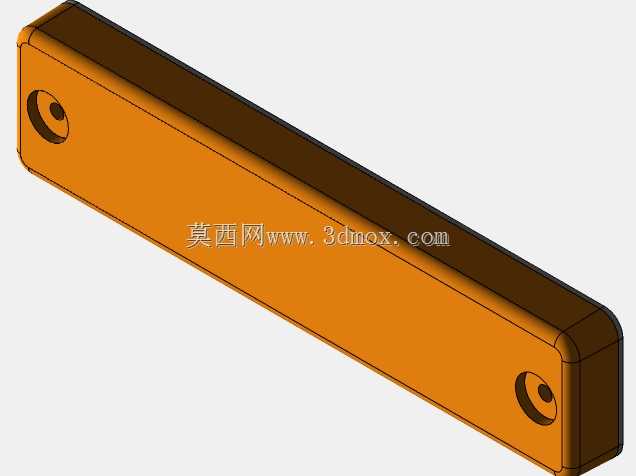

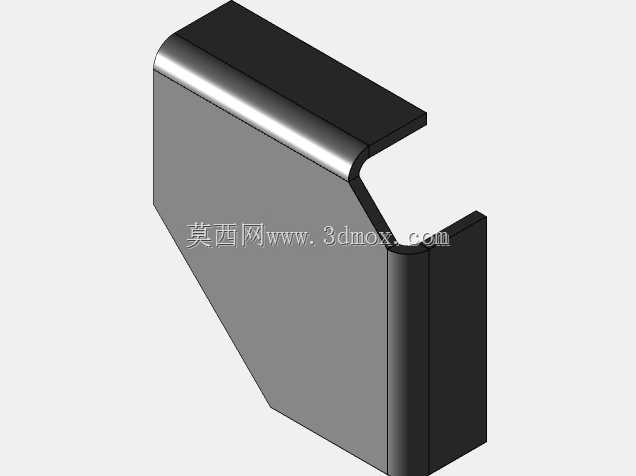

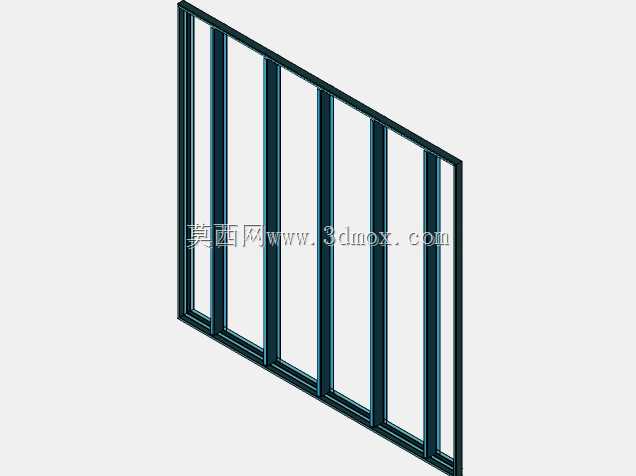

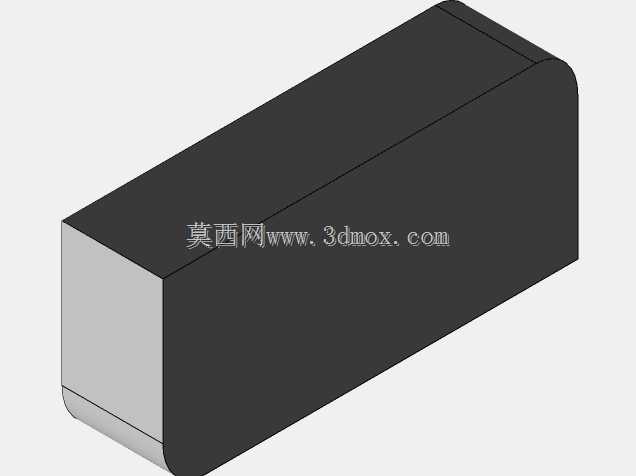

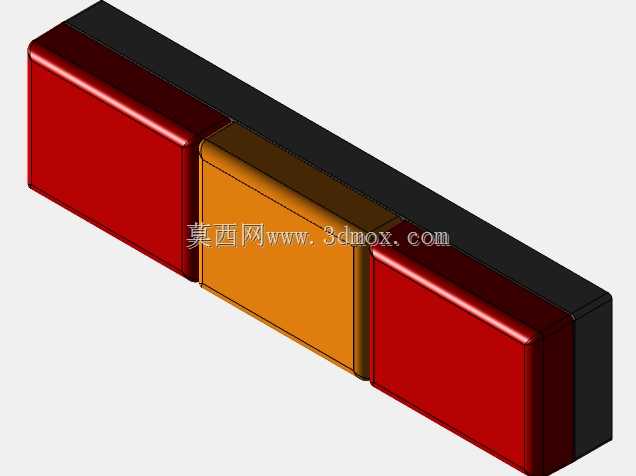

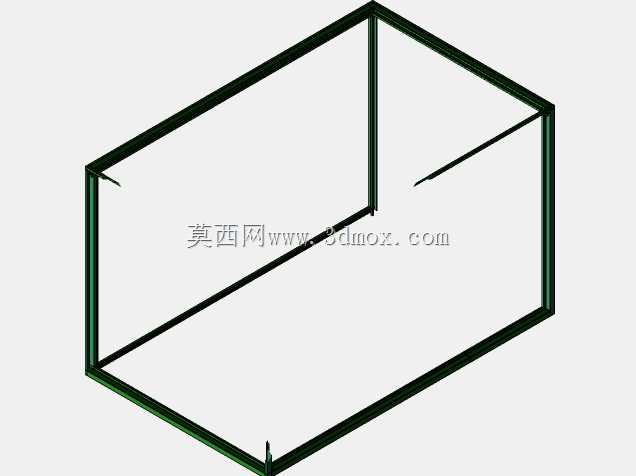

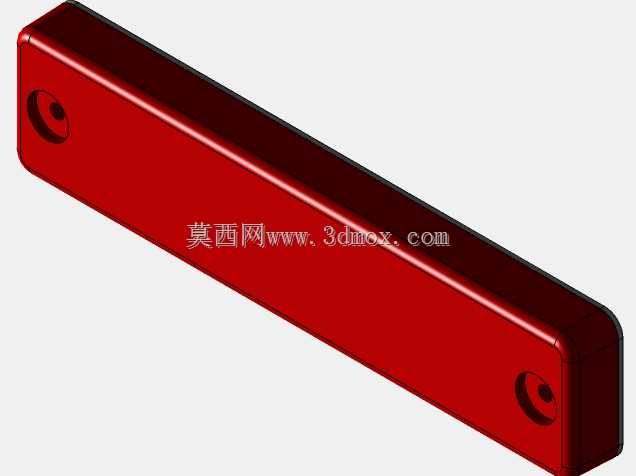

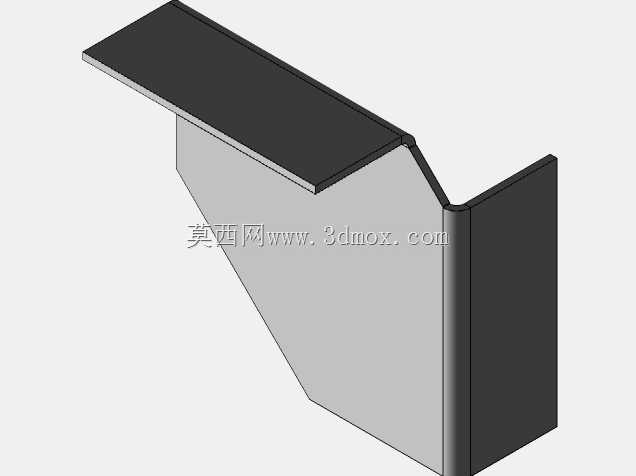

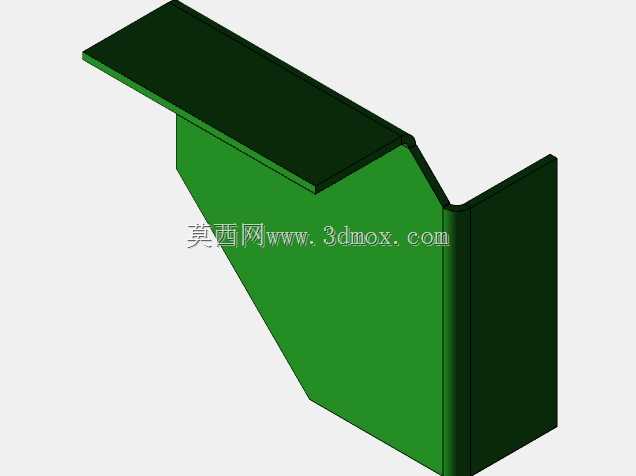

　　结构细节上，货厢顶部做圆弧过渡处理，可减少行驶过程中的风阻，同时避免顶部积水积尘；厢体边角全部采用铝合金包边加固，既提升了结构强度，也可减少边角磕碰造成的保温层破损；厢内顶部预留照明灯具安装位，侧面可根据需求加装侧门或者挂肉导轨，适配不同品类货物的运输需求。货厢外部的示廓灯、反光标识全部按照商用车安全规范布置，在夜间行驶时可清晰标识货厢轮廓，提升行车安全性。

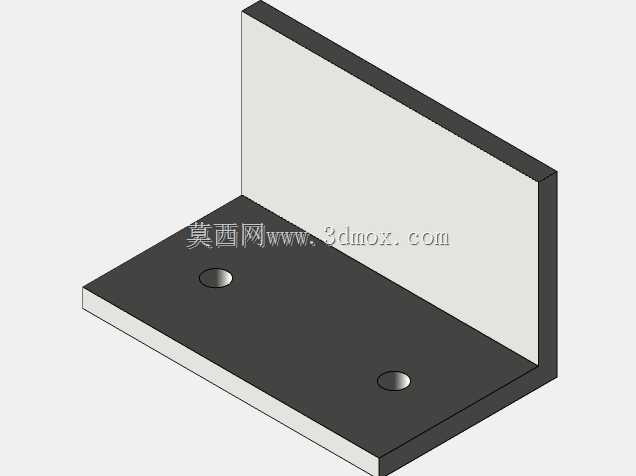

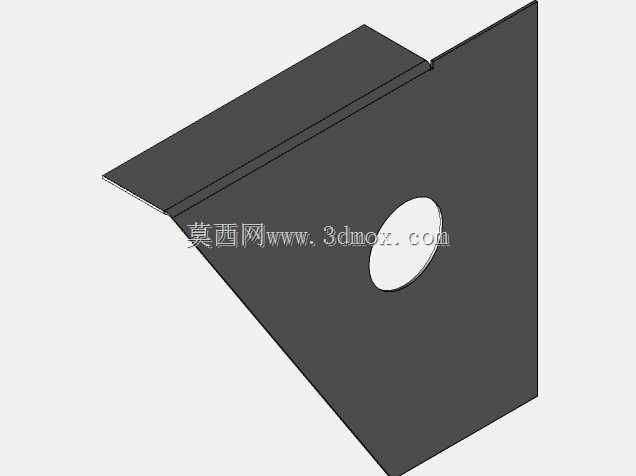

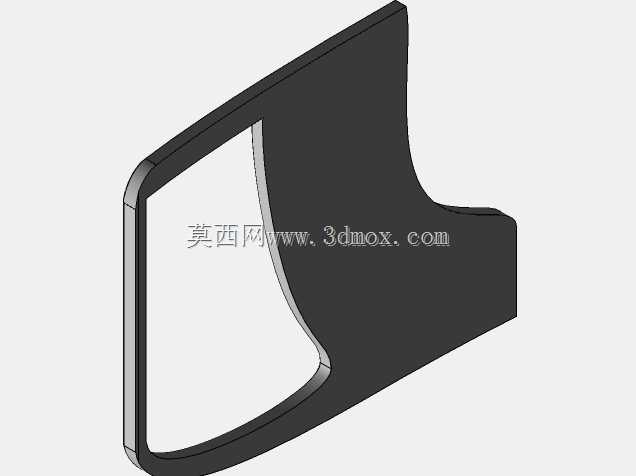

　　从结构建模的角度来看，该模型完整还原了货厢的所有装配细节，包括蒙皮拼接位置、铰链安装点位、锁止机构结构、副梁连接孔位等，可直接用于上装生产的结构参考，也可用于冷链运输场景的装配仿真、载荷校核工作，建模过程中对所有钣金件的折弯半径、板材厚度都做了1:1还原，没有做简化处理，可直接导出工程图用于生产下料。针对城配场景中常见的频繁启停、颠簸路面行驶等工况，模型中对厢体与副梁的连接位置做了加强筋设计，可避免长期使用后出现厢体移位、焊缝开裂等问题，保温层的填充范围完全覆盖厢体六面，不存在冷桥结构，可有效降低冷量损耗，提升制冷效率，减少运输过程中的能耗成本。
